7
Die elektrischen Geräteanschlüs-
se dürfen nur durch autorisiertes
Fachpersonal nach den geltenden
Bestimmungen unter Beachtung
der Vorschriften des örtlichen Ener-
gieversorgungsunternehmen (EVU)
sowie den gerätespezifischen VDE-
Installationsvorschriften ausgeführt
werden.
Anschluss der Geräte
Die Geräte sind standardmäßig mit
2-stufigen 400 V Drehstrom-Axial-
ventilatoren ausgerüstet.
Mit den entsprechenden Schaltge-
räten (Zubehör) erfolgt die Um-
schaltung der Drehzahlen durch
Y /
∆ Umschaltung.
Der Motorschutz wird über ein-
gebaute Thermokontakte, die bei
130 °C Wicklungstemperatur den
Ventilatormotor in Verbindung mit
einem geeigneten Schaltgerät (Zu-
behör) abschalten, sichergestellt.
Der Anschluss der Drehstrom-
motoren an die entsprechenden
Schaltgeräte erfolgt gemäß den
jeweiligen elektrischen Schaltsche-
men.

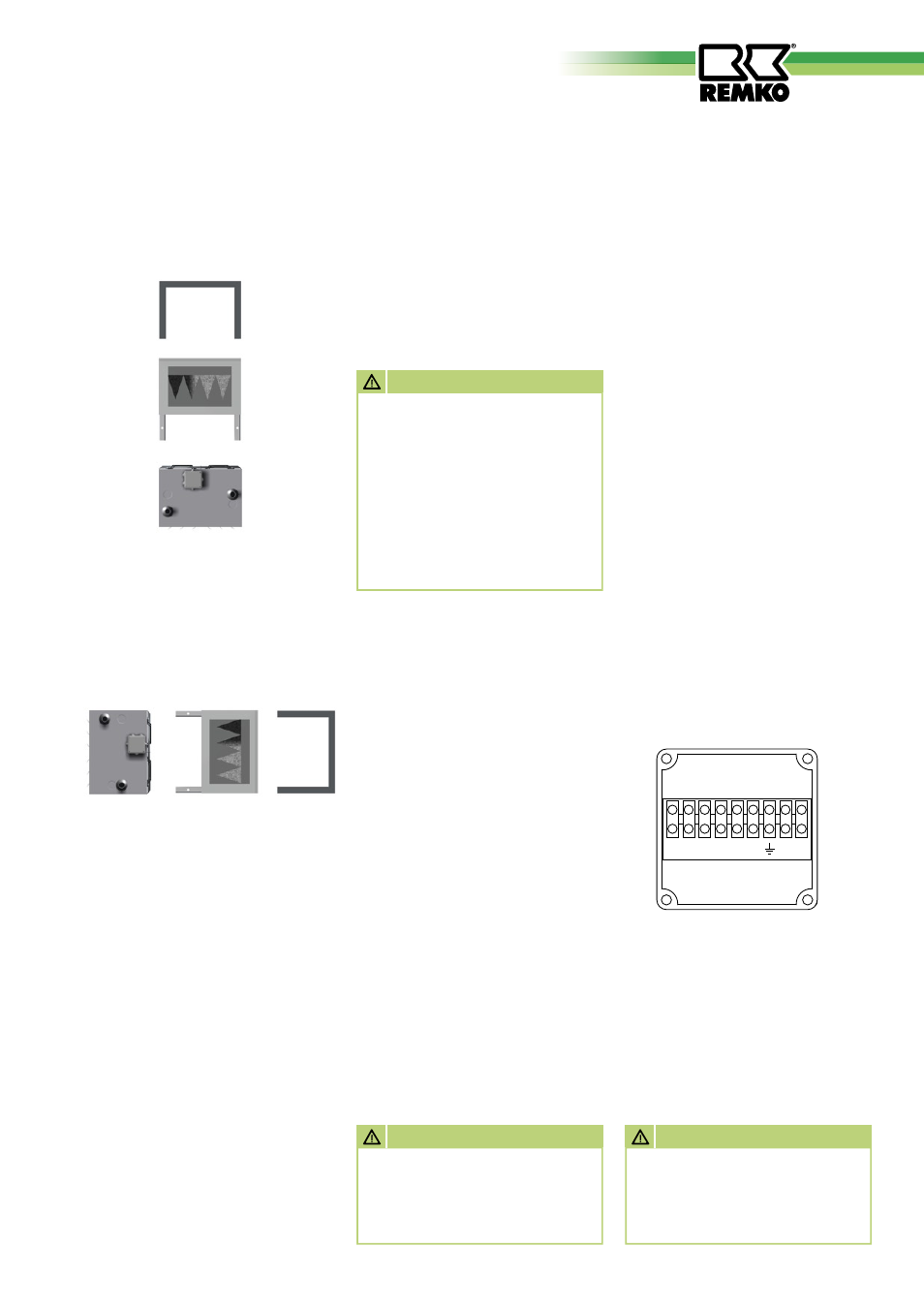

Deckenmontage
Im Umluftbetrieb mit
Filter FK und Konsole KO
PWW
FK
KO
PWW FK KO
Wandmontage
Im Umluftbetrieb mit
Filter FK und Konsole KO
�� �� ���� �� �� �� ��
�� ��
Legende:
AG = Außenluft-Ansaugitter
ALH = Außenluft-Ansaughaube
FK = Filterkasten
KA = Kanalzwischenstück
KO = Konsolen
MLK = Mischluftkasten
RK = Regenkragen
SG = Elastischer Stutzen
WM = Wandbefestigungskonsole
Anschluss mehrerer Geräte
Falls erforderlich, können meh-
rere Geräte (auch unterschiedli-
cher Baugrößen) parallel über ein
Schaltgerät (Zubehör) betrieben
werden.
Die Gesamtleistung der ange-
schlossenen Geräte darf die maxi-
male Schaltleistung des jeweiligen
Schaltgerätes jedoch nicht über-
steigen.
Für den thermischen Motorschutz
sind die Thermokontakte aller
Motoren in Reihe zu schalten.
Beachten Sie dazu die gesonderten
Schaltschemen.
Pro Schaltgerät kann immer nur
eine externe Regeleinrichtung
(Thermostat, Tag-/Nacht-Regelung
etc.) angeschlossen werden!
Klemmenkasten am Gerät
Die entsprechende Netzabsiche-
rung in der Zuleitung zum Schalt-
gerät hat bauseits, gemäß den
gültigen Vorschriften zu erfolgen.
Die Anschlüsse im Klemmkasten
sind mit dem entsprechenden
Schaltgerät (Zubehör) zu verbin-
den.
Elektrischer Anschluss
ACHTUNG
Bei Nichtbeachtung der ein-
schlägigen Vorschriften, der
Betriebsanleitung und den
gerätespezifischen Elektro-
schaltplänen können Funkti-
onsstörungen mit Folgeschäden
entstehen.
Hierdurch erlischt jeglicher
Anspruch auf Gewährleistung!
ACHTUNG
Bei Stillstand des Ventilators
muss auch gleichzeitig die
Heizmittelzufuhr unterbrochen
werden.
ACHTUNG
Der elektrische Geräteanschluss
darf nur von entsprechend
ausgebildetem Fachpersonal
vorgenommen werden.
