Einführung

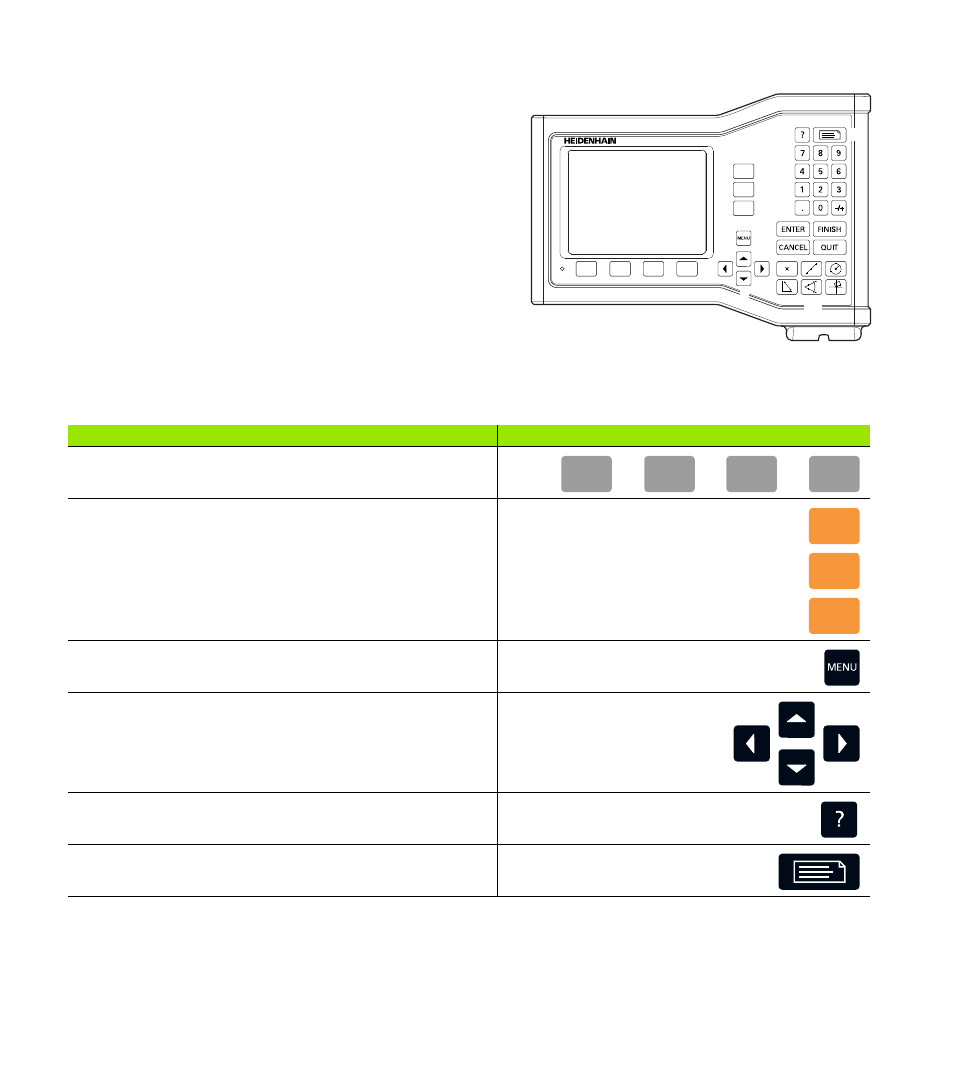

Funktionstasten, Frontplatte
Mit den Funktionstasten können Sie Konturelemente messen,
Toleranzen anwenden, Messberichte senden und Betriebsparameter
konfigurieren.
1 1
1 2
1 3
1 4
1 5
1 9
1 6 1 7
1 8
1 10
1 LCD-Bildschirm
2 Softkeys
3 Achstasten
4 Menütaste
5 Pfeiltasten (NACH-OBEN/UNTEN/LINKS/RECHTS-Taste)
6 Hilfe-Taste
7 Taste SENDEN
8 Zahlenblock
9 Befehlstasten
10 Messtasten
Funktionstaste Taste
Softkeys: Unterschiedliche Funktionen je nach Anzeige auf dem
LCD-Bildschirm.
Achstasten: Auswahl der Achsen zum Nullen oder Setzen von
Bezugspunkten vor einer Messung.
Menü-Taste: Anzeige von Softkey-Menüs für System-Setup,
Sonderfunktionen und zum Löschen von Daten.
Pfeiltasten: Durchblättern von Listen und Navigation durch die
Menüs und Datenfelder des Setup-Menüs. Mit der Nach-oben-
Pfeiltaste kann außerdem die Konstruktion eines
Konturelementes gestartet werden, Beschreibung siehe
„Konturelemente konstruieren“ auf Seite 47.
Hilfe-Taste: Zeigt Hilfethemen für die aktuelle Funktion an
Senden-Taste: Messdaten an einen Computer senden.
