MENÜ>Setup
drücken, um alle bestehenden Bezugspunkte,
Ausrichtungen und Teiledaten zu löschen
Messnormal entlang der Messachse positionieren
Messnormal so nah wie möglich an der Achse positionieren und
Ausrichtung durchführen (1. Kapitel, siehe „Werkstück an der
Messachse ausrichten“ auf Seite 32)
In diesem SLEC-Beispiel werden 4 gleichmäßig entlang des
Messbereichs verteilte Punkte mit einem 4-Zoll-Messnormal
gemessen.

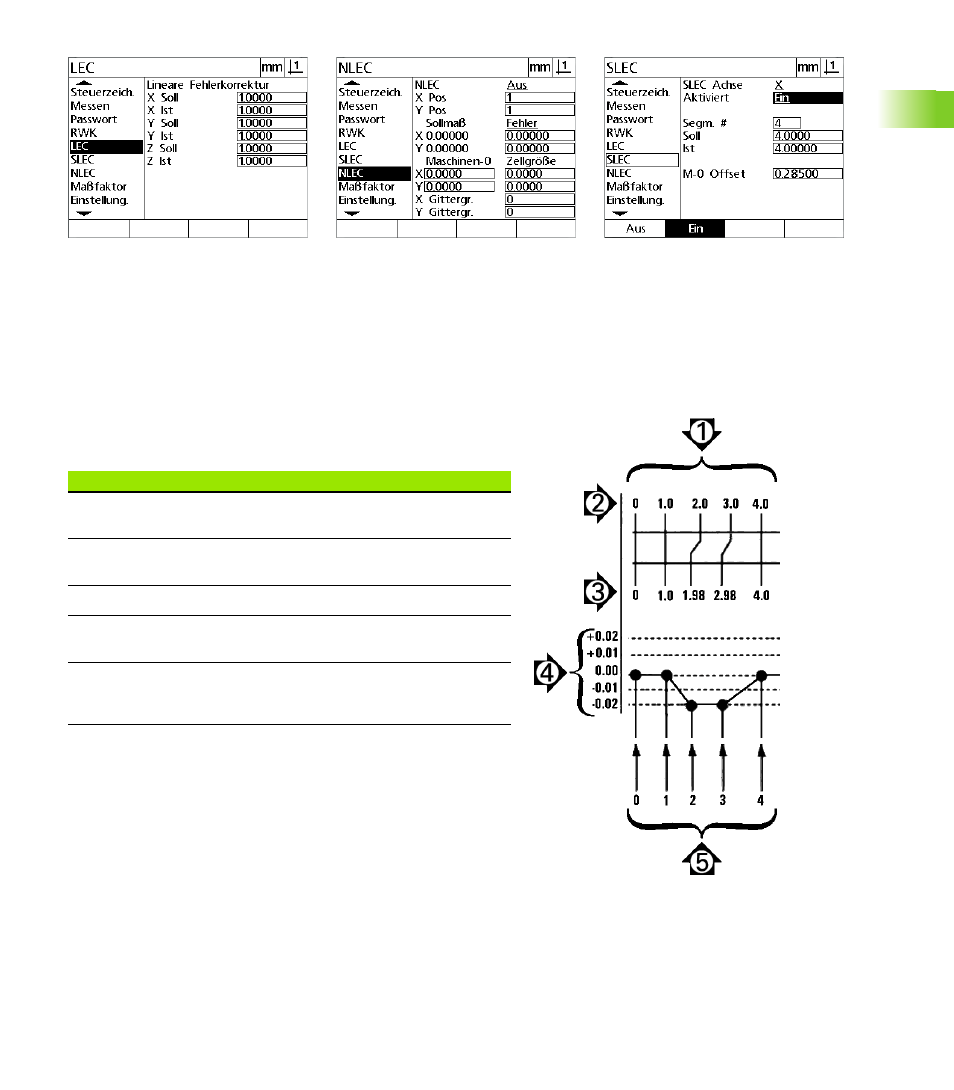

Die Abweichungskurve in dem Beispiel rechts zeigt einen Nullpunkt
und 4 zertifizierte und (zugehörige) Messpunkte. Der zertifizierte Wert
am Ende jedes Segments wird mit dem Bedienfeld manuell in das
Sollwert-Datenfeld eingetragen. Der tatsächlich gemessene Wert am
Ende jedes Segments wird mit dem Softkey Lernen automatisch in
das Istwert-Datenfeld eingetragen.
Überprüfen, dass alle Werte im
Untermenü LEC auf 1.000 stehen
NLEC muss auf AUS stehen
„SLEC Aktiviert“ muss auf AUS stehen
Beispiel einer SLEC mit einem 8-Zoll-Messnormal
Pfeilnummer
Beschreibung
1: Länge des
Messnormals
Die gesamte Länge von 4 Zoll wird
gemessen
2: Sollwerte
Die zertifizierten, auf dem Messnormal
angegebenen Werte
3: Istwerte
Die Messwerte
4: Abweichungskurve
Differenz zwischen Soll- und Istwerten
(werden nirgendwo eingegeben)
5: Stationen
Die Endpunkte der Segmente (Soll- und
Istwerte) werden als Stationen in die
entsprechenden Datenfelder eingetragen
