ND 120 QUADRA-CHEK 99
2.2 S
o
ft
w
a
re
-S
et
up
Anzeigeformat
Das Untermenü „Anzeige“ enthält Daten und Auswahlfelder zur
Konfiguration der Auflösung und anderer Anzeigeparameter.

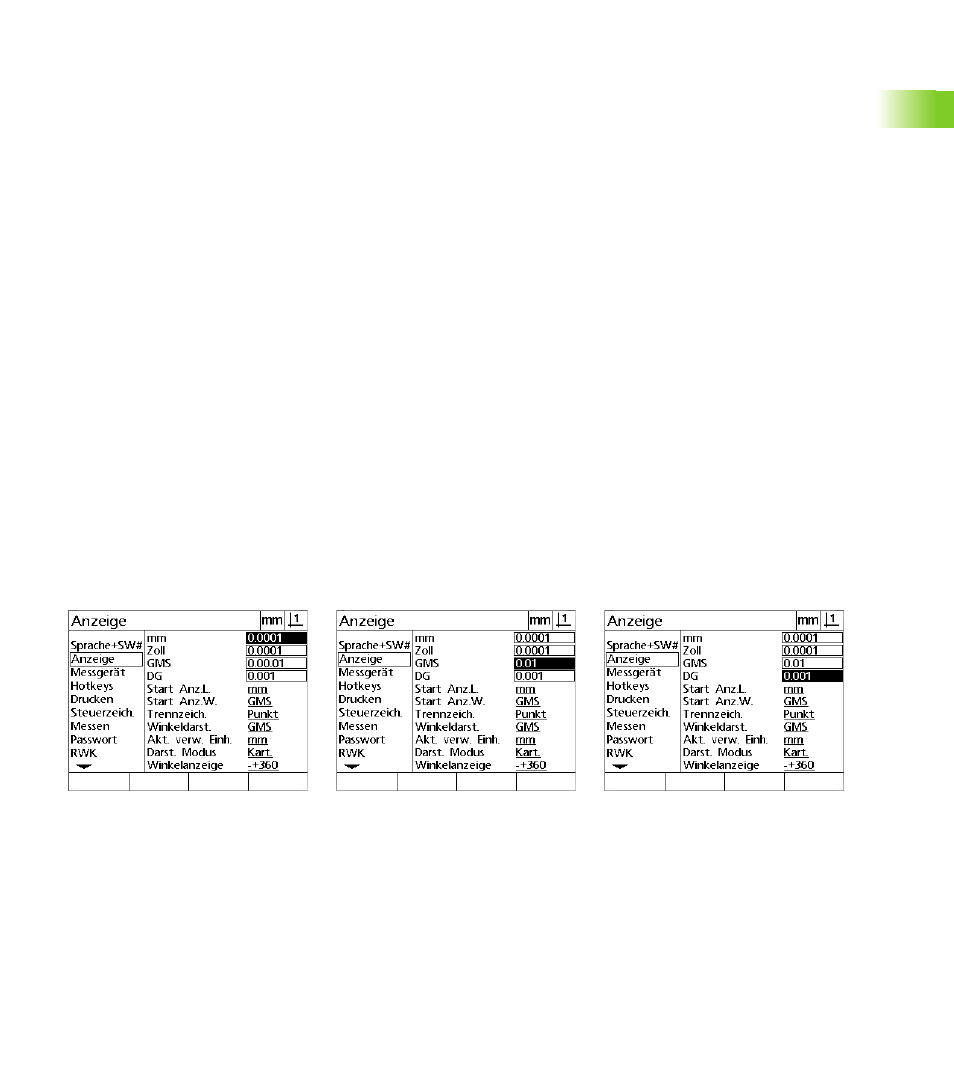

Bildschirm
Die Konfigurationsfelder im Untermenü „Anzeige“ umfassen:
 Auflösungen für lineare und Winkelmessungen
 Maßeinheiten für „Start linear“ und “Start angular“
 Auswahl des Trennzeichens (Punkt oder Komma)
 Aktuelle lineare Anzeige und Winkelanzeige
 Auswahl der Maßeinheit
 Auswahl kartesische oder polare Darstellung
 Angezeigte Winkel für Winkelmessungen
Anzeige-Einstellungen konfigurieren:
 MENÜ>Setup drücken, um das Setup-Menü zu öffnen; dann die
Option „Anzeige“ markieren
 Die Datenfelder „MM“ und „Zoll“ markieren und die Indexzahl für
die Auflösung bei jeder Maßeinheit eingeben. Bei Eingabe der
Indexzahl 0.001 wird beispielsweise die Anzeige MM oder Zoll auf
3 Dezimalstellen gerundet
 Das Auswahlfeld „GMS“ markieren und die Indexzahl Grad/
Minuten/Sekunden eingeben. Zum Beispiel wird bei der Indexzahl
0.01 die Anzeige 30
°
20’45” auf 30
°
21’ gerundet;
 Das Datenfeld „DG“ markieren und die Indexzahl Dezimalgrad
eingeben. Zum Beispiel wird bei der Indexzahl 0.01 die Anzeige
30.786 Grad auf 30.79 gerundet
Die Auflösungs-Indexzahl für lineare
Messungen eingeben Die Auflösungs-Indexzahl für
Winkelmessungen in Grad/Minuten/
Sekunden eingeben Die Auflösungs-Indexzahl für
Winkelmessungen in Dezimalgrad
eingeben
