Konturelemente messen
Die ND 12x misst Punkte, Geraden, Kreise, Abstände und Winkel. Um
ein Konturelement mit freier Punktzahl zu messen (Siehe
„Gewünschte Punktzahl (Annotation) festlegen“ auf Seite 31):
 Taste Messen für das gewünschte Konturelement drücken
 Die erforderlichen Punkte aufnehmen
 Taste FINISH drücken
Auto-Wiederholung
Verwenden Sie die Funktion Auto-Wiederholung, um mehrere
Konturelemente des gleichen Typs (z. B. eine Reihe von Kreisen) zu
messen. Taste Messen für das gewünschte Konturelement zweimal
drücken, um die Auto-Wiederholung zu aktivieren. Zum Beispiel Taste
Kreis messen
zweimal drücken um mehrere Kreise zu messen. Wenn
die Auto-Wiederholungsfunktion verwendet wird, ändert sich die
Anzeige „Element messen“ in „Elemente messen“. Zum Beispiel
ändert sich die Anzeige „Kreis messen“ in „Kreise messen“ (siehe
unten).
Verwenden Sie Auto-Wiederholung und definierte Punktzahl, um
sich wiederholende Messungen schneller durchzuführen. Um
beispielsweise ein Dutzend Kreise zu messen, muss man jedes Mal
zuerst die Taste Kreis messen und dann die Taste FINISH drücken. Mit
Auto-Wiederholung und definierter Punktzahl muss man für dieselben
Messungen die Taste Kreis messen nur zweimal vor und die Taste
FINISH
nur einmal nach Messung aller 12 Kreise drücken. Durch
Drücken der Taste FINISH wird die Auto-Wiederholung wieder
ausgeschaltet.

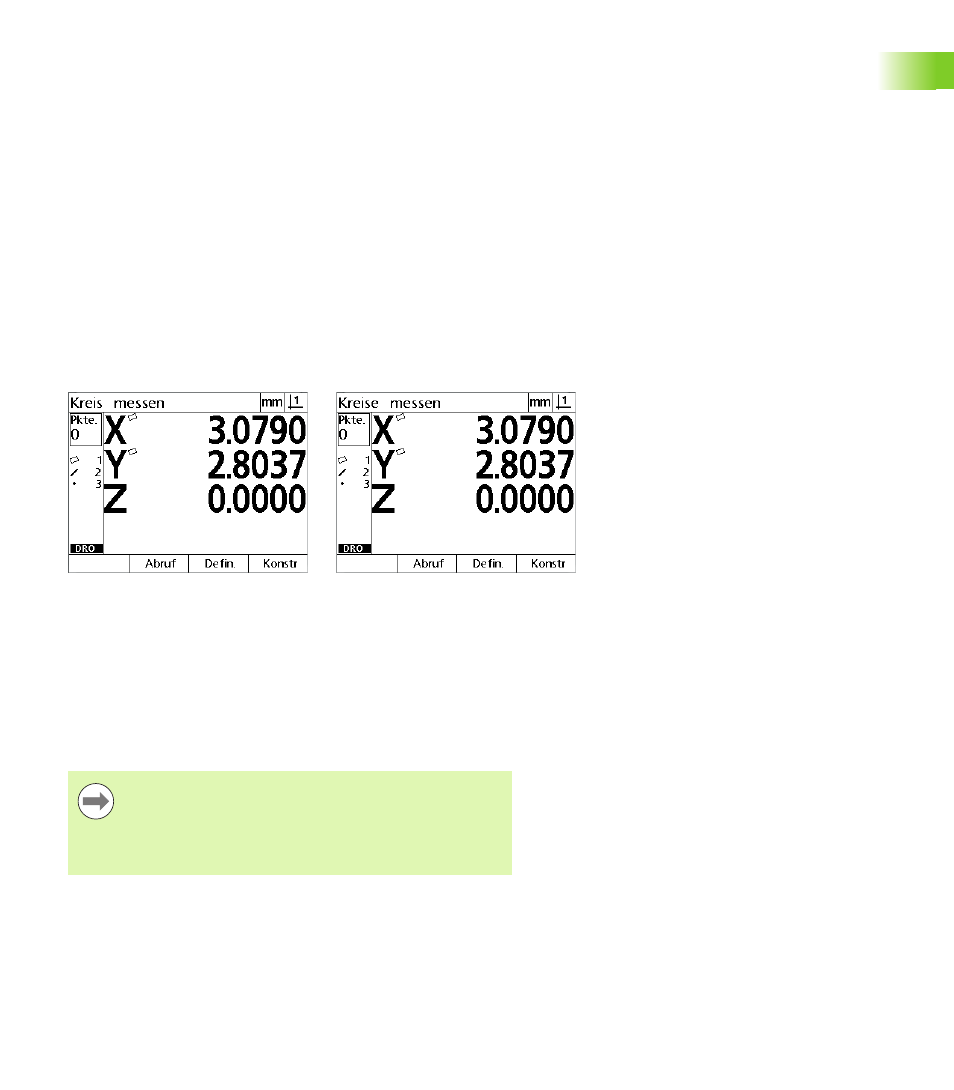

Anzeige Kreis messen Anzeige Kreise messen
Hinweis
Auf den nächsten Seiten werden Beispiele für Messungen
gezeigt, bei denen Punkte auf dem 2-dimensionalen
Demo-Teil, das mit jedem Gerät geliefert wird, mittels
Fadenkreuz erfasst werden.
