46 1 Bedienung
1
.5 K
ont
ur
element
e
definier
en
Beispiel für die Definition eines
Konturelementes
In diesem Beispiel wird ein Kreis definiert:
 Softkey KREIS MESSEN drücken, um die Anzeige „Kreis
messen“ zu öffnen
 Softkey Defin. drücken, um die Eingabemaske für die
Definition zu öffnen
 Werte für Lage und Durchmesser (oder Radius) des
Kreises eingeben
 Taste FINISH drücken. Der neue Kreis wird auf dem
Bildschirm angezeigt und der Elementliste
hinzugefügt.

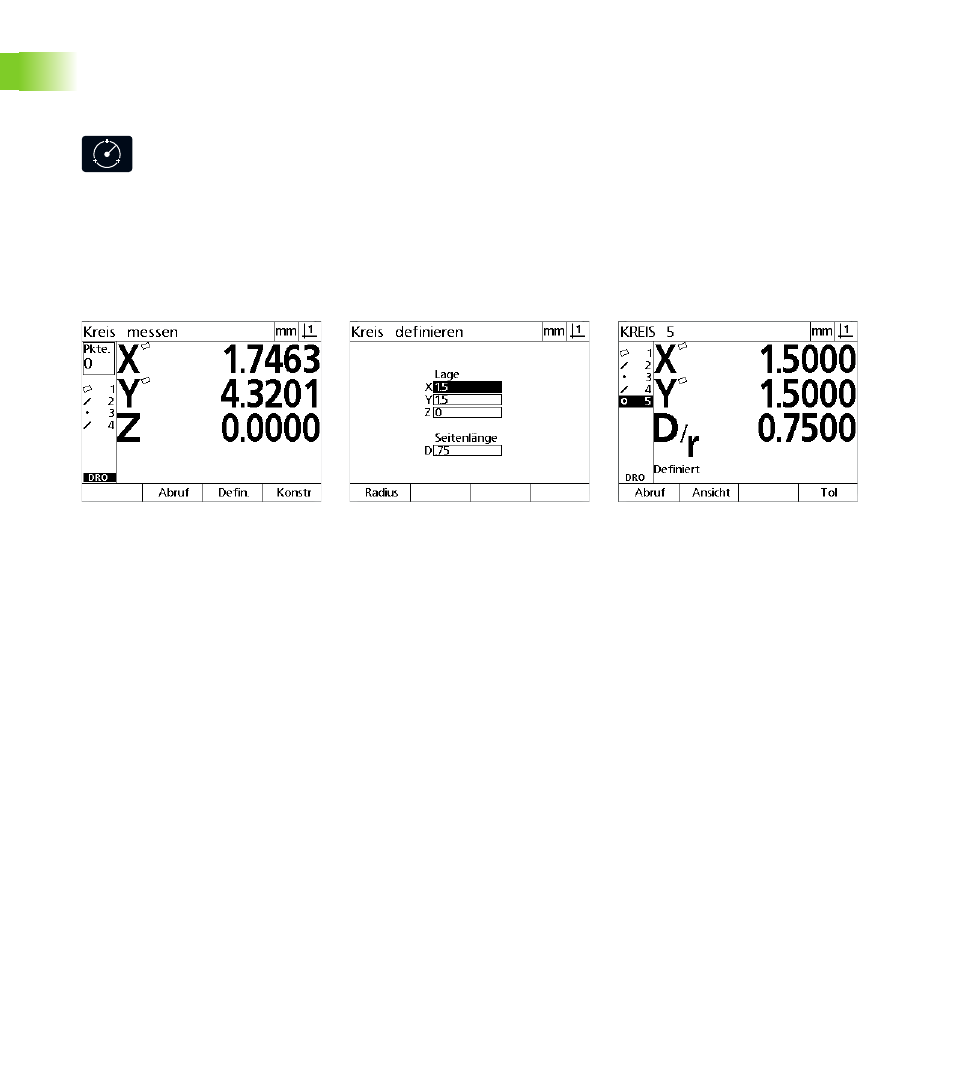

Taste Kreis messen wurde gedrückt Die Lage des Kreises und der
Durchmesser werden eingegeben Ein neuer Kreis wird in der Elementliste
angezeigt
