ND 120 QUADRA-CHEK 91
2.2 S
o
ft
w
a
re
-S
et
up
 Menüoption „SLEC“ markieren und sicherstellen, dass im
Auswahlfeld „Aktiviert“ AUS steht
 Die NLEC kann nicht konfiguriert werden, solange NLEC aktiviert ist.
Menüoption „NLEC“ markieren und sicherstellen, dass im
Auswahlfeld „NLEC“ AUS steht
Wenn diese ersten Schritte abgeschlossen sind, kann die NLEC auf
eine von zwei Arten durchgeführt werden:
 Durch Messung von Punkten auf einer Kalibrierplatte
 Durch Importieren von NLEC-Daten von einem Computer über
USB an eine serielle Schnittstelle
In dem Beispiel für die Anwendung der NLEC werden neun Punkte
mithilfe einer 3 x 3 Kalibrierplatte gemessen.
Hinweis
Die NLEC kann nicht durchgeführt werden, wenn bereits
eine andere Fehlerkorrektur aktiviert ist.

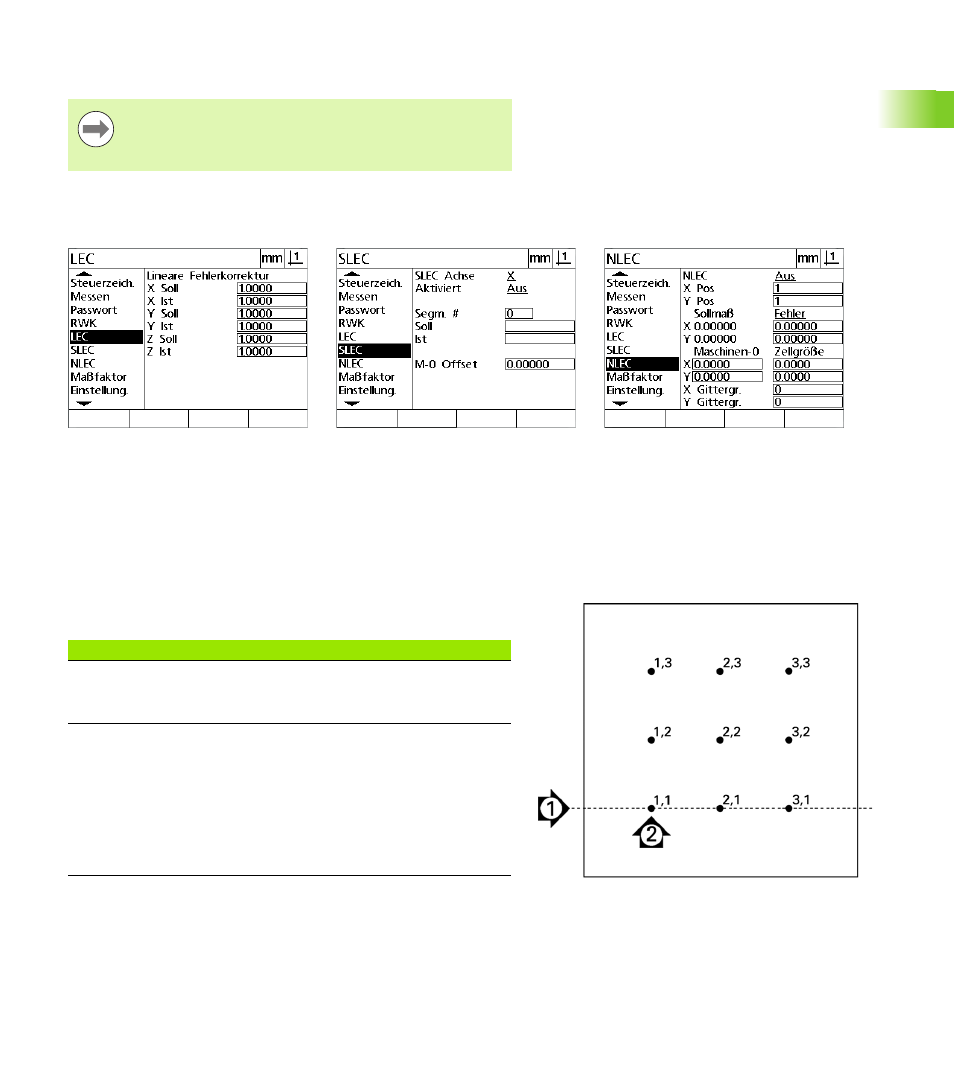

Überprüfen, dass alle Werte im
Untermenü LEC auf 1.000 stehen SLEC muss auf AUS stehen NLEC muss auf AUS stehen
Neun Punkte einer 3 x 3 Kalibrierplatte sind mit
numerischen X- und Y-Positionen auf der Platte
dargestellt.
Pfeilnummer Beschreibung
1: Ausrichtung der
Kalibrierplatte Es wird eine Ausrichtung durchgeführt, um
die Kalibrierplatte perfekt an der X-Achse zu
positionieren.
2: Bezugspunkt und
Gitterdatenpunkte In der linken unteren Ecke der Kalibrierplatte
wird ein Nullpunkt festgelegt. Dies ist die
erste Position (X=1, Y=1), die im
Untermenü NLEC eingetragen wird.
Weitere Datenpunkte der Kalibrierung, die
unter NLEC einzutragen sind, werden auch
in dem X-/Y-Format dargestellt (hier: 1,1 bis
3,3).
