1
.6 K
ont
ur
element
e
k
onstr
uier
en

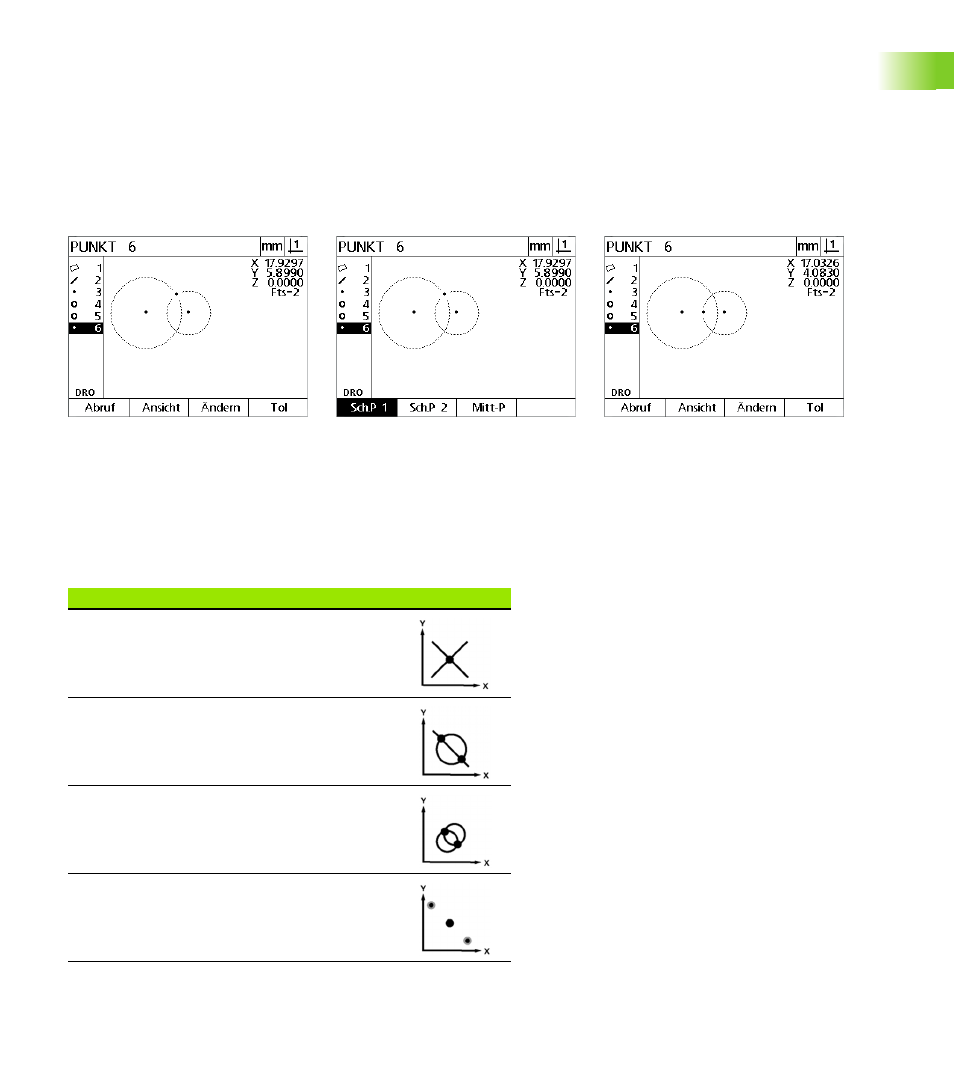

 Softkey ANSICHT drücken, um eine grafische Darstellung des
konstruierten Konturelementes anzuzeigen. In diesem Beispiel zeigt
das Bild, dass das Konturelement Sch.P 1 an oberen Schnittpunkt
der zwei Kreisumfänge konstruiert wurde
 Softkey Ändern drücken, um weitere Punkte, die aus den zwei
Kreisen konstruiert werden können, anzuzeigen
 Um die Konstruktion zu ändern, entsprechenden alternativen
Softkey drücken. In diesem Beispiel wurde das Konturelement
Mitt-P ausgewählt, und der Punkt wird in der Mitte zwischen den
Mittelpunkten der beiden Kreise konstruiert
Weitere Beispiele für Konstruktionen
Das Bild unten zeigt einige typische Konturelement-Konstruktionen.
Es sind noch viele andere Konstruktionen möglich. Bei ungültigen
Konstruktionen wird eine Fehlermeldung angezeigt.
SoftkeyAnsicht wurde gedrückt, um das
konstruierte Element grafisch
anzuzeigen Softkey Ändern wurde gedrückt, um
alternative Konstruktionen anzuzeigen Der Punkt-Typ wird von Sch.P 1 in Mitt-P
geändert
Konstruktion Verwendete Konturelemente Graphik
Punkt Zwei Geraden: Schnittpunkt
Punkt Gerade und Kreis: Schnittpunkte
Punkt Zwei Kreise: Schnittpunkte
Punkt Zwei Punkte: Mittelpunkt
