ND 120 QUADRA-CHEK 97
2.2 S
o
ft
w
a
re
-S
et
up
Konfiguration „Messen“
Das Untermenü „Messen“ enthält Daten- und Auswahlfelder zur
Konfiguration der Messparameter der Positionsanzeige.
Untermenü „Messen“
Im Untermenü „Messen.“ kann folgendes konfiguriert werden:
 Definierte oder freie Punktzahl
 Absolute oder vorzeichenbehaftete Abstände festlegen
 Aktuellen Bezugspunkt festlegen
 Festlegen ob Maschinen-Nullpunkt bei Start erforderlich ist
Um die Messparameter zu konfigurieren:
 MENÜ>Setup drücken, um das Setup-Menü zu öffnen; Option
„Messen“ markieren
 „Anzahl Pkte.“ markieren und Softkey frei drücken, um beim
Messen eines Konturelements bis zu 100 Punkte erfassen zu
können. Softkey Defini. drücken, um eine Messung automatisch
zu beenden, wenn die in diesem Feld festgelegte Punktanzahl
aufgenommen wurde. Wenn zum Beispiel Defini. ausgewählt
wurde und der definierte Kreiswert 3 ist, wird eine Kreismessung
automatisch beendet, wenn 3 Punkte aufgenommen wurden
 Nacheinander die „Defini.-“Felder unter „Anzahl Pkte“ markieren
und die Zahl der erforderlichen Punkte für die automatische
Beendigung der Messung für jeden Konturelement-Typ bei
Verwendung der definierten Punktzahl eingeben. Es gelten folgende
Mindestzahlen:
 Auswahlfeld „Abstand“ markieren und Softkey Vorzeich. drücken,
um Abstände mit Vorzeichen + oder - anzuzeigen. Softkey Abs
drücken, um die Abstände als Absolutwerte darzustellen
Punkt 1 Punkt muss
aufgenommen werden
Gerade 2 Punkte müssen
aufgenommen werden
Kreis 3 Punkte müssen
aufgenommen werden

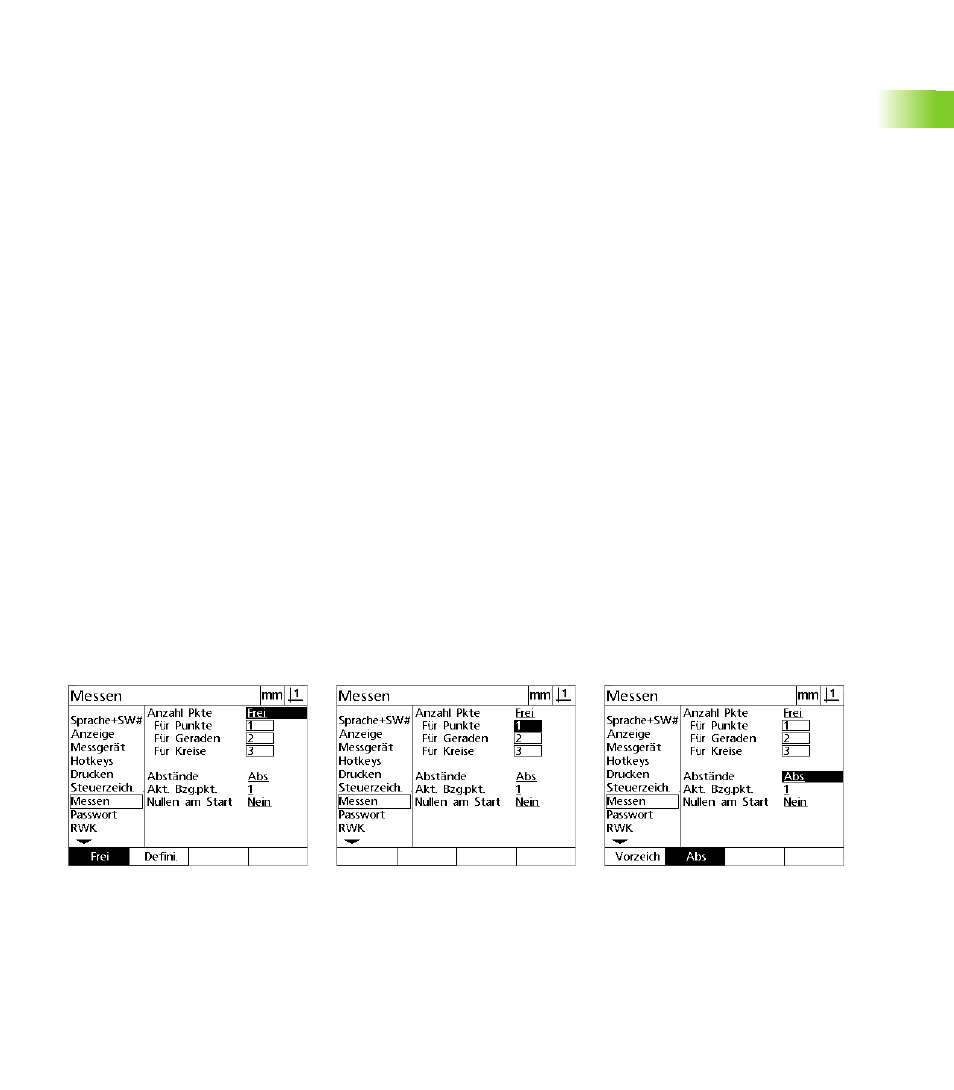

Freie oder definierte Punktzahl wählen Die Mindestpunktzahl für die definierte
Punktzahl eingeben „Abs“ drücken, um die Abstände ohne
+/- Vorzeichen darzustellen
