ND 120 QUADRA-CHEK 35
1
.3 Messung v
o
rber
eit
e
n Bezugspunkt mithilfe von Geraden konstruieren
Konstruieren Sie einen Punkt aus der Ausrichtgerade und der Gerade
auf der linken Seite, um einen Bezugspunkt festzulegen.
 Taste Punkt drücken. Es erscheint das Untermenü
„Punkt messen“
 Nach-oben-Pfeiltaste>ENTER drücken, um die
Konstruktion zu starten und die Gerade zu wählen (2).
Die Anzeige wechselt zu „Punkt konstruieren“, vor
Element 2 erscheint ein Häkchen und Element 1, die
Ausrichtgerade, wird schwarz hinterlegt
 ENTER drücken, um ein Häkchen bei Element 1 zu
setzen
 Taste FINISH drücken, um die Konstruktion des
Punktes aus dem Schnittpunkt zwischen den beiden
mit Häkchen versehenen Konturelementen
abzuschließen
Bezugspunkt nullen
Bezugspunkte können genullt oder oder mit einem Wert versehen
werden. In diesem Beispiel wird ein Nullpunkt aus einem Punkt-
Konturelement erstellt.
 Tasten für die X- und Y-Achse drücken, um die
Punktposition zu nullen

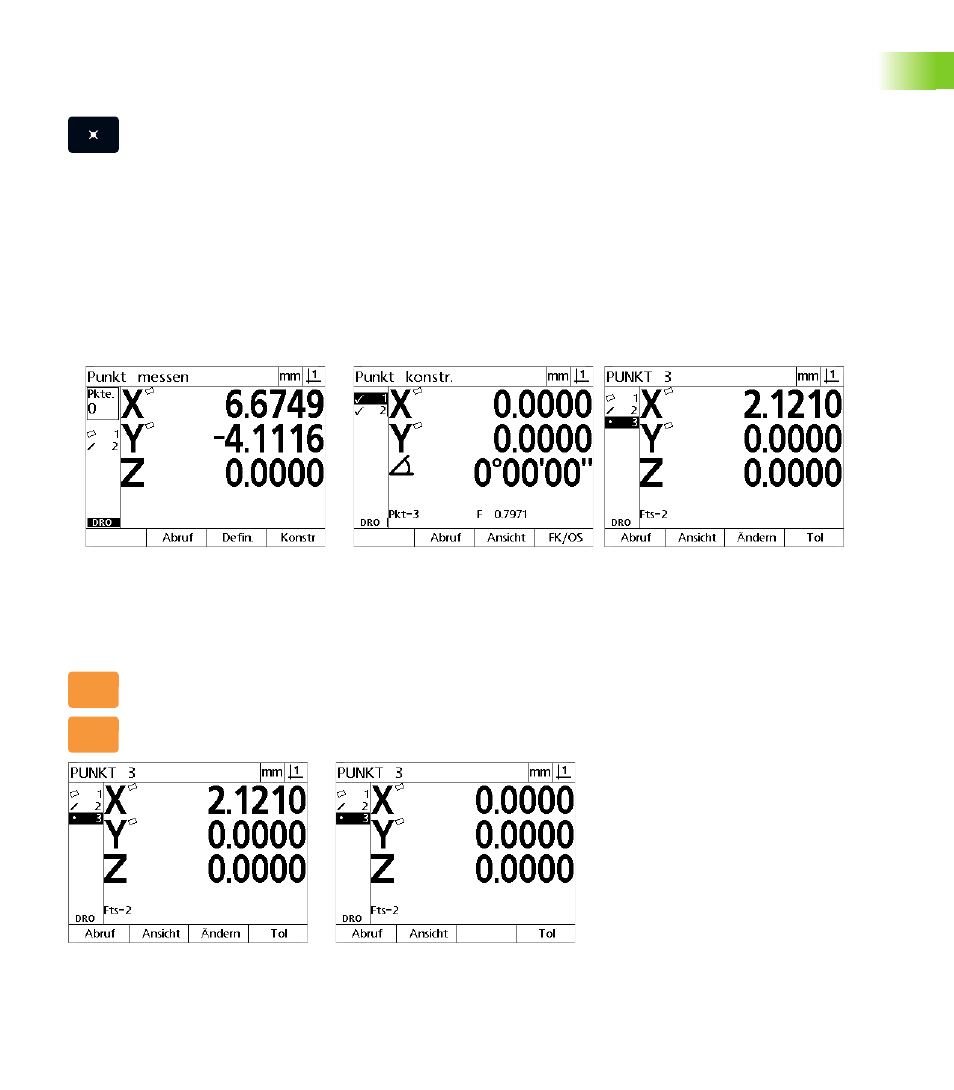

PUNKT -Taste wurde gedrückt Konturelemente werden ausgewählt Punkt wird konstruiert
Punkt ist schwarz hinterlegt Punkt wird als Bezugspunkt genullt
