ND 120 QUADRA-CHEK 55
1
.7 T
o
ler
a
nz
en
 Die gewünschten Toleranzsollwerte in die entsprechenden
Datenfelder eingeben. In diesem Beispiel für die Kreisformtoleranz
wird nur das Rundheitstoleranzfeld angezeigt, und es wird eine
Toleranz von 0,15 eingegeben
 Taste FINISH drücken, um das Toleranzergebnis anzuzeigen. Es wird
der Toleranz- und der Istwert angezeigt. In diesem Beispiel war der
Toleranzwert größer als der Istwert und die Toleranzprüfung ist
bestanden. Ein Häkchen zeigt die bestandene Prüfung an
 Taste FINISH nochmals drücken, um zur Anzeige „IST-Position“
zurückzukehren. Es wird wieder ein Häkchen im Softkey Tol
angezeigt

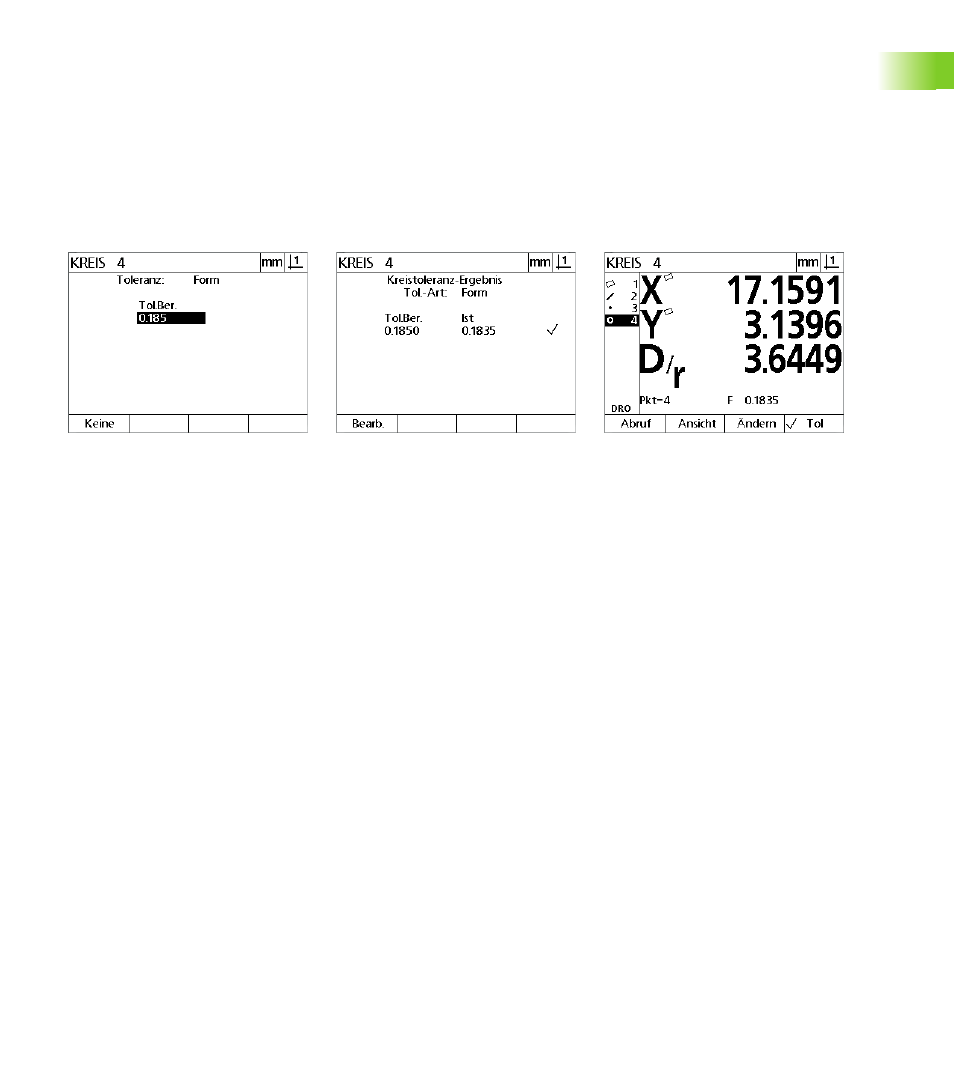

Die Formtoleranz wird eingegeben Taste FINISH wurde gedrückt, um das
Toleranzergebnis anzuzeigen Taste FINISH wird gedrückt, um zur
Anzeige „IST-Position“ zurückzukehren
