1 Bedienung
1
.7 T
o
ler
a
nz
en
Beispiel für die Anwendung einer Toleranz
In diesem Beispiel wird eine Formtoleranz (Rundheit) auf ein
Kreiselement angewendet:
Mit den Pfeiltasten das gewünschte Konturelement in der
Elementliste markieren. In diesem Beispiel wird der Kreis markiert
Softkey Tol drücken, um Toleranzalternativen für Kreise anzuzeigen:
Lage
Form
Rundl. (Rundlauf)
Konz. (Konzentrizität)
Den entsprechenden Softkey für die gewünschte Toleranz drücken,
um die Eingabemaske zu öffnen. In diesem Beispiel wurde der
Softkey Form gedrückt und es wird die Eingabemaske für die
Festlegung der Rundheitstoleranz angezeigt. Zuerst enthält das
Toleranz-Datenfeld (Tol.Ber.) die gemessene Abweichung von der
idealen Rundheit.

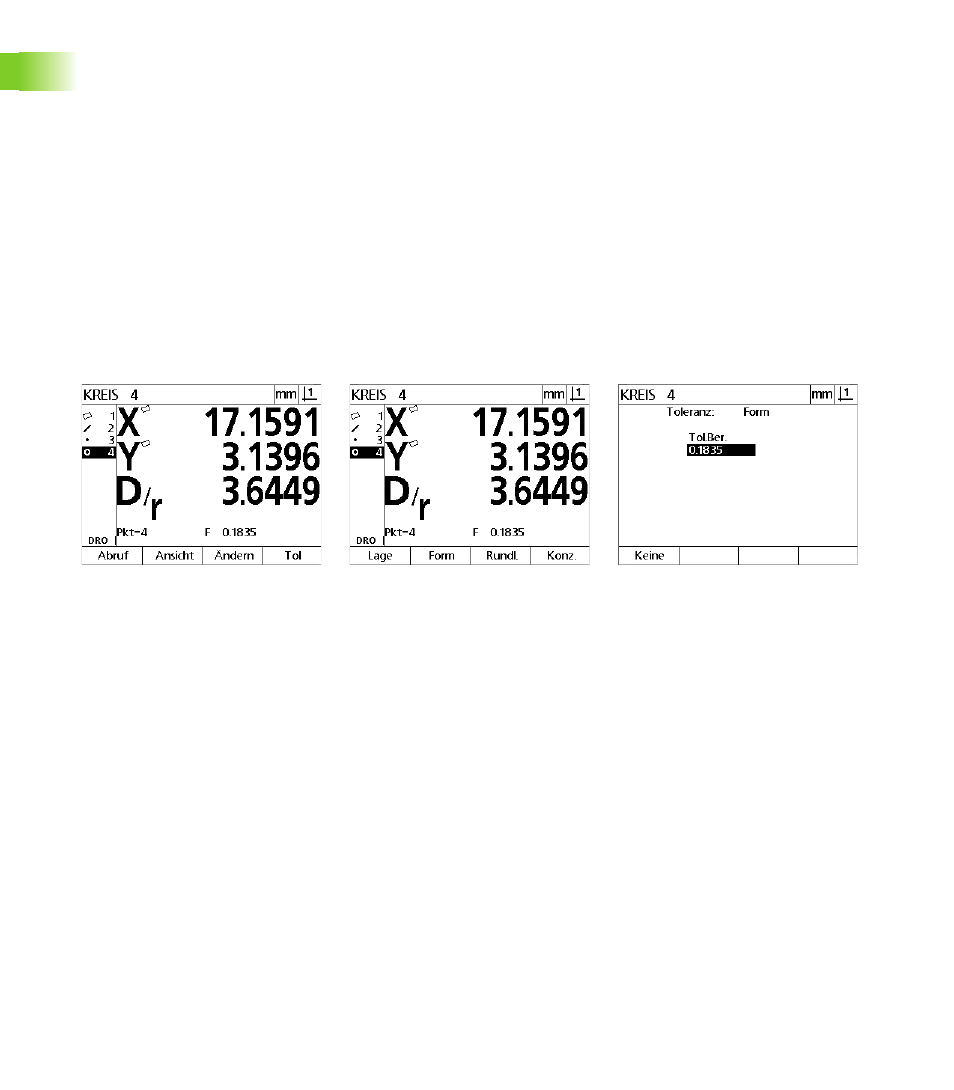

Kreiselement wurde mithilfe der
Pfeiltasten
markiert
Softkey Tol wurde gedrückt, um die
Toleranz-Softkeys anzuzeigen
Softkey Form wurde gedrückt, um die
Eingabemaske für die Toleranz zu öffnen
