SMA Solar Technology AG 4 Produktbeschreibung
Installationsanleitung SSMxx-21-IA-BS-JP-de-20 11
4 Produktbeschreibung
4.1 Sunny String-Monitor
Der Sunny String-Monitor ist ein Generatoranschlusskasten, an dem sich mehrere PV-Strings parallel anschließen lassen.
Der Sunny String-Monitor überwacht die Eingangsströme der PV-Strings, erkennt Ausfälle und kann so zur Minimierung
der Leistungs- und Ertragsverluste beitragen.
Die String-Ströme werden durch die im Sunny String-Monitor befindliche Messplatine String-Monitor Unit (SMU)
überwacht.
Die im Sunny String-Monitor vorhandenen String-Sicherungen schützen die PV-Module der PV-Strings vor Rückströmen.

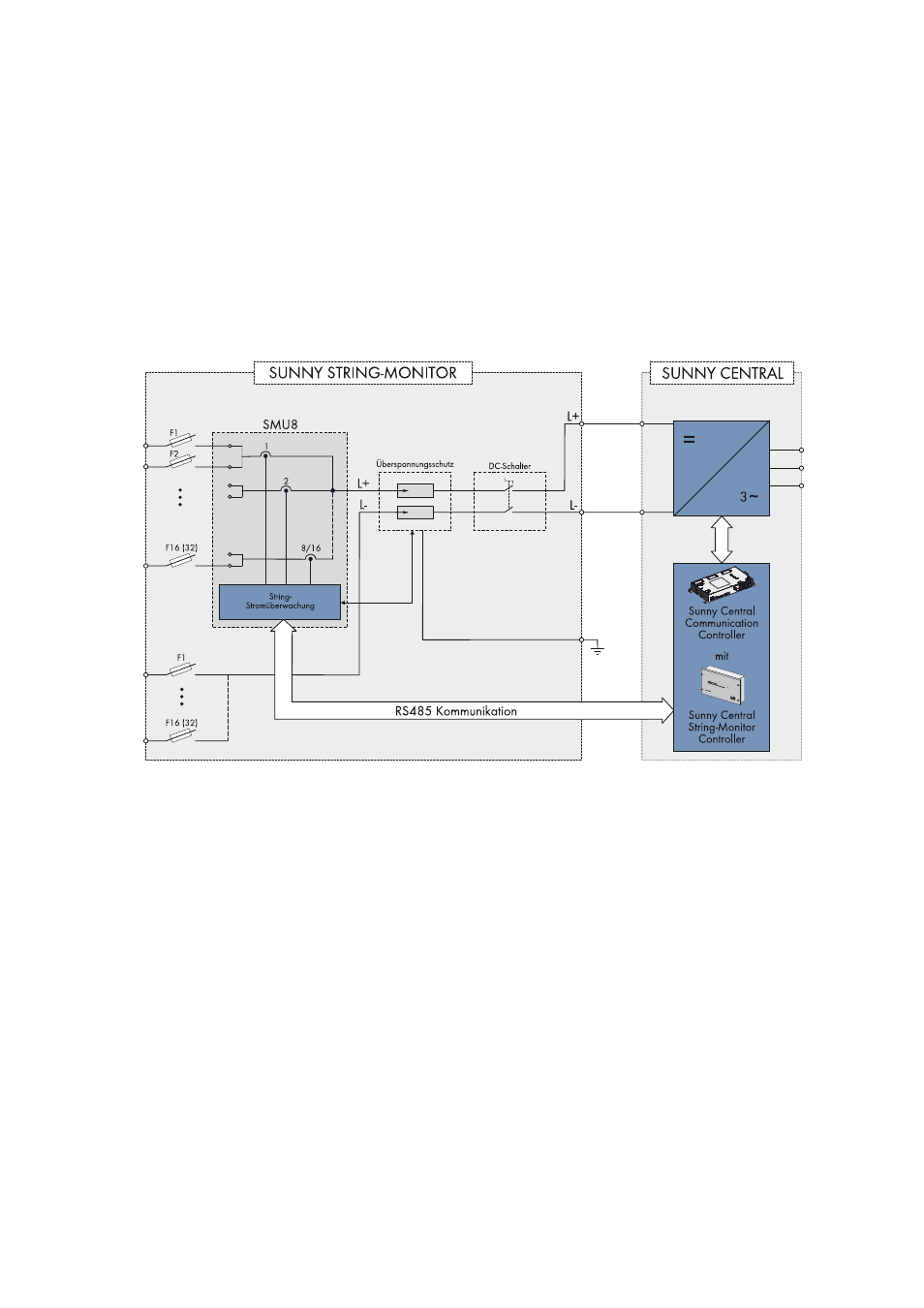

Blockschaltbild des Sunny String-Monitors SSM8-21-BS / SSM16-21-BS
Abbildung 3: Blockschaltbild des Sunny String-Monitors SSM8-21-BS / SSM16-21-BS
