6 Elektrischer Anschluss SMA Solar Technology AG
36 SSMxx-21-IA-BS-JP-de-20 Installationsanleitung

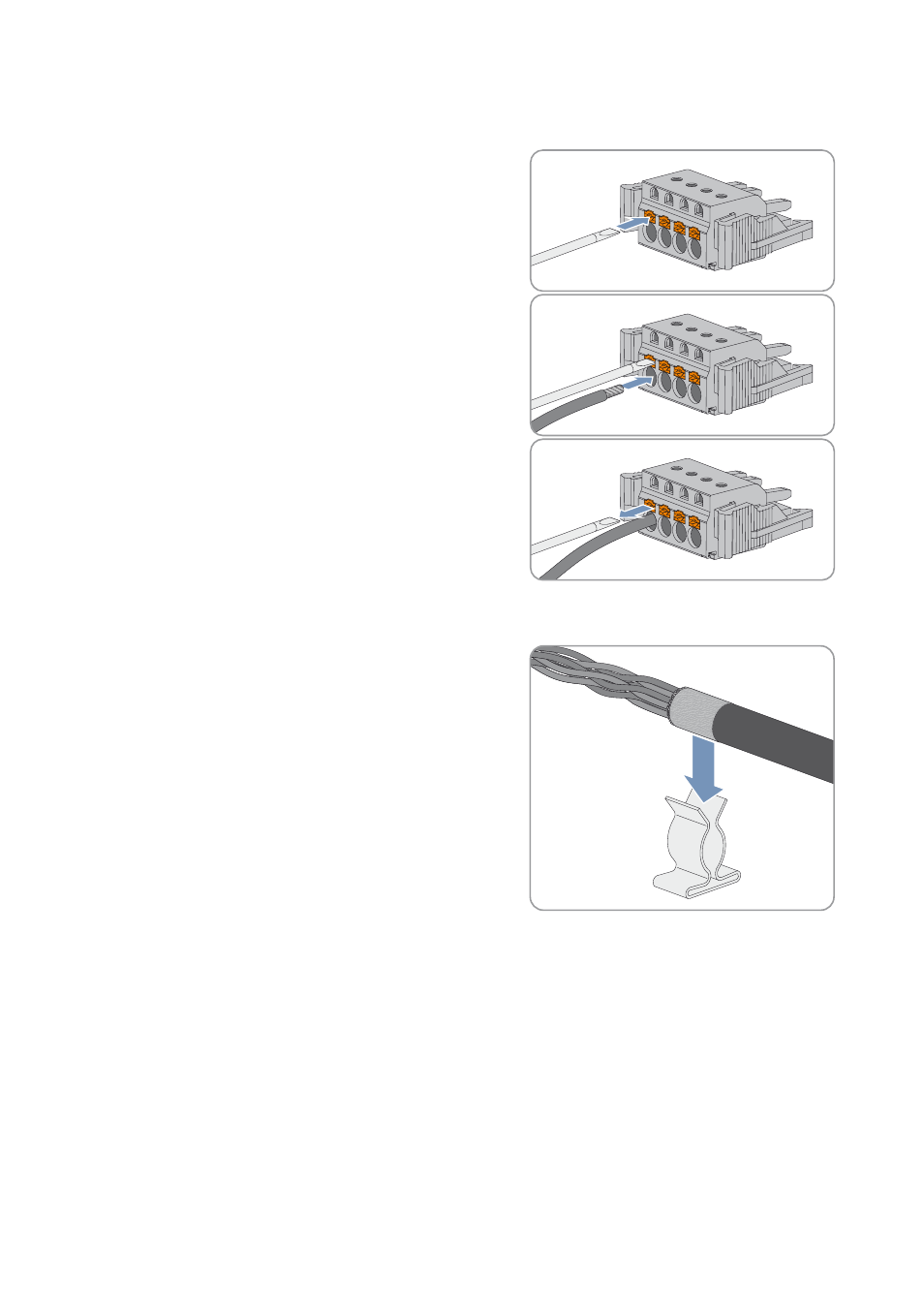

3. Die Adern der Datenkabel gemäß Schaltplan an die Federleiste der Steckverbinder anschließen. Dabei müssen die
Adern für die Spannungsversorgung verdrillte Paare sein.
• Den Betätigungsdrücker gedrückt halten.
• Die Ader einführen.
• Den Betätigungsdrücker loslassen.
• Sicherstellen, dass die Adern fest sitzen.
4. Alle übrigen Adern bis zum Kabelmantel kürzen.
5. Die Kabel der Datenkabel in die jeweilige Schirmklammer
klemmen.
6. Die Kabelverschraubungen der Datenkabel festschrauben.
