SMA Solar Technology AG 5 Montage
Installationsanleitung SSMxx-21-IA-BS-JP-de-20 21
5.2.2 Sockel aufstellen

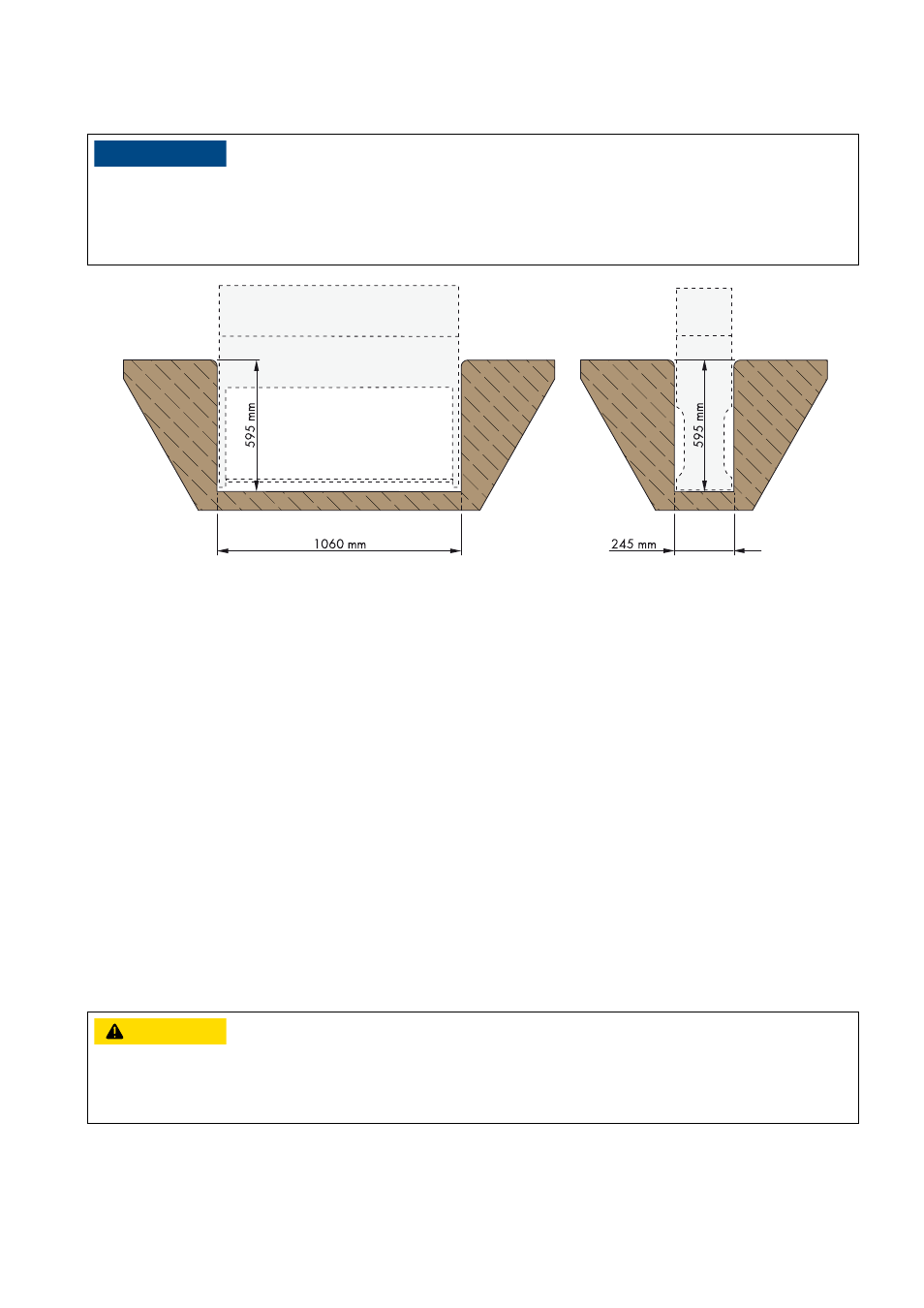

Abbildung 8: Maße des Fundaments für den Sockel
Vorgehen:
1. Grube ausheben. Dabei die Eingrabtiefe für den Sockel beachten. Tipp: An den Seiten des Sunny String‑Monitors
ist die maximale Eingrabtiefe markiert.
2. Den Sockel in die ausgehobene Grube so einsetzen, dass die Seite mit der Sockelblende nach vorn zeigt.
3. Obere Sockelblende entfernen.
4. Alle Anschlusskabel räumlich vorsortiert in den Sockel legen.
5. Grube zur Hälfte mit Sand oder Feinkies auffüllen.
6. Restlichen Sockelraum mit Sockelfüller auffüllen.
5.2.3 Sunny String-Monitor auf Sockel montieren
Zusätzlich benötigtes Montagematerial (im Lieferumfang des Zubehörs erhältlich):
☐ 1 Sockel
☐ 4 Muttern
☐ 4 Gewindestücke
☐ 4 Kotflügelscheiben
☐ 2 Sicherungsschrauben für die Sockelblende
"$)56/(
Beschädigung des Sunny String-Monitors durch eindringende Feuchtigkeit
Eindringende Feuchtigkeit kann zu Kondensation, Korrosion und Kriechströmen führen. Die Verwendung des
Sockelfüllers verhindert die Bildung der Kondensation.
• Bei der Sockelaufstellung einen Sockelfüller verwenden.
9256,&+7
Quetschgefahr durch Herunterfallen des Sunny String-Monitors
• Bei der Montage das Gewicht des Sunny String-Monitors von bis zu 70 kg beachten.
• Für die Montage des Sunny String-Monitors 2 Personen vorsehen.
