4 Produktbeschreibung SMA Solar Technology AG
14 SSMxx-21-IA-BS-JP-de-20 Installationsanleitung
4.3 DC-Lasttrennschalter
Der Sunny String‑Monitor lässt sich mit einem DC-Lasttrennschalter wechselrichterseitig freischalten. Die Verwendung des
DC-Lasttrennschalters ist nur mit im Wechselrichter oder DC-Hauptverteiler vorgeschalteten NH-Sicherungen mit
gPV-Charakteristik zulässig.

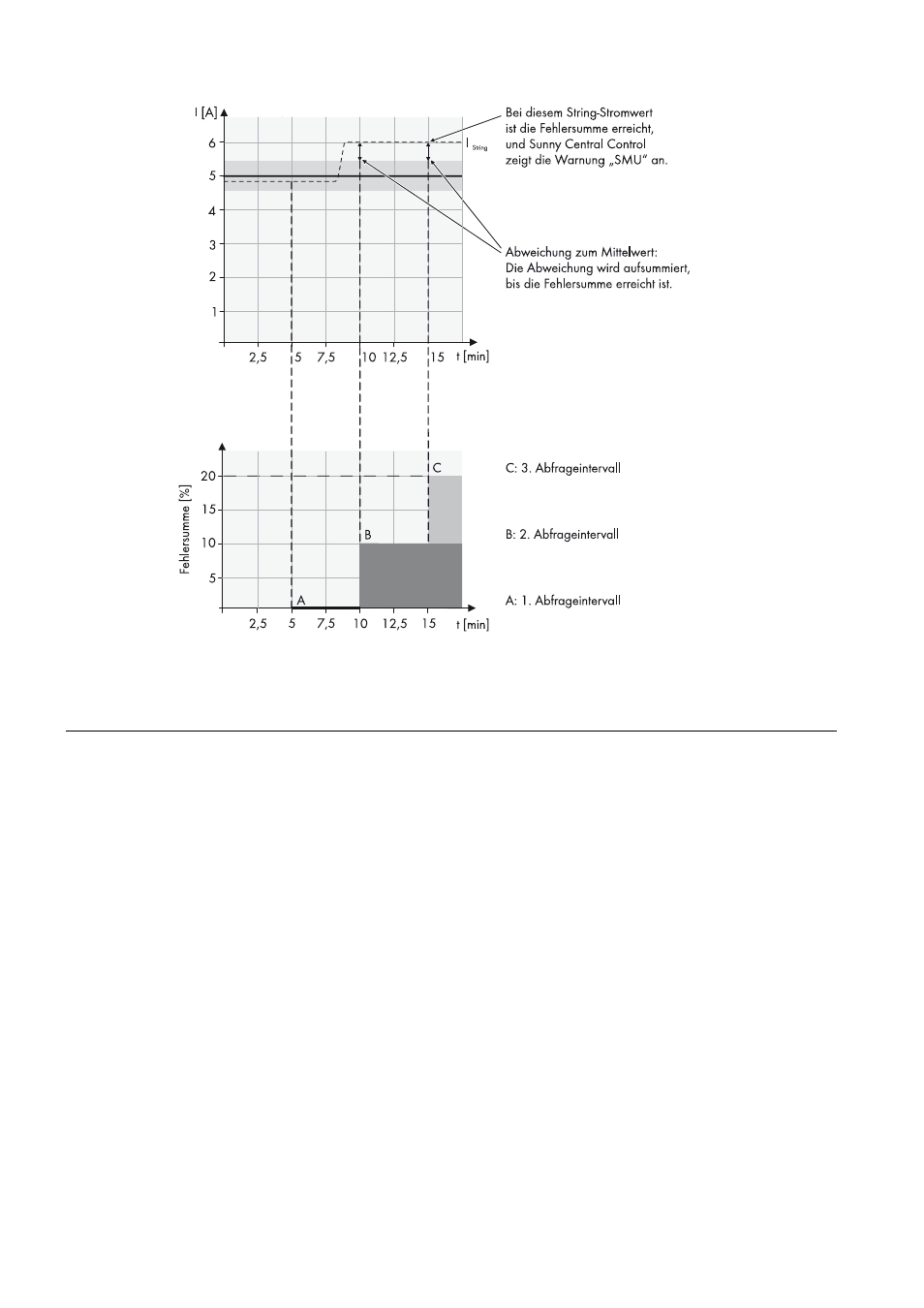

Sollte ein PV-String ausfallen, so ist die Stromdifferenz im obigen Beispiel 4,5 A. Das entspricht einer Abweichung von
90 % vom Mittelwert. Sind die Einstellungen wie im obigen Beispiel gleich geblieben, d. h. Toleranz 10 % und
Auslösezeit bei 10 Minuten, so ist die Fehlersumme von 20 % schon nach dem ersten Abfrageintervall von 5 Minuten
erreicht. Der Datenlogger sendet nun eine Warnung SMU.
