6 Elektrischer Anschluss SMA Solar Technology AG
28 SSMxx-21-IA-BS-JP-de-20 Installationsanleitung
6.5.2 DC-Hauptkabel an Sammelschiene anschließen

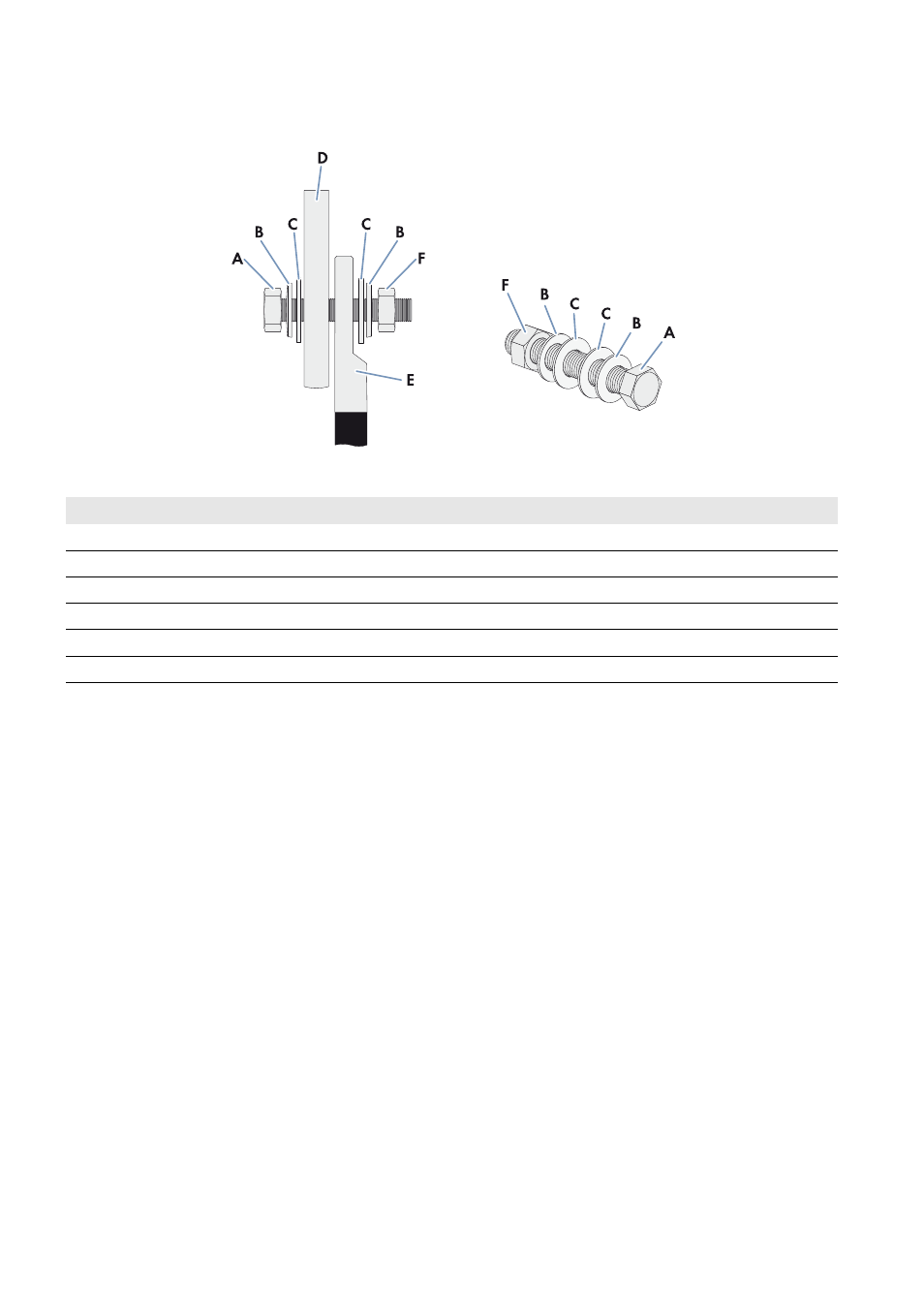

Abbildung 12: Aufbau des Anschlusses mit einem Ringkabelschuh
Zusätzliche benötigtes Material (nicht im Lieferumfang enthalten):
☐ Ringkabelschuhe (Größe: für Schraube M12)
☐ Sauberes Tuch
☐ Ethanolreiniger
Vorgehen:
1. Die DC-Hauptkabel abisolieren.
2. Die DC-Hauptkabel mit Ringkabelschuhen versehen.
3. Kontaktflächen mit einem sauberen Tuch und Ethanolreiniger säubern und nach der Reinigung nicht mehr berühren.
4. Die DC-Hauptkabel gemäß Schaltplan anschließen (Drehmoment: 60 Nm). Dabei ausschließlich das mitgelieferte
Schraubmaterial verwenden und an jede Sammelschiene maximal 2 DC-Hauptkabel nebeneinander anschließen.
5. Die DC-Hauptkabel an der Kabelabfangschiene fixieren.
Position Bezeichnung
A Schraube M12
B Spannscheibe
C Kotflügelscheibe
D Verzinnte Kupferschiene
E Verzinnter Ringkabelschuh
F Mutter M12
