Den Steckverbinder an die String-Monitor Unit anschließen
• Den Steckverbinder mit den angeschlossenen Datenkabeln in die
Buchse der untersten String-Monitor Unit stecken.
6.7.3 Datenkabel im SSMxx-21-BS-JP anschließen
Die Sunny String-Monitore müssen an den RS485-Kommunikationsbus angeschlossen und mit Spannung versorgt
werden.
Die Datenkabel der RS485-Kommunikation und die Spannungsversorgung werden gemeinsam in einem Datenkabel an
die Klemmen -X712 und -X713 mit einem Steckverbinder angeschlossen. An jedem Sunny String‑Monitor werden somit
2 Datenkabel angeschlossen. Am letzten Sunny String‑Monitor wird nur 1 Datenkabel angeschlossen und terminiert.

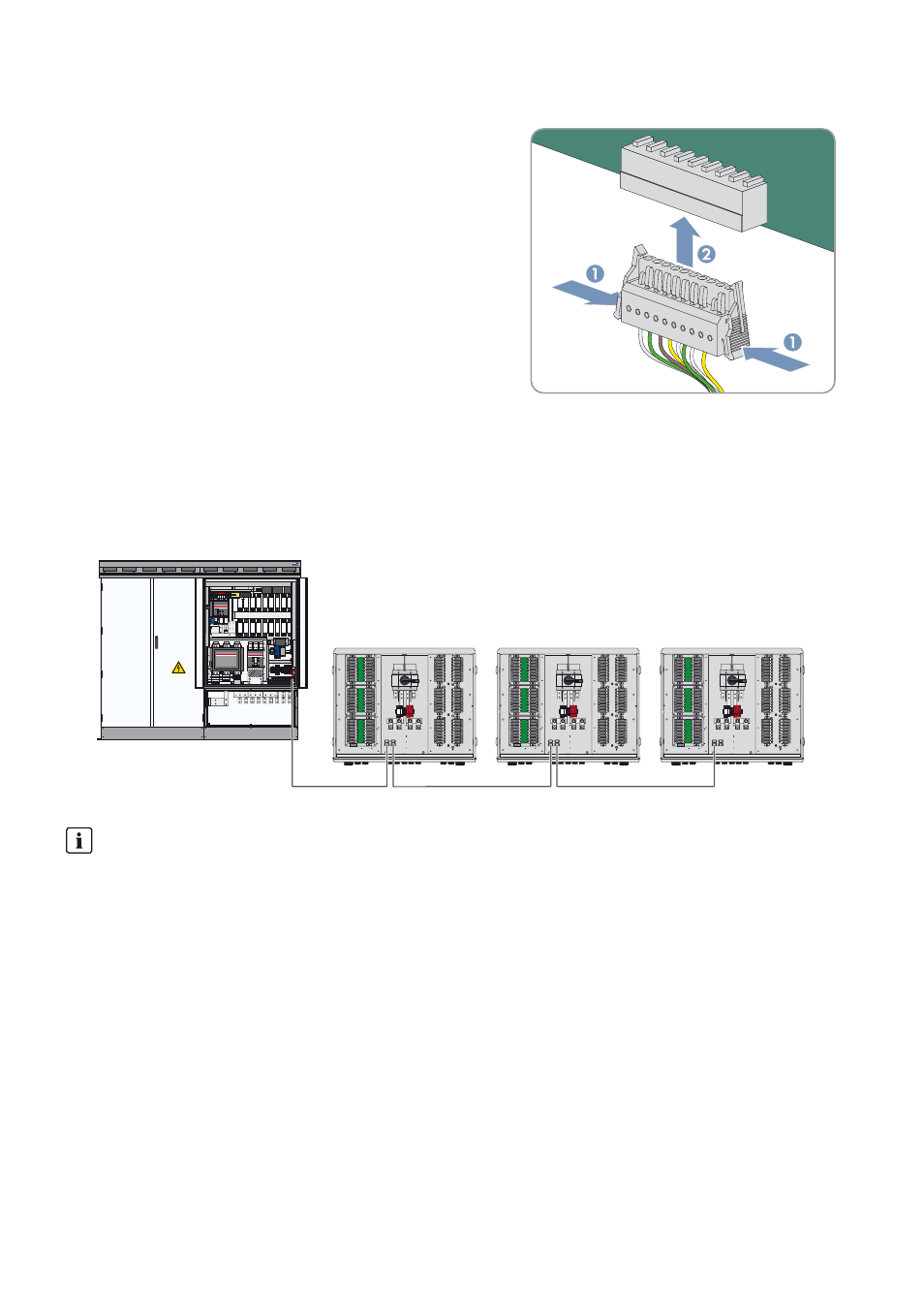

Abbildung 15: Anschluss der Sunny String-Monitore an den RS485-Kommunikationsbus (Beispiel)
Vorgehen:
Um die Datenkabel im Sunny String-Monitor anzuschließen, führen Sie die folgenden Handlungen in der vorgegebenen
Reihenfolge aus. Den genauen Ablauf zeigen die darauf folgenden Abschnitte.
• Die Datenkabel vorbereiten
• Die Datenkabel an die Steckverbinder anschließen
• Die Steckverbinder im Sunny String-Monitor anschließen
Begrenzte Anzahl der String-Monitor Units pro Hub
Aufgrund der Spannungsversorgung der Messplatinen über die Datenkabel ist die Zahl der angeschlossenen
String-Monitor Units begrenzt.
• Maximal 10 String-Monitor Units pro Hub anschließen.
Die verschiedenen Sunny String-Monitore besitzen unterschiedlich viele String-Monitor Units:
• Sunny String-Monitor SSM8-21: 1 String-Monitor Unit
• Sunny String-Monitor SSM16-21: 2 String-Monitor Units
• Sunny String-Monitor SSM24-21: 3 String-Monitor Units
