SMA Solar Technology AG 10 Wartung
Installationsanleitung SSMxx-21-IA-BS-JP-de-20 45

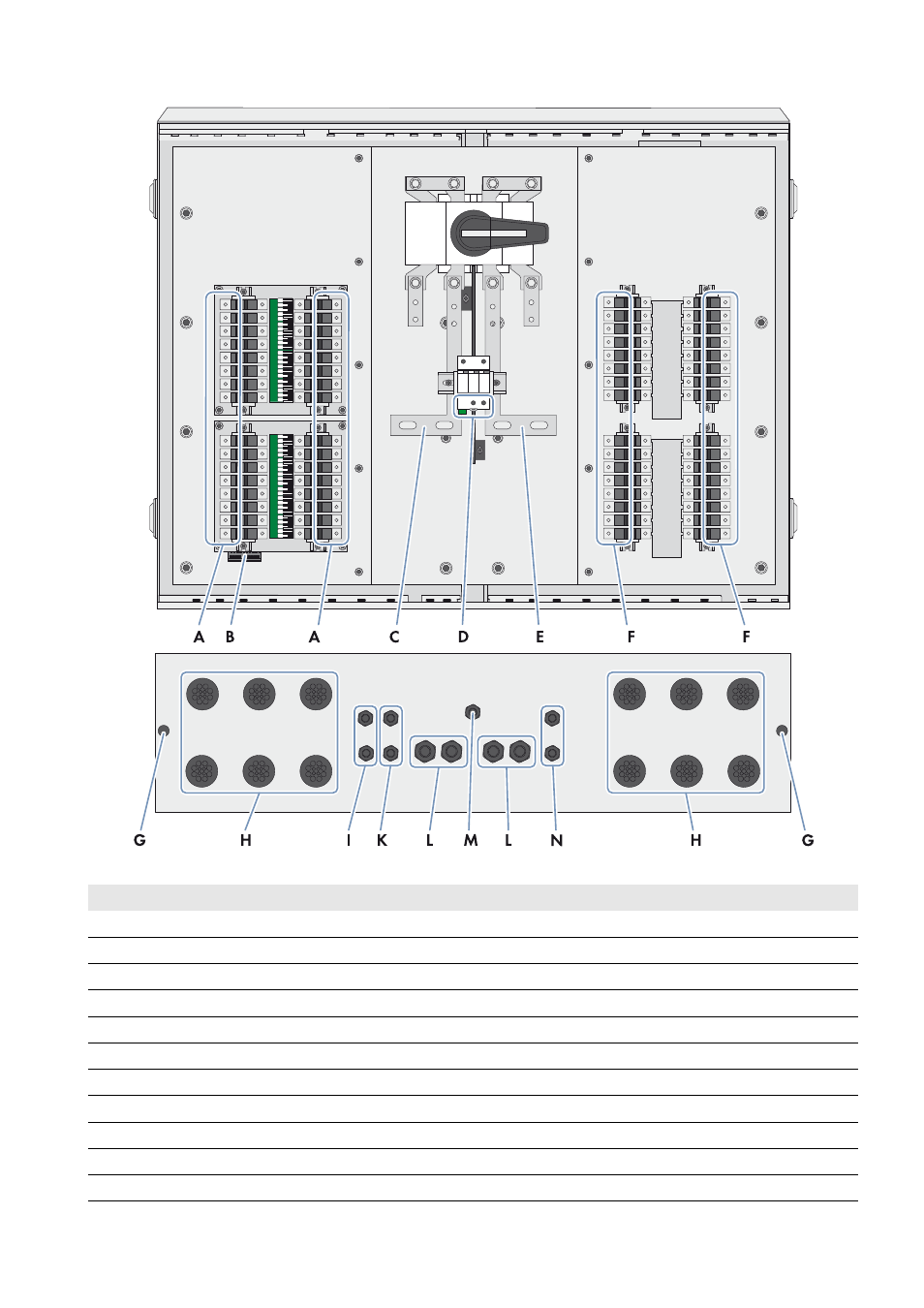

Abbildung 19: Hauptkomponenten des Sunny String-Monitors (am Beispiel des SSM16-21-BS)
Position Bezeichnung
A Anschlüsse der String-Kabel, +Pol
B Anschluss der Datenkabel
C Anschluss des DC-Hauptkabels, +Pol
D Anschluss des Erdungskabels
E Anschluss des DC-Hauptkabels, ‒Pol
F Anschlüsse der String-Kabel, ‒Pol
G Kondensatablauf
H Kabeldurchführungsplatte
I Kabelverschraubung mit ausschneidbaren Dichtungsringen
K Dichtstopfen
L Kabelverschraubung mit ausschneidbaren Dichtungsringen
