6 Elektrischer Anschluss
6.1 Sicherheit beim elektrischen Anschluss
6.2 Kabel in den Schaltschrank einführen

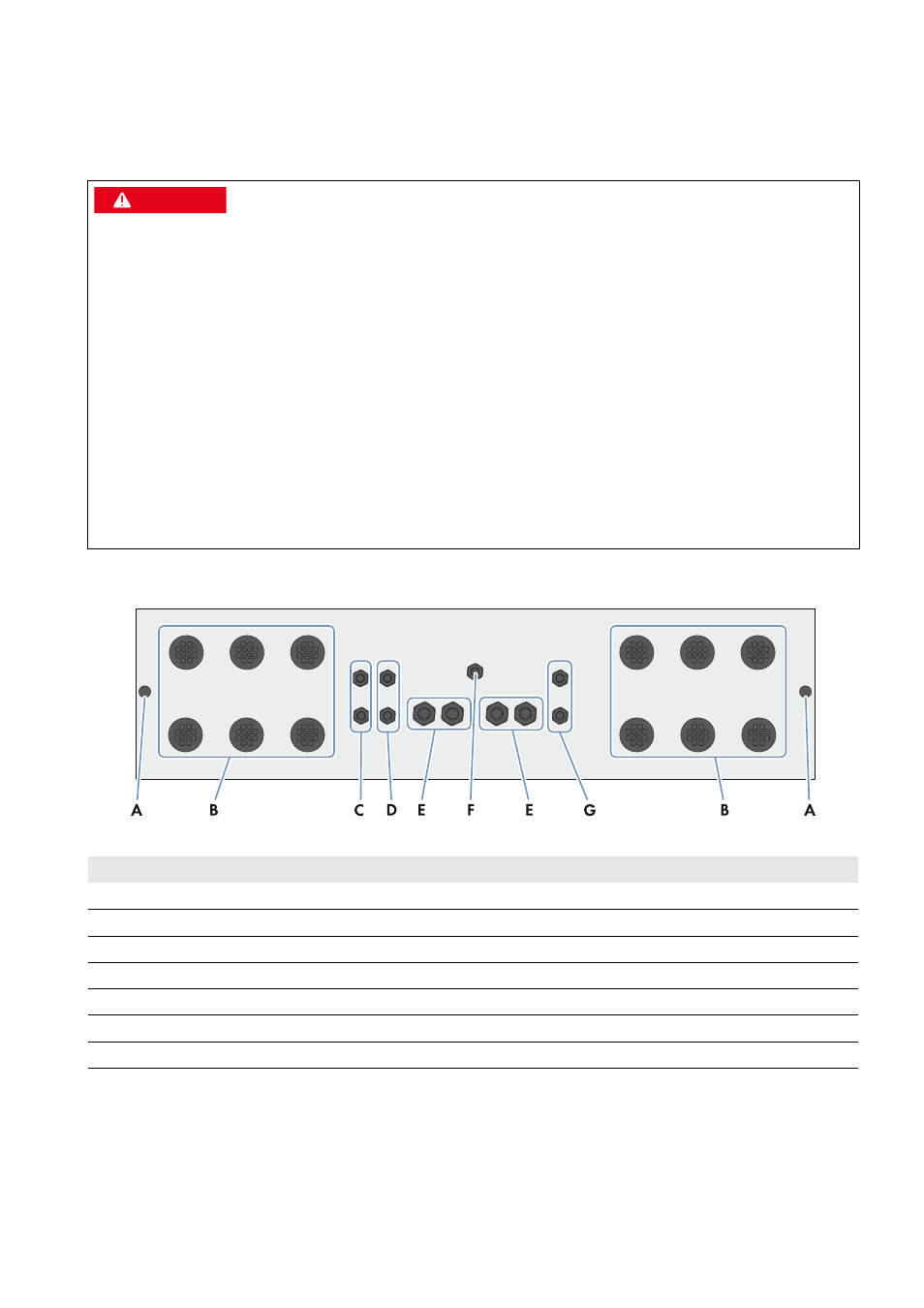

Abbildung 9: Unteransicht des Sunny String-Monitors mit Kabelverschraubungen (Beispiel)
Die Kabel durch die Kabeldurchführungsplatte führen
SMA Solar Technology AG empfiehlt eine zusätzliche Zugentlastung für die String-Kabel.
*()$+5
Lebensgefahr durch Stromschlag
An den spannungsführenden Bauteilen des Sunny String-Monitors liegen hohe Spannungen an. Arbeiten am Sunny
String-Monitor sind deshalb nur im spannungsfrei geschalteten Zustand und unter Beachtung der am Aufstellort gültigen
Richtlinien zulässig.
• Freischalten:
– DC-Lasttrennschalter im Sunny String-Monitor ausschalten.
– DC-Sicherungen im Zentral-Wechselrichter oder DC-Hauptverteiler im stromlosen Zustand ziehen. Dabei
NH-Sicherungsgriff verwenden.
– Die Sicherungshalter im Sunny String-Monitor nur im stromlosen Zustand öffnen.
• Gegen Wiedereinschalten sichern.
• Spannungsfreiheit feststellen.
• Erden und kurzschließen.
• Benachbarte, unter Spannung stehende Teile abdecken oder abschranken. Schutzabdeckungen müssen immer
montiert sein.
Position Bezeichnung Erklärung
A Kondensatablauf ‒
B Kabeldurchführungsplatte Für den Anschluss der String-Kabel
C Kabelverschraubung mit ausschneidbaren Dichtungsringen Für den Anschluss der Datenkabel
D Dichtstopfen Reserve
E Kabelverschraubung mit ausschneidbaren Dichtungsringen Für den Anschluss der DC‑Hauptkabel
F Kabelverschraubung mit ausschneidbaren Dichtungsringen Für den Anschluss des Erdungskabels
G Dichtstopfen Reserve
