5 Montage
SMA Solar Technology AG
22
SSMxx-21-IA-BS-JP-de-20
Installationsanleitung

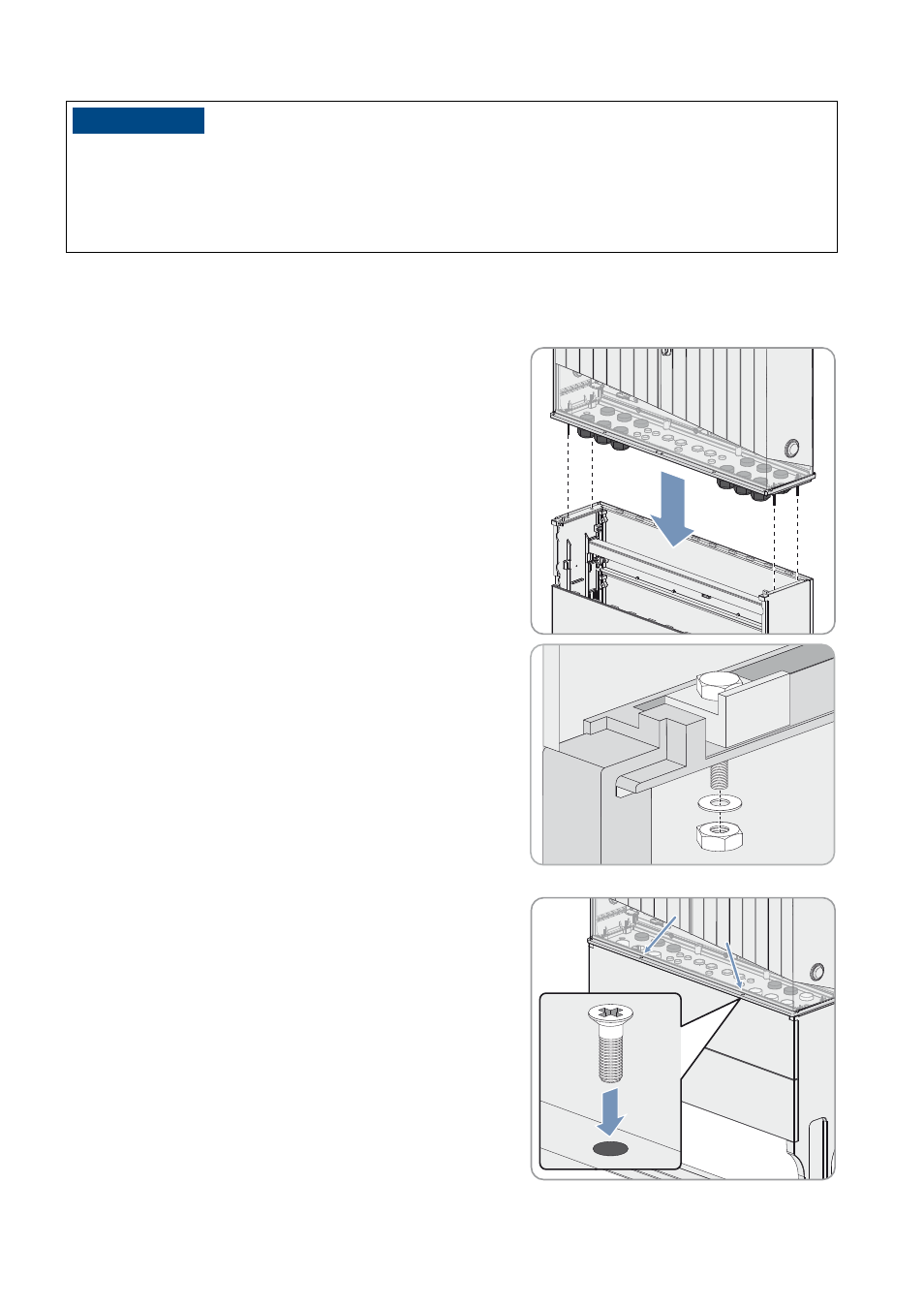

Vorgehen:
1. 4 Kappen in der Bodenplatte des Sunny String‑Monitors entfernen.
2. 4 Gewindestücke in die Gewindebuchsen der Bodenplatte von unten schrauben.
3. Den Sunny String-Monitor auf den Sockel stellen.
4. Den Sunny String-Monitor mit 4 Kotflügelscheiben und 4 Muttern
auf dem Sockel festschrauben (Drehmoment: 10 Nm).
5. Sicherstellen, dass der Sunny String-Monitor fest sitzt.
6. Nach dem Anschluss der Kabel die Sockelblende mit
2 Sicherungsschrauben an der Innenseite der Bodenplatte
befestigen.
"$)56/(
Beschädigung der Kabelverschraubungen und Steckverbindungen durch unsachgemäßen Transport und
Montage
Kabelverschraubungen und Steckverbindungen stehen aus dem Gehäuse hervor.
• Bei Transport und Montage darauf achten, dass die Kabelverschraubungen und Steckverbindungen nicht
beschädigt werden.
