6 Elektrischer Anschluss SMA Solar Technology AG
26 SSMxx-21-IA-BS-JP-de-20 Installationsanleitung
6.3.2 SSM8-21-BS-JP / SSM16-21-BS-JP
Die Ausstattung des Sunny String-Monitors ist abhängig von der Bestellvariante. In den Übersichtsgrafiken ist die
maximale Ausstattung des Sunny String-Monitors dargestellt.

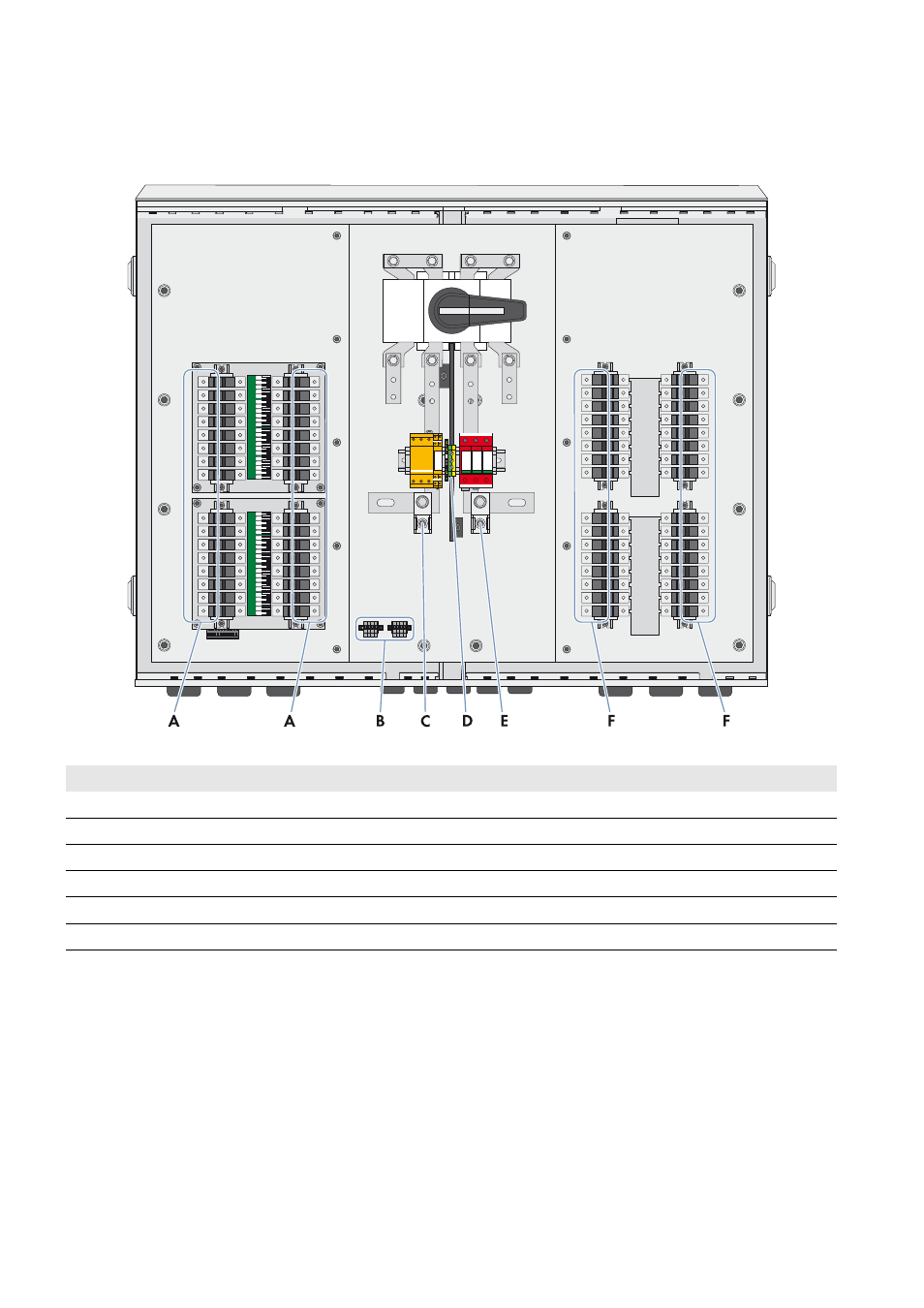

Abbildung 11: Anschlüsse (am Beispiel des SSM16-21-BS-JP)
Position Bezeichnung
A Anschlüsse der String-Kabel, +Pol
B Anschluss der Datenkabel
C Anschluss des DC-Hauptkabels, +Pol
D Anschluss des Erdungskabels
E Anschluss des DC-Hauptkabels, ‒Pol
F Anschlüsse der String-Kabel, ‒Pol
