4.1 Multicluster Box
Die Multicluster Box ist eine Komponente der SMA Multicluster-Technologie für Inselnetzsysteme, Ersatzstromsysteme
und Systeme zur Eigenverbrauchsoptimierung. Die Multicluster Box ist ein AC-Hauptverteiler, an den Sie bis zu 4 Cluster
anschließen können. Jedes Cluster ist 3-phasig und besteht aus 3 DC-seitig parallel geschalteten Wechselrichtern
Sunny Island 6.0H / 8.0H ab Software Release 3.5. Die Funktionen der Multicluster Box sind:
• AC-Hauptverteiler für die Wechselrichter Sunny Island, einen Generator, einen Verbraucher und eine PV-Anlage
• Lastabwurf
• Automatischer Bypass und Rückstromüberwachung für den Generator
• Aktives Anti-Islanding

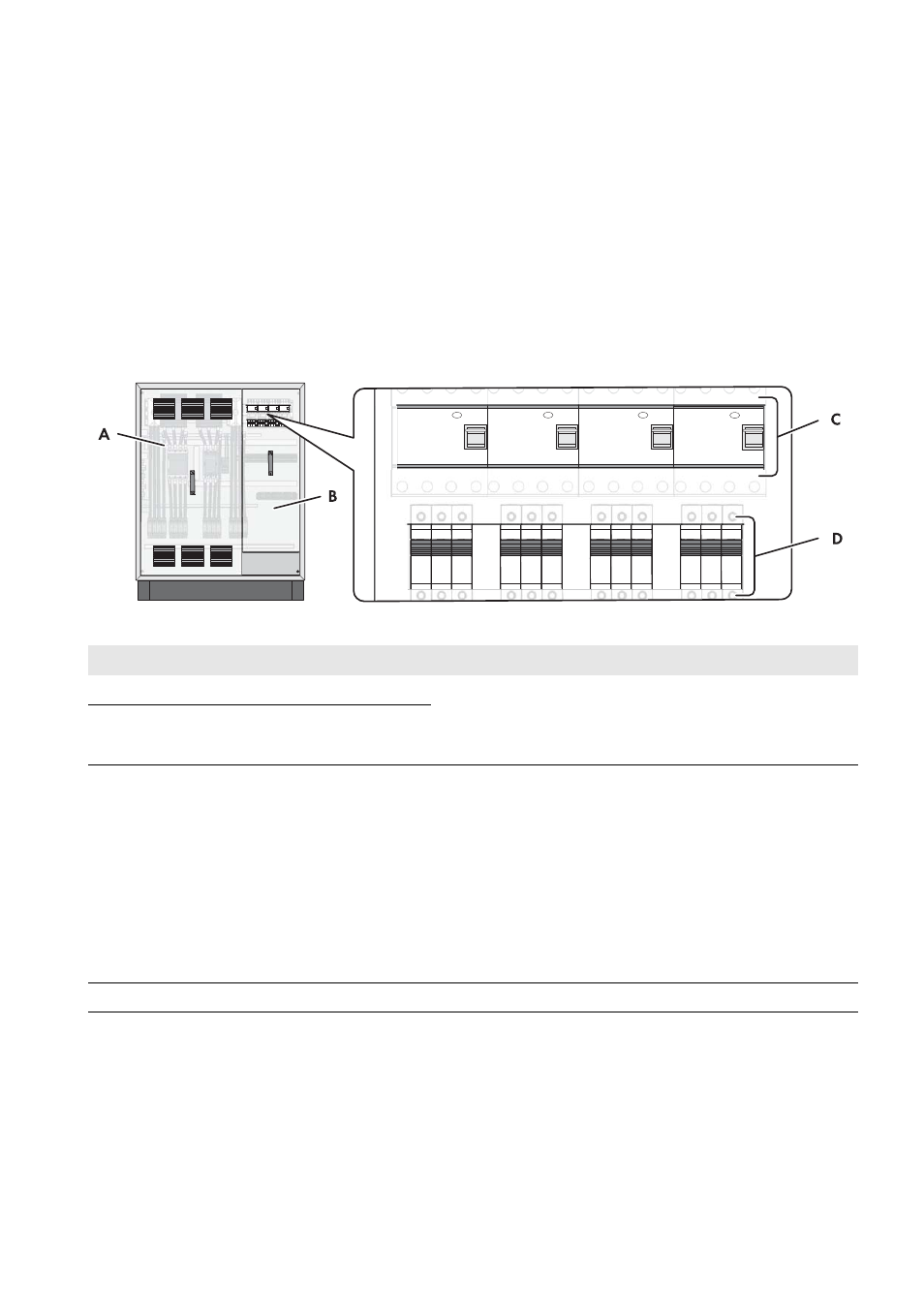

Abbildung 3: Multicluster Box bei geöffneter Schranktür
Position Bezeichnung Erklärung
A Schutzabdeckung Verhindern im laufenden Betrieb das versehentliche Berühren
spannungsführender Bauteile und schützen somit vor
Stromschlägen. Im laufenden Betrieb der Multicluster Box
müssen die Schutzabdeckungen stets montiert sein.
B Schutzabdeckung
C Fehlerstrom-Schutzeinrichtung Dient dem Schutz gegen Stromschlag und wird immer zusätzlich
zu bestehenden Schutzmaßen wie Isolierung oder Schutzerdung
eingesetzt. Sobald eine gefährliche Berührungsspannung auftritt,
schaltet die Fehlerstrom-Schutzeinrichtung die elektrischen
Verbraucher allpolig ab.
Dazu erfasst in der Fehlerstrom-Schutzeinrichtung ein
Summenstromwandler die elektrischen Ströme auf den Leitern L1,
L2, L3 und N. Die Summe dieser elektrischen Ströme ist im
normalen Betriebszustand gleich Null. Im Fehlerfall ergibt sich ein
Differenzstrom, der die Fehlerstrom-Schutzeinrichtung auslöst.
D Leitungsschutzschalter Zum Schutz der Leistungskabel der Wechselrichter Sunny Island
