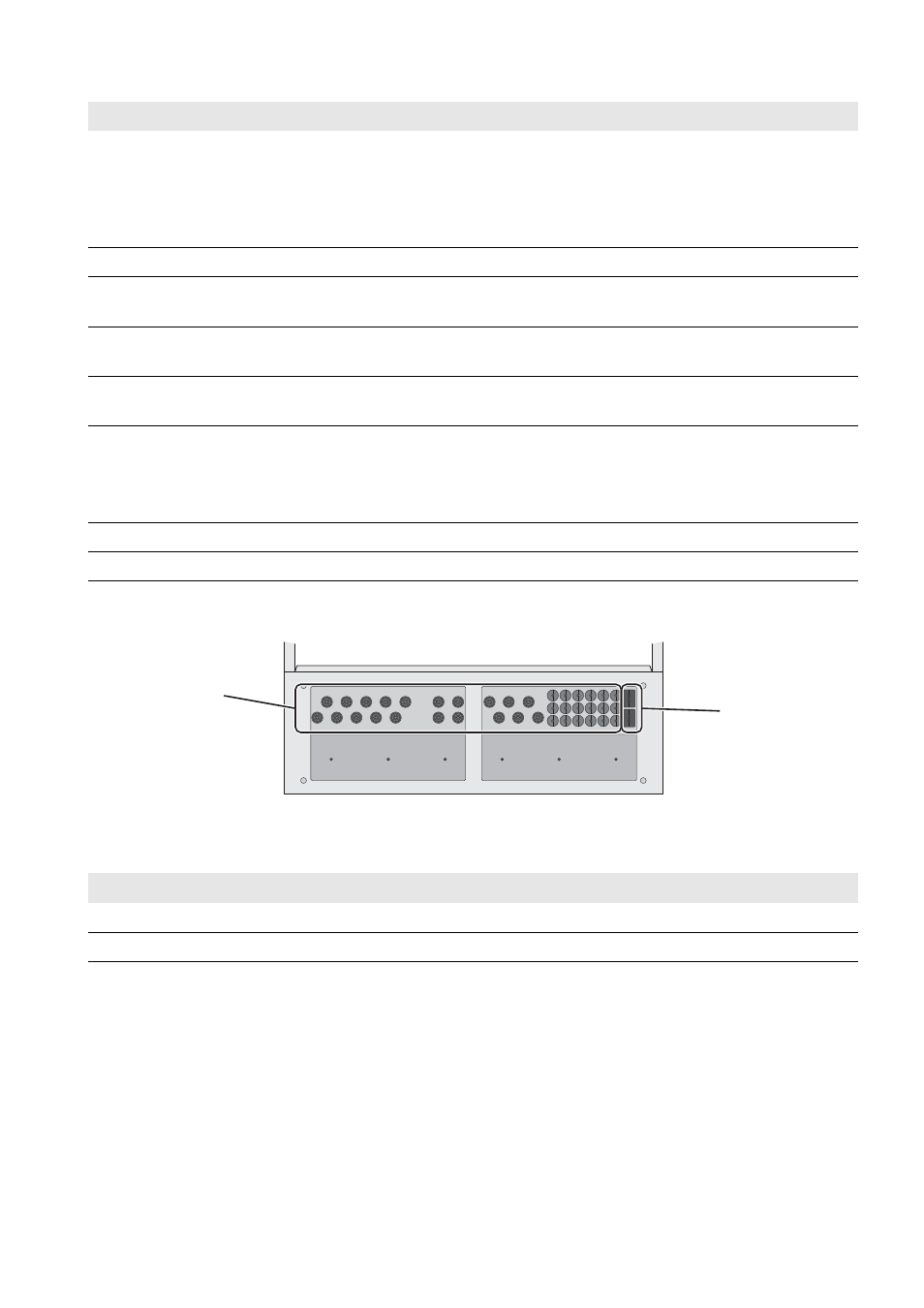

6.1.2 Kabeleinführungen am Boden
Abbildung 9: Übersicht der Kabeleinführungen
H Erdungsschiene X100 Für den Anschluss der Schutzleiter des Generators, der
elektrischen Verbraucher und der PV-Anlage
Bei Installation von Grid Connect Box oder NA Box wird hier
auch der Schutzleiter der Grid Connect Box oder der NA Box
angeschlossen.
I Kabelabfangschiene –
K Anschluss X104 mit
Federkraftklemmen L1, L2, L3 und N
Zum Anschließen der Außenleiter und des Neutralleiters der
PV-Anlage
L Anschluss X103 mit
Federkraftklemmen L1, L2, L3 und N
Zum Anschließen der Außenleiter und des Neutralleiters der
Hauptverteilung für elektrische Verbraucher
M Anschluss X102 mit
Federkraftklemmen L1, L2, L3 und N
Zum Anschließen der Außenleiter und des Neutralleiters des
Generators
N Anschluss X101 mit
Federkraftklemmen L1, L2, L3 und N
Zum Anschließen der Außenleiter und des Neutralleiters der
Grid Connect Box oder der NA Box
Bei ausschließlicher Installation der Multicluster Box werden
diese Anschlussklemmen nicht beschaltet.
O SIBUCTRL RJ45-Buchsen zum Anschließen der Datenkabel
P Sicherungen Zum Schutz der internen Verkabelung
Position Bezeichnung
A Bodenplatte mit Membranen zum Durchführen der Leistungskabel
B 2-teilige Kabeldurchführung zum Durchführen der Datenkabel
Position Bezeichnung Erklärung
B
A
