Fehlerstrom-Schutzeinrichtung

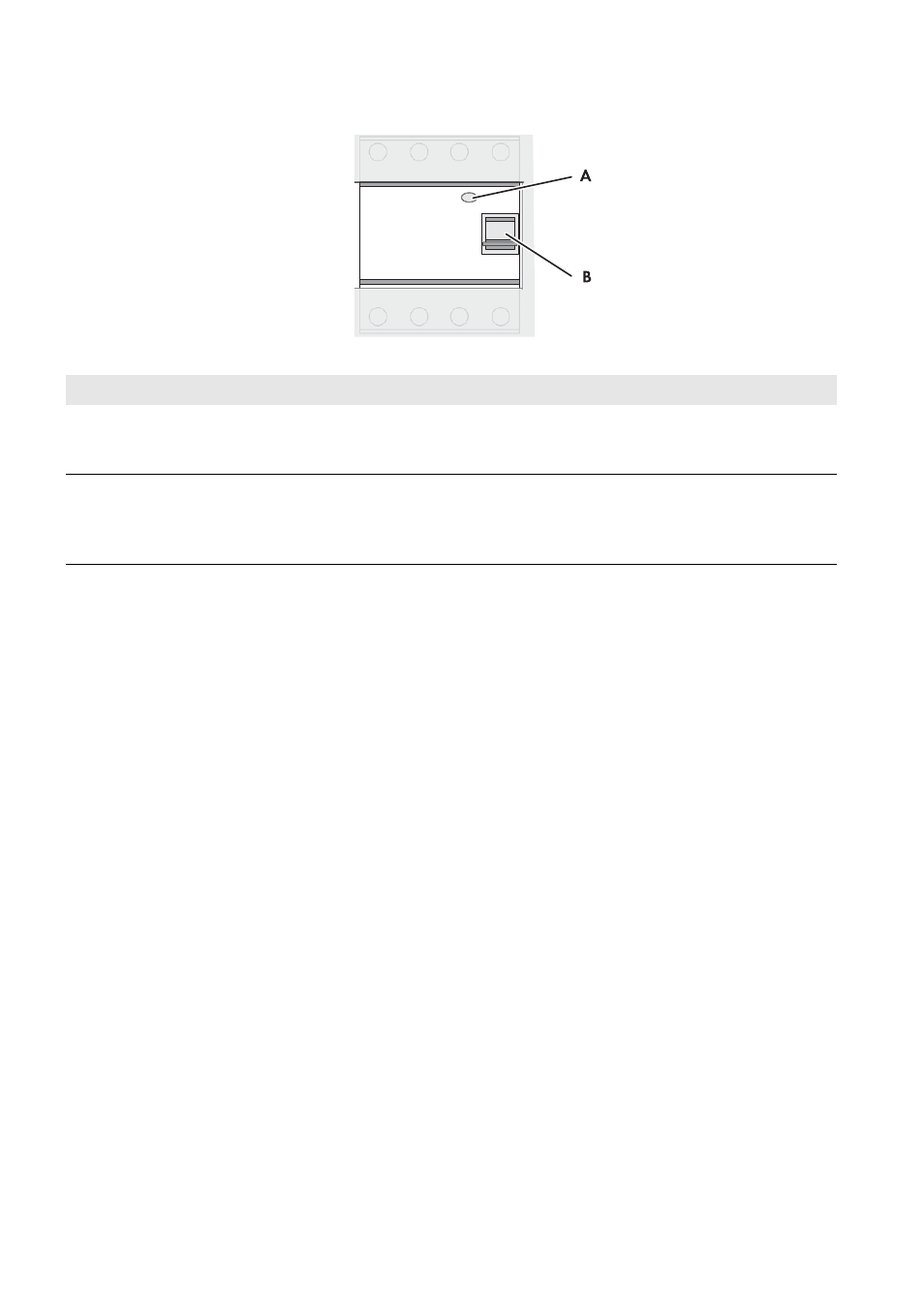

Abbildung 4: Übersicht der Fehlerstrom-Schutzeinrichtung
4.2 Erdung im Multicluster-System
Bei TN-S-, TN-C-S- und TT-Systemen muss für den Schutz bei indirekter Berührung spannungsführender Teile der
Neutralleiter geerdet werden. Beim Multicluster-System gib es für die Erdung des Neutralleiters folgende Möglichkeiten:
• Wenn das Multicluster-System einen Generator als netzbildende Quelle nutzt, muss das Multicluster-System
außerhalb der Multicluster Box auf Generator-Seite geerdet werden.
• Wenn das Multicluster-System an das öffentliche Stromnetz angeschlossen ist, ist das Multicluster-System im
Netzparallelbetrieb über das öffentliche Stromnetz geerdet. Bei einem Netzausfall muss sich das Multicluster-System
jedoch vom öffentlichen Stromnetz trennen. Bei dieser Trennung werden entweder nur die Außenleiter oder bei
allpoliger Trennung Außenleiter und Neutralleiter getrennt.
Bei allpoliger Trennung wird bei Netzausfall das Multicluster-System mit Außenleitern und Neutalleiter vom öffentlichen
Stromnetz getrennt. Durch die Trennung ist der Neutralleiter im Stromnetz des Multicluster-Systems nicht geerdet. Deshalb
muss in Multicluster-Systemen mit allpoliger Trennung das Erdungsschütz der Multicluster Box den Neutralleiter bei
Netzausfall erden. Das Erdungsschütz ermöglicht den Schutz bei indirekter Berührung spannungsführender Teile. Das
Erdungsschütz ist einfehlersicher aufgebaut.
Wenn der Neutralleiter des Multicluster-Systems mit dem öffentlichen Stromnetz verbunden ist, darf im Stromnetz des
Multicluster-Systems keine weitere Erdung bestehen. Deshalb trennt das Erdungsschütz der Multicluster Box die
Verbindung zwischen Neutralleiter und Erdpotenzial, wenn die NA Box oder Grid Connect Box das Multicluster-System
mit dem öffentlichen Stromnetz verbindet.
Beim Einsatz der Grid Connect Box kann die allpolige Trennung deaktiviert werden (siehe Betriebsanleitung der
Grid Connect Box). Wenn die allpolige Trennung aufgehoben werden soll, muss das öffentliche Stromnetz ein
TN-C-S-System sein. Das Multicluster-System darf dann nicht an einem TT- oder TN-S Netz betrieben werden.
Position Bezeichnung Erklärung
A Prüftaste Die einwandfreie Funktion der
Fehlerstrom-Schutzeinrichtung muss regelmäßig geprüft
werden (siehe Kapitel 10.1, Seite 37).
B Schalthebel Position „oben“: EIN - Fehlerstrom-Schutzeinrichtung ist
eingeschaltet.
Position „unten“: AUS - Fehlerstrom-Schutzeinrichtung hat
ausgelöst oder ist ausgeschaltet.
