6 Elektrischer Anschluss
SMA Solar Technology AG
18
MC-BOX-12-3-20-BE-de-10
Betriebsanleitung
6 Elektrischer Anschluss
6.1 Übersicht des Anschlussbereichs
6.1.1 Komponenten und Anschlüsse

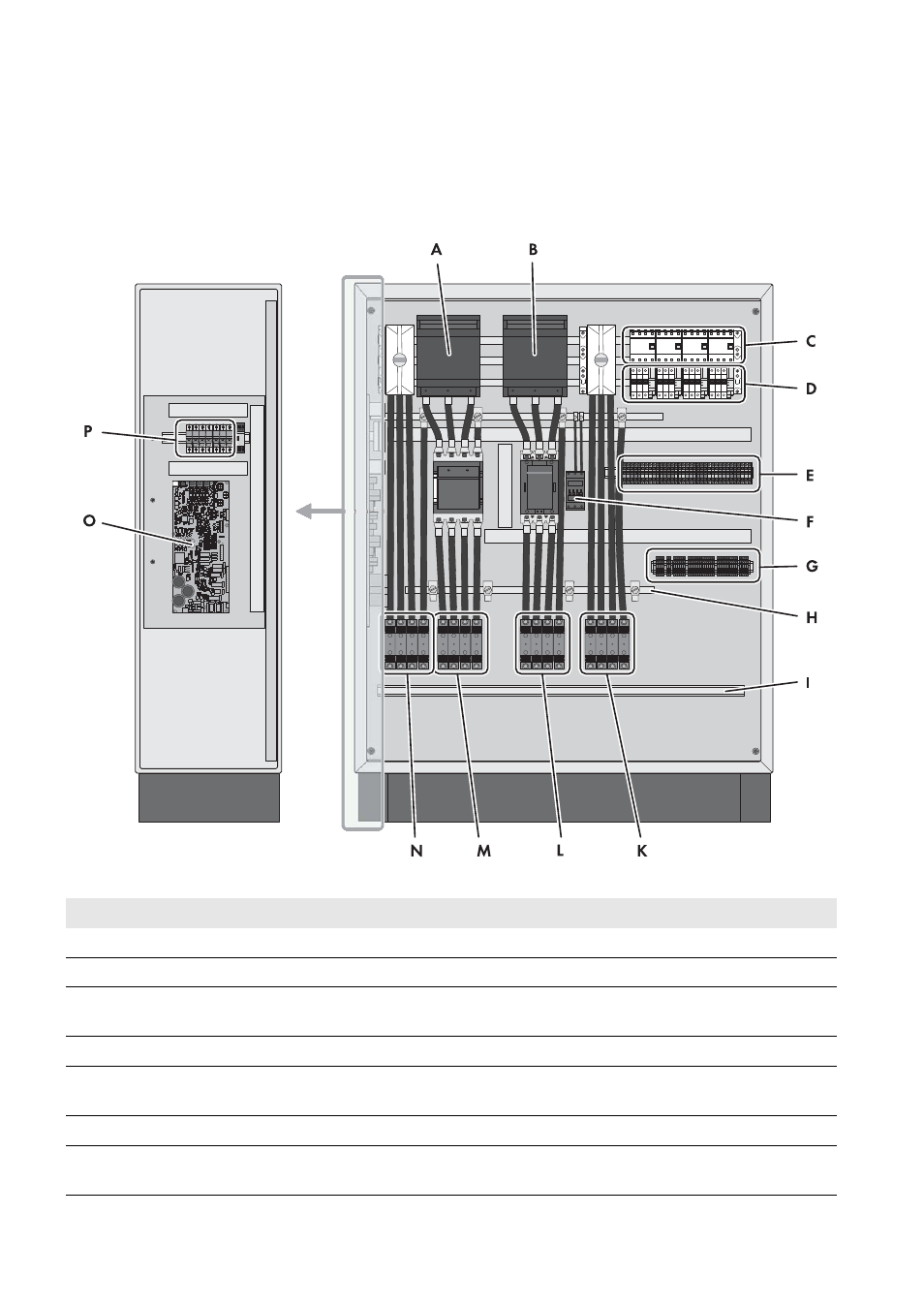

Abbildung 8: Übersicht des Anschlussbereichs
Position
Bezeichnung
Erklärung
A
Sicherungslasttrennschalter F101
Für NH1-Sicherungseinsätze des Anschlusses vom Generator
B
Sicherungslasttrennschalter F102
Für NH1-Sicherungseinsätze des Anschlusses der Lasten
C
Fehlerstrom-Schutzeinrichtung der
Wechselrichter Sunny Island
‒
D
Leitungsschutzschalter
Zum Schutz der Leistungskabel der Wechselrichter Sunny Island
E
Federkraftklemmen X105
Zum Anschließen der Leistungskabel von Wechselrichter
Sunny Island
F
Erdungsschütz
‒
G
Federkraftklemmen X106 - X113
Zum Anschließen der Steuerkabel von Wechselrichtern
Sunny Island, BatFuse, Grid Connect Box oder NA Box
