6 Elektrischer Anschluss
Betriebsanleitung
MC-BOX-12-3-20-BE-de-10
21
Vorgehen:
1. Die Leistungskabel in die Multicluster Box einführen (siehe Kapitel 9.3.1, Seite 32).

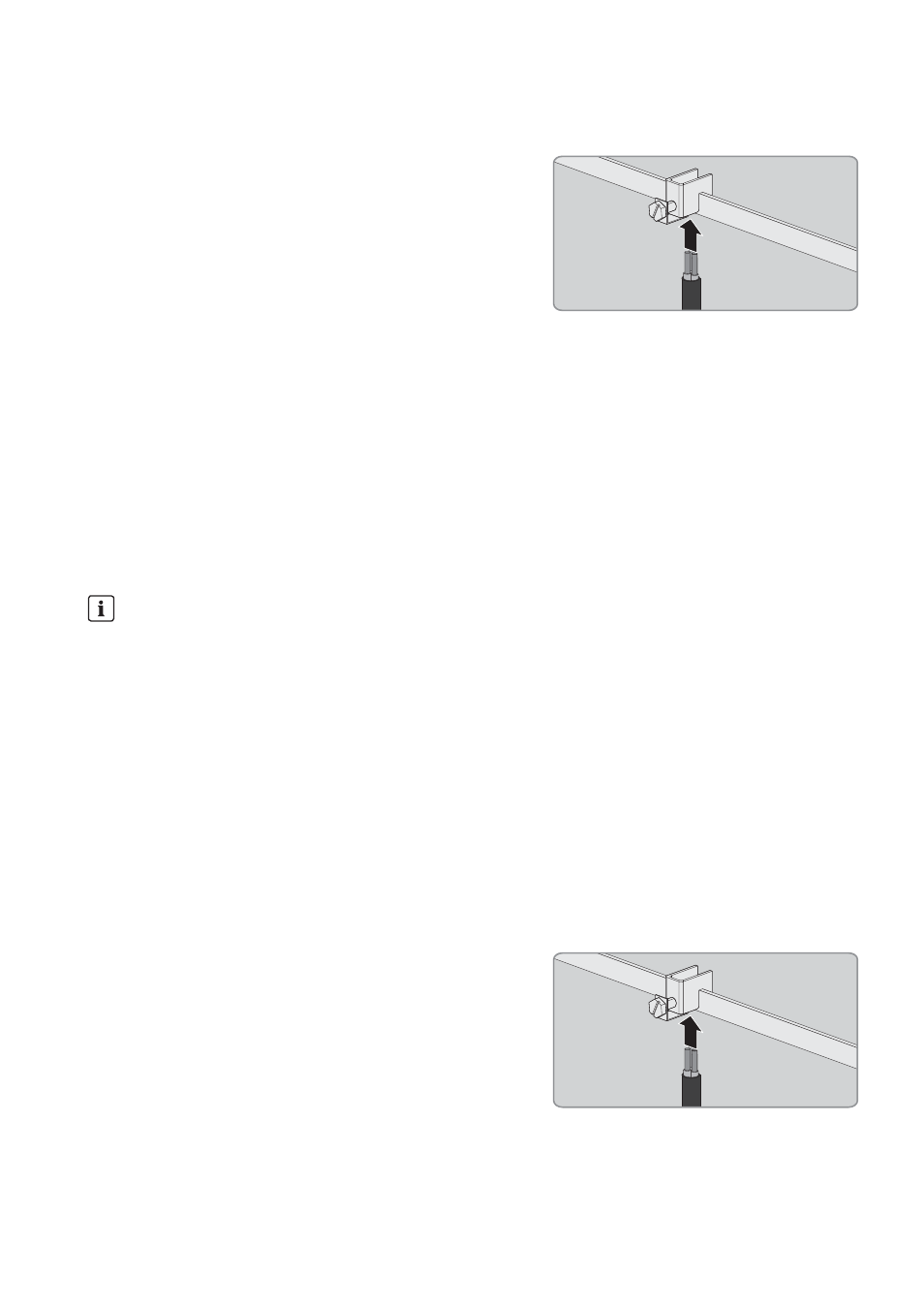

2. Den Schutzleiter an der Erdungsschiene anschließen (SW 17,
Anzugsdrehmoment: 15 Nm). Dazu die Schraubklemme aus dem
Lieferumfang verwenden.
3. Den Neutralleiter an der Federkraftklemme N am Anschluss X102:4 anschließen (siehe Kapitel 9.4.1, Seite 35).
4. Die Außenleiter an den Federkraftklemmen L1, L2 und L3 am Anschluss X102:1-3 anschließen.
5. Sicherstellen, dass am Anschluss des Generators ein rechtes Drehfeld anliegt.
6. Für die Zugentlastung der Leistungskabel die Leistungskabel an der dafür vorgesehenen Kabelabfangschiene
befestigen. Dazu mitgelieferte Kabelschellen und Gegenwannen verwenden.
7. Anhand der Verlegeart des Kabels und anhand der Installationsbedingungen den notwendigen Sicherungseinsatz
für den Sicherungslasttrennschalter bestimmen und in den Sicherungslasttrennschalter Generator
einsetzen.
6.4 Öffentliches Stromnetz anschließen
Um zusätzlich zum Generator das öffentliche Stromnetz anzuschließen, muss zwischen öffentlichem Stromnetz und
Multicluster Box eine Grid Connect Box oder eine NA Box installiert werden.
Voraussetzungen:
☐ Bei Grid Connect Box: Die Grid Connect Box muss ordnungsgemäß aufgestellt sein (siehe Betriebsanleitung der
Grid Connect Box).
☐ Bei NA Box: Die NA Box muss ordnungsgemäß aufgestellt sein (siehe Betriebsanleitung der NA Box).
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Leiterquerschnitt: 120 mm² bis 150 mm²
☐ Die Leistungskabel müssen erdschluss- und kurzschlusssicher verlegt sein.
Vorgehen:
1. Die Leistungskabel in die Multicluster Box einführen (siehe Kapitel 9.3.1, Seite 32).
2. Den Schutzleiter an der Erdungsschiene anschließen
(SW 17,
Anzugsdrehmoment: 15 Nm). Dazu die Schraubklemme aus dem
Lieferumfang verwenden.
3. Den Neutralleiter an der Federkraftklemme N am Anschluss X101:4 anschließen (siehe Kapitel 9.4.1, Seite 35).
4. Die Außenleiter an den Federkraftklemmen L1, L2 und L3 am Anschluss X101:1-3 anschließen.
Ausgangssicherung des Netzanschlusses hat Einfluss auf Auslegung der Leistungskabel der PV‑Anlage
Beachten Sie, dass die Auslegung der Netzsicherung die Auslegung des Kabels der PV-Anlage beeinflusst (siehe
