6.6 PV-Anlage anschließen
Kabelauslegung:
Bei einem Kurzschluss im Kabel der PV-Anlage fließen über das nicht abgesicherte Kabel zwischen Multicluster Box und
PV-Hauptverteilung die vom Generator oder Grid Connect Box / NA Box getriebenen Kurzschluss-Ströme. Die Kabel auf
die Sicherung des Generators oder der Grid Connect Box / NA Box auslegen.
Die PV-Wechselrichter sowie die Wechselrichter Sunny Island können bei der Betrachtung des Leitungsschutzes im
Kurzschlussfall unberücksichtigt bleiben, da diese bauartbedingt im Kurzschlussfall die Leistungskabel nicht gefährden
können.
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Leiterquerschnitt: 120 mm² bis 150 mm²
☐ Die Leistungskabel müssen erdschluss- und kurzschlusssicher verlegt sein.
Vorgehen:
1. Die Leistungskabel in die Multicluster Box einführen (siehe Kapitel 9.3.1, Seite 32).

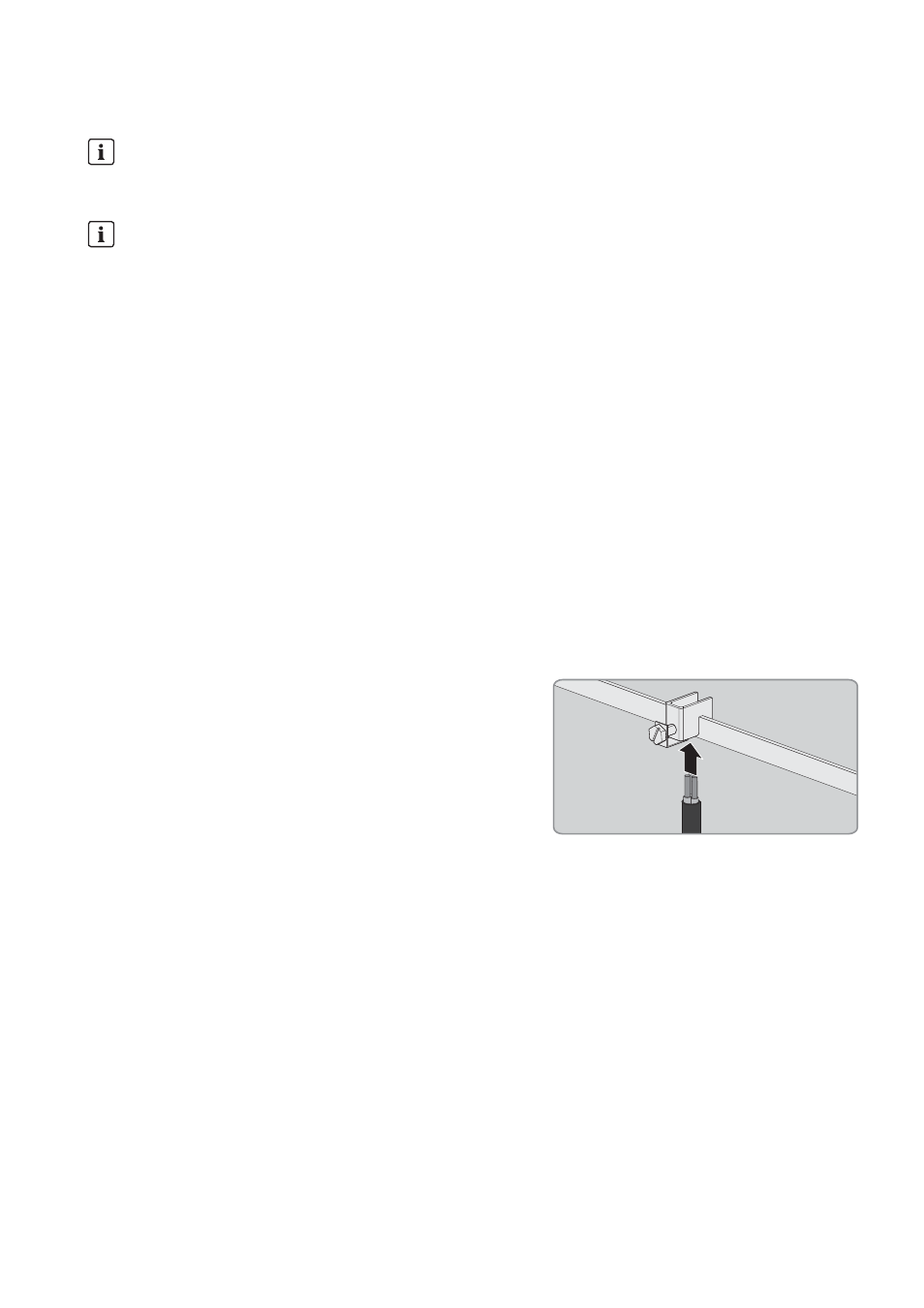

2. Den Schutzleiter an der Erdungsschiene anschließen
(SW 17,
Anzugsdrehmoment: 15 Nm). Dazu die Schraubklemme aus dem
Lieferumfang verwenden.
3. Den Neutralleiter an der Federkraftklemme N am Anschluss X104:4 anschließen (siehe Kapitel 9.4.1, Seite 35).
4. Die Außenleiter an den Federkraftklemmen L1, L2 und L3 am Anschluss X104:1-3 anschließen.
5. Für die Zugentlastung der Leistungskabel die Leistungskabel an der dafür vorgesehenen Kabelabfangschiene
befestigen. Dazu mitgelieferte Kabelschellen und Gegenwannen verwenden.
Anschluss anderer Energiequellen
Anstatt einer PV-Anlage können Sie auch andere Energiequellen (z. B. Kleinwindenergieanlagen) an die
Multicluster Box anschließen.
Leitungsschutz
Die Multicluster Box ersetzt nicht den Verteilungs- und Sicherungskasten der PV-Anlage (PV-Hauptverteiler).
Installieren Sie zur Absicherung und Trennung einen Leitungsschutzschalter und gegebenenfalls eine
Fehlerstrom-Schutzeinrichtung zwischen Multicluster Box und PV-Anlage. Beachten Sie hierzu alle am Installationsort
geltenden Normen und Richtlinien.
