6 Elektrischer Anschluss SMA Solar Technology AG
24 MC-BOX-12-3-20-BE-de-10 Betriebsanleitung
6.7 Wechselrichter Sunny Island anschließen

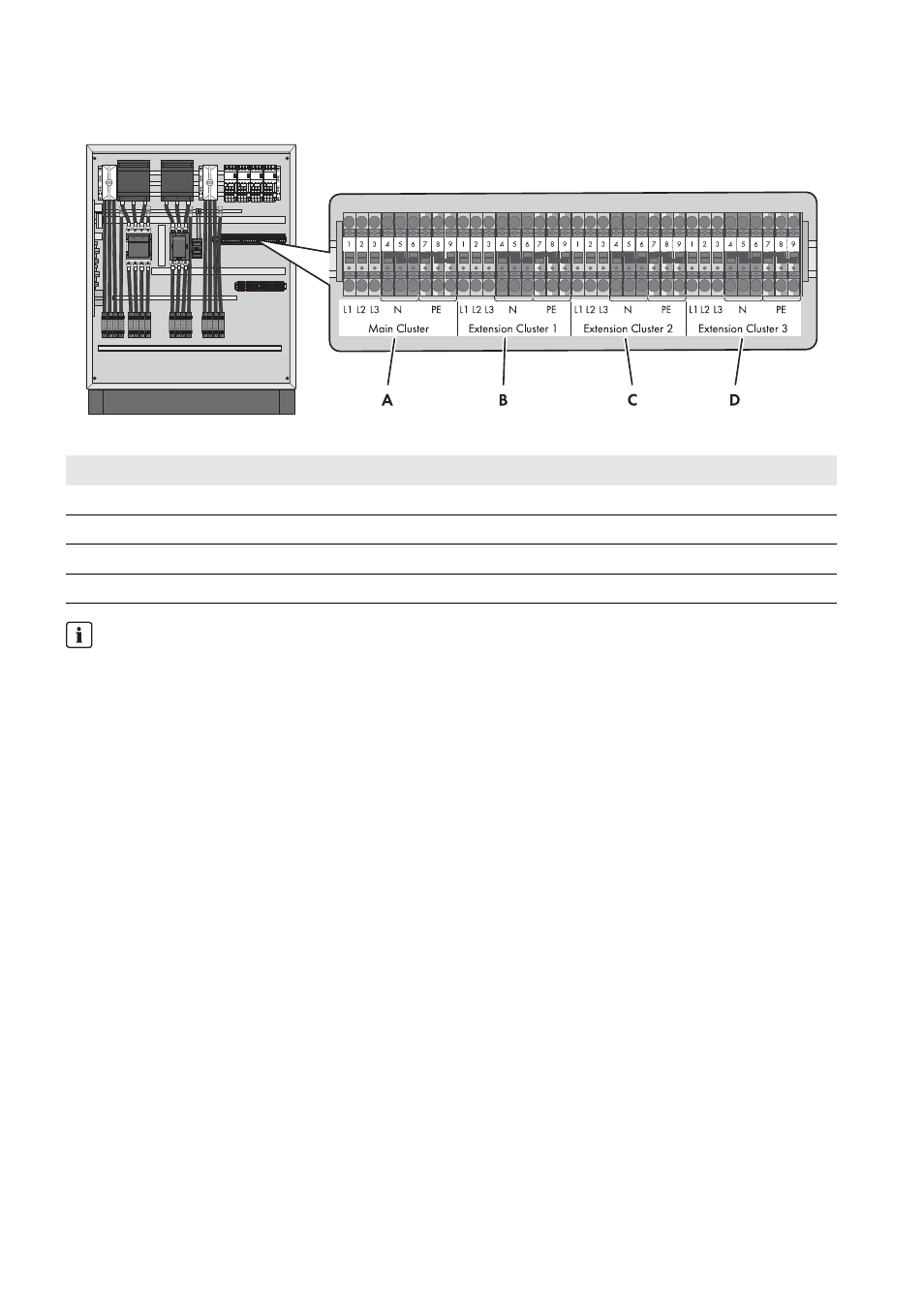

Abbildung 11: Übersicht der Federkraftklemmen für den Anschluss der Leistungskabel
Kabelanforderung:
☐ Material der Leiter: Kupfer
Vorgehen:
1. Die Leistungskabel in die Multicluster Box einführen (siehe Kapitel 9.3.1, Seite 32).
2. Die Außenleiter, die Neutralleiter und die Schutzleiter aller Wechselrichter Sunny Island an den Federkraftklemmen
X105 für die Wechselrichter Sunny Island anschließen (siehe Kapitel 9.4.1, Seite 35).
6.8 Multicluster-System erden
Die Neutralleiter innerhalb der Multicluster Box sind werksseitig nicht mit dem Schutzleiter verbunden. Um einen sicheren
Betrieb des Multicluster-Systems zu ermöglichen, ist vor Inbetriebnahme folgende Maßnahme notwendig.
Kabelanforderung:
☐ Material der Leiter: Kupfer
Vorgehen:
• Multicluster-System außerhalb der Multicluster Box auf der Generator-Seite erden. Dazu den Neutralleiter mit dem
Schutzleiter verbinden und die am Installationsort geltenden Normen und Richtlinien beachten.
Position Erklärung
A Anschlussklemme für die Leistungskabel des Main Clusters
B Anschlussklemme für die Leistungskabel des Extension Clusters 1
C Anschlussklemme für die Leistungskabel des Extension Clusters 2
D Anschlussklemme für die Leistungskabel des Extension Clusters 3
Absicherung des Wechselrichters Sunny Island
Die Leistungskabel jedes Wechselrichters Sunny Island sind mit einem Leitungsschutzschalter 40 A im Inneren der
Multicluster Box abgesichert.
