6 Elektrischer Anschluss SMA Solar Technology AG
20 MC-BOX-12-3-20-BE-de-10 Betriebsanleitung
6.2 Multicluster Box ohne Grid Connect Box oder NA Box installieren
Wenn die Multicluster Box ohne Grid Connect Box und NA Box installiert wird, müssen die Anschlussklemmen des
Erdungsschütz und des Generatorschütz mit einer Drahtbrücke versehen werden.

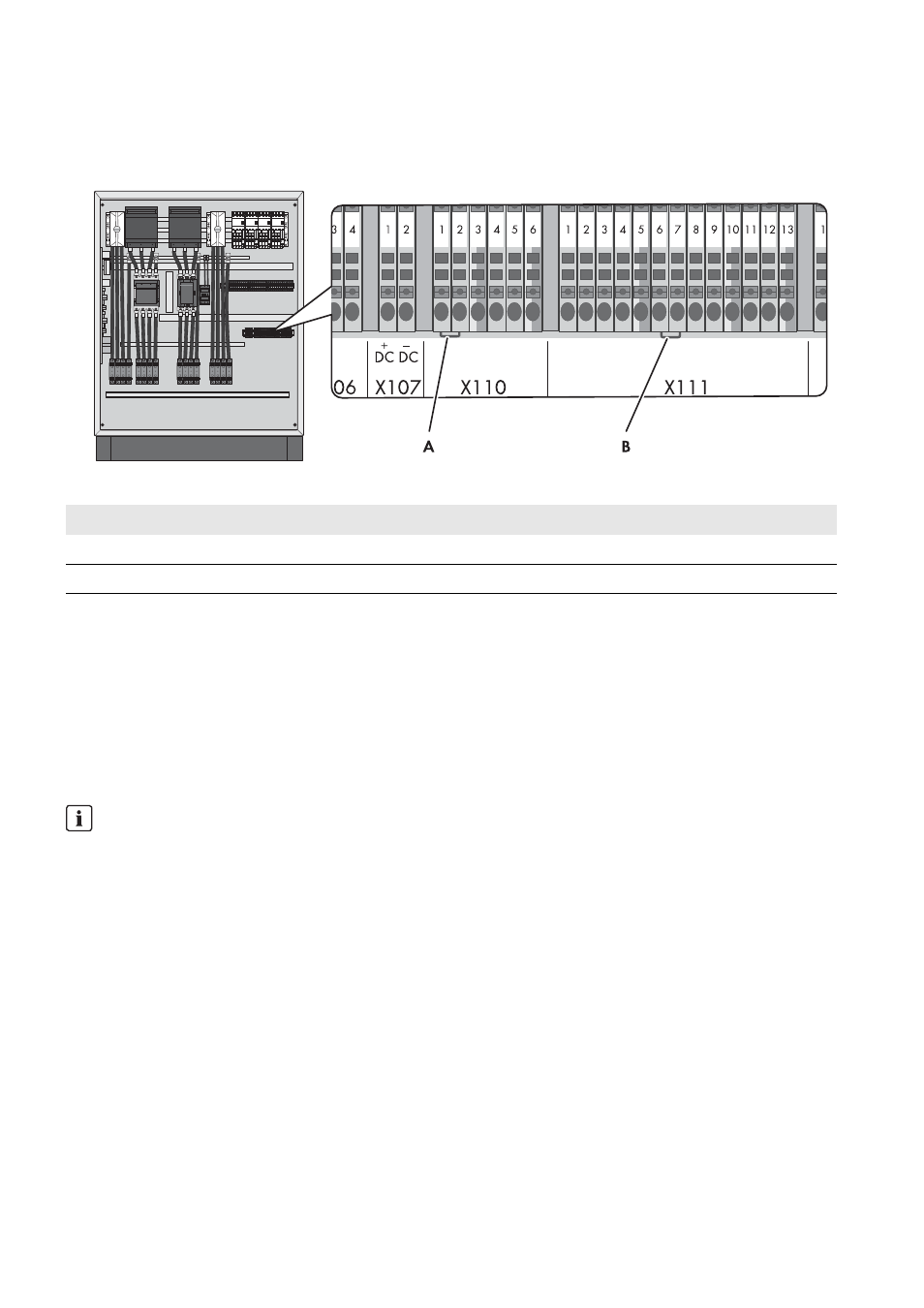

Abbildung 10: Übersicht der gesetzten Drahtbrücken bei Installation der Multicluster Box ohne Grid Connect Box oder NA Box
Vorgehen:
1. X110:1 und X110:2 für die Verriegelung des Erdungsschütz mit einer Drahtbrücke kurzschließen.
2. X111:6 und X111:7 für die Verriegelung des Generatorschütz mit einer Drahtbrücke kurzschließen.
6.3 Generator anschließen
Sie können an die Multicluster Box einen 3-phasigen Generator anschließen. Die Außenleiter werden in der
Multicluster Box über Sicherungslasttrennschalter geführt. Werkseitig sind NH1-Sicherungseinsätze 200 A in den
Sicherungslasttrennschalter eingebaut.
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Leiterquerschnitt: 120 mm² bis 150 mm²
☐ Wenn der Generator keine Ausgangssicherung hat, müssen die Anschlusskabel des Generators erdschluss- und
kurzschlusssicher verlegt sein.
Position Erklärung
A Drahtbrücke für Verriegelung des Erdungsschützes
B Drahtbrücke für Verriegelung des Generatorschützes
Ausgangssicherung des Generators hat Einfluss auf Auslegung der Leistungskabel der PV‑Anlage
Beachten Sie, dass die Auslegung der Ausgangssicherung des Generators die Auslegung des Kabels der PV-Anlage
beeinflusst (siehe Kapitel 6.6 „PV-Anlage anschließen“, Seite 23).
