SMA Solar Technology AG 9 Wiederkehrende Handlungen
Betriebsanleitung MC-BOX-12-3-20-BE-de-10 35

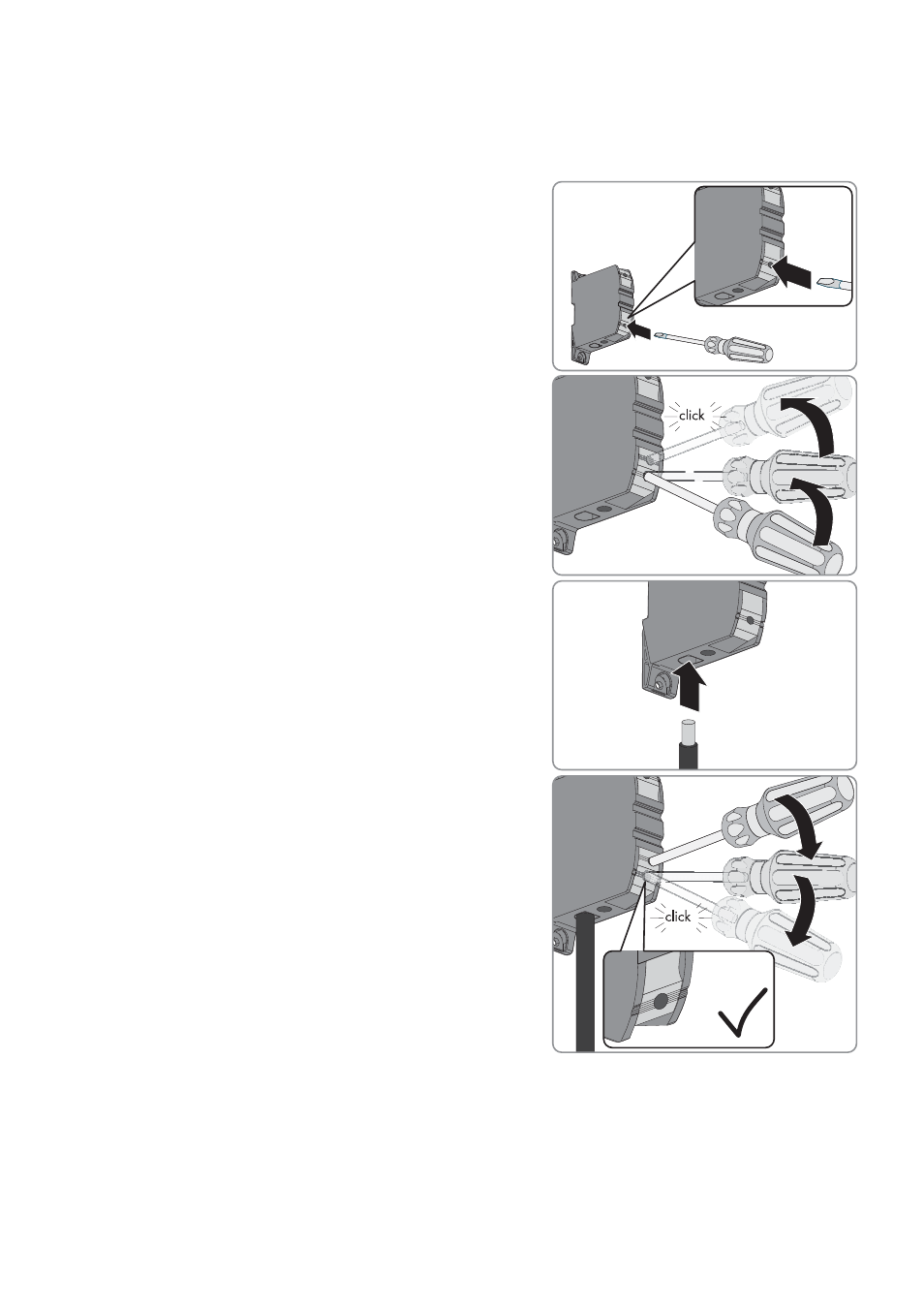

9.4 Anschluss an Federkraftklemmen
9.4.1 Leistungskabel an Federkraftklemmen anschließen
1. Den Schraubendreher in den Klemmkontakt der Federkraftklemme
einführen.
2. Den Schraubendreher im Klemmkontakt in 2 Schritten bis zum
Anschlag nach oben drücken. Dadurch spannen Sie die Feder der
Federkraftklemme vor. Die Federkraftklemme knackt hörbar, wenn
der Klemmkontakt vorgespannt ist.
3. Die abisolierte Ader in die Federkraftklemme bis zum Anschlag
einführen. Dabei darauf achten, dass die Isolierung nicht
geklemmt wird.
4. Den Schraubendreher im Klemmkonakt nach unten drücken und
aus dem Klemmkontakt herausziehen.
☑ Die Feder der Federkraftklemme klemmt die Ader fest.
5. Sicherstellen, dass die Ader fest sitzt und die Isolierung nicht mit untergeklemmt ist.
