SMA Solar Technology AG 6 Elektrischer Anschluss
Betriebsanleitung MC-BOX-12-3-20-BE-de-10 25
6.9 Anschluss der Steuerkabel
6.9.1 Belegung der Federkraftklemmen

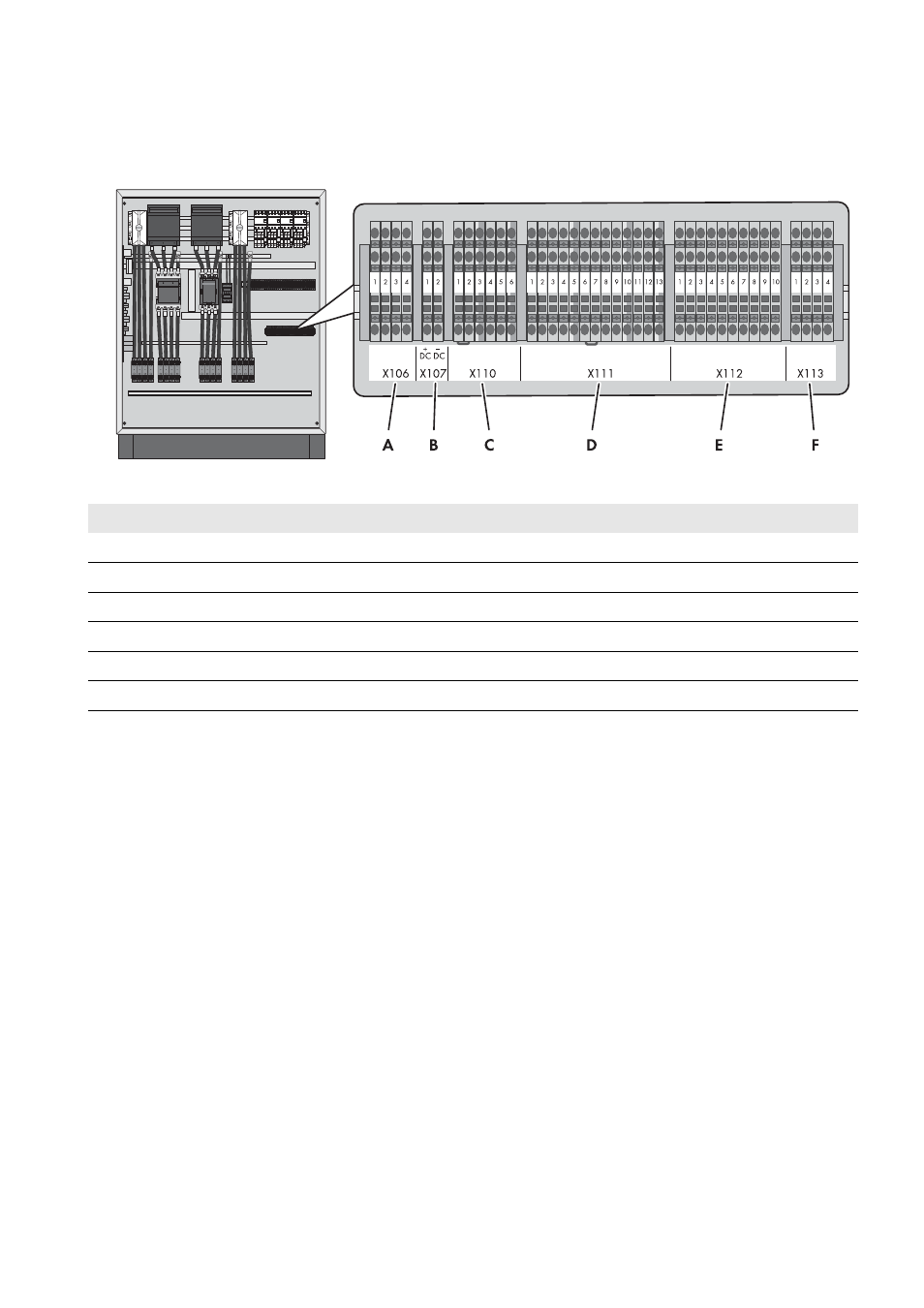

Abbildung 12: Übersicht der Federkraftklemmen für den Anschluss der Steuerkabel
6.9.2 Steuerkabel der Wechselrichter Sunny Island anschließen
Die Sunny Island des Main Clusters müssen über einige Steuerkabel mit der Multicluster Box verbunden werden. Diese
Steuerkabel übertragen Mess- und Steuersignale zwischen den Sunny Island des Main Clusters und der Multicluster Box.
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Leiterquerschnitt: 1,5 mm² bis 2,5 mm²
Vorgehen:
1. Die Steuerkabel in die Multicluster Box einführen (siehe Kapitel 9.3.1, Seite 32).
2. Die Kabel an den Federkraftklemmen X106, X112 und X113 anschließen (siehe Kapitel 9.4.2, Seite 36):
• X106: Steuerspannung des Main Cluster
• X112: Steuerkabel vom Sunny Island 1 des Main Clusters
• X113: Steuerkabel vom Sunny Island 2 des Main Clusters
6.9.3 BatFuse anschließen
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Leiterquerschnitt: 1,5 mm² bis 2,5 mm²
Position Bezeichnung Erklärung
A X106 Steuerspannung vom Sunny Island Main Cluster
B X107 DC-Versorgung für den Anschluss an die BatFuse
C X110 Anschluss der Steuerkabel von Grid Connect Box oder NA Box
D X111 Anschluss der Steuerkabel von Grid Connect Box oder NA Box
E X112 Anschluss der Steuerkabel zum Sunny Island 1 des Main Clusters
F X113 Anschluss der Steuerkabel zum Sunny Island 2 des Main Clusters
