Vorgehen:
1. Grube ausheben. Dabei die Eingrabtiefe für den Sockel von 660 mm beachten. Tipp: An den Seiten des Sockels ist
die optimale Eingrabtiefe markiert.
2. Den Sockel in die ausgehobene Grube stellen. Dabei muss sich die Seite mit der Sockelblende vorne befinden.

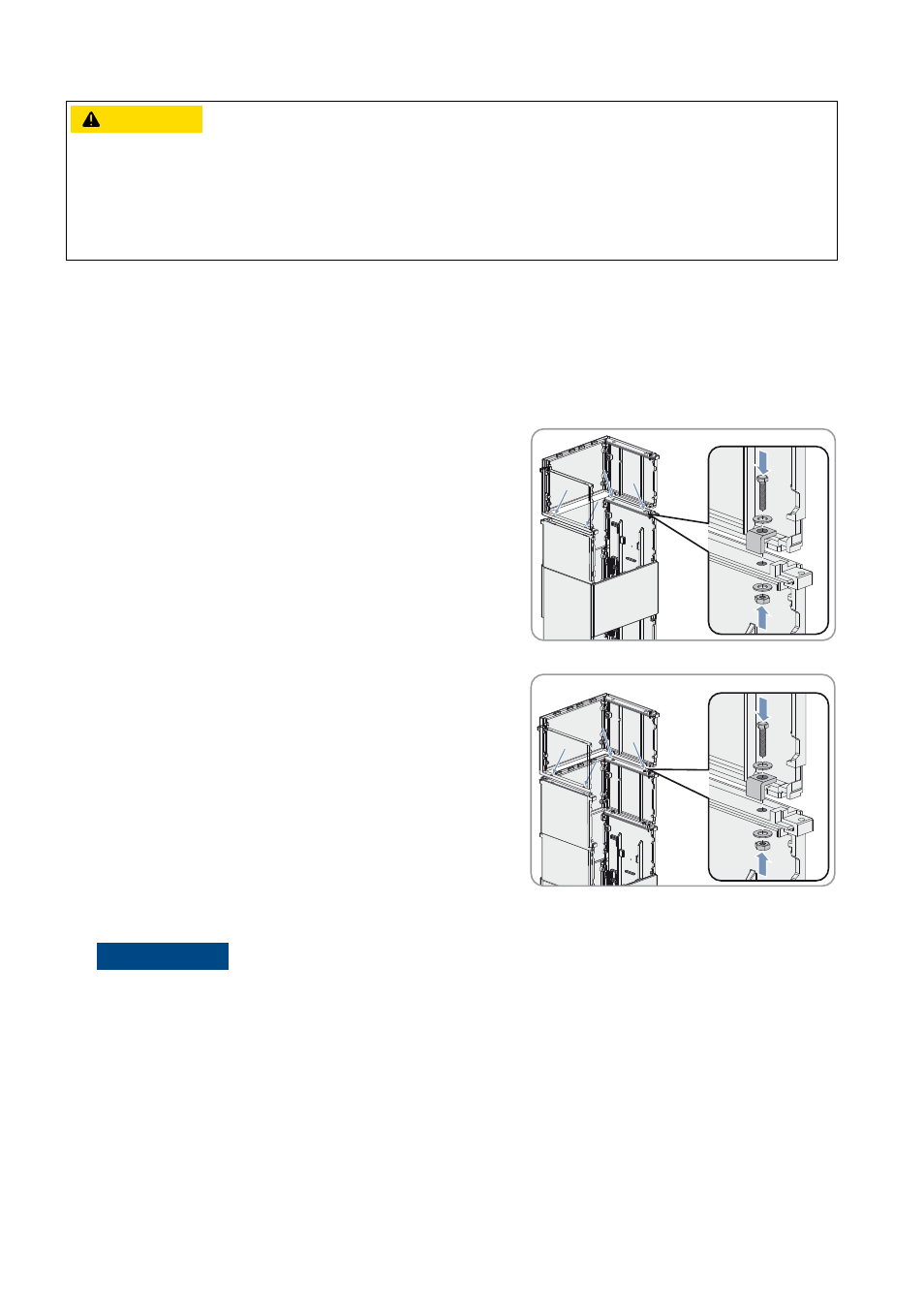

3. Sockelverlängerungen auf dem Sockel befestigen:
• Erste Sockelverlängerung auf den Sockel stellen.
• Erste Sockelverlängerung an den 4 Befestigungspunkten
festschrauben. Dabei die Vierkantscheiben mit Lasche
verwenden.
• Zweite Sockelverlängerung auf die erste Sockelverlängerung
stellen.
• Zweite Sockelverlängerung an den 4 Befestigungspunkten
festschrauben. Dabei die Vierkantscheiben mit Lasche
verwenden.
4. Alle für den Anschluss der Communit notwendigen Kabel verlegen. Dabei die Schutzmaßnahmen entsprechend der
Verlegeart und Verlegevorschriften der Kabelhersteller beachten.
5. Alle notwendigen Kabel durch den Sockel und die Sockelverlängerungen einführen. Dabei die Länge der Kabel bis
zu den Anschlusspunkten berücksichtigen (siehe Kapitel 6.1 „Übersicht des Anschlussbereichs“, Seite 22).
6. Grube mit Feinkies bis zur Eingrabtiefe auffüllen.
7. Erdreich ausreichend verdichten.
8. Sicherstellen, dass Sockel fest sitzt.
9. Communit auf die Sockelverlängerung aufstellen.
9256,&+7
Verletzungsgefahr durch unsachgemäße Transport und Montage des Produkts
Das Produkt ist schwer. Beim Versuch, das Produkt allein zu bewegen, kann es zu Verletzungen kommen. Das maximale
Gewicht des Produkts beträgt 45 kg.
• Das Produkt immer mit 2 Personen transportieren und montieren.
• Bei allen Arbeiten geeignete persönliche Schutzausrüstung tragen.
"$)56/(
Beschädigung der Kabel durch Verdichtung des Erdreichs
Hoher mechanischer Druck beim Verdichten des Erdreichs kann die Kabel beschädigen.
• Die Kabel im Erdreich schützen, zum Beispiel durch Einsanden oder Kabelschutzrohre.
