Seite 20
5 Montage
SMA Solar Technology AG
20
Communit-IA-A1-de-22
Installationsanleitung
• Antenne montieren (siehe Kapitel 5.5 „Antenne montieren“, Seite 20).
Wenn im Feld Signal strength der Wert Bad oder Low steht, ist die Signalstärke nicht ausreichend.
• Einen anderen Montageort wählen.
• Schritt 3 wiederholen.

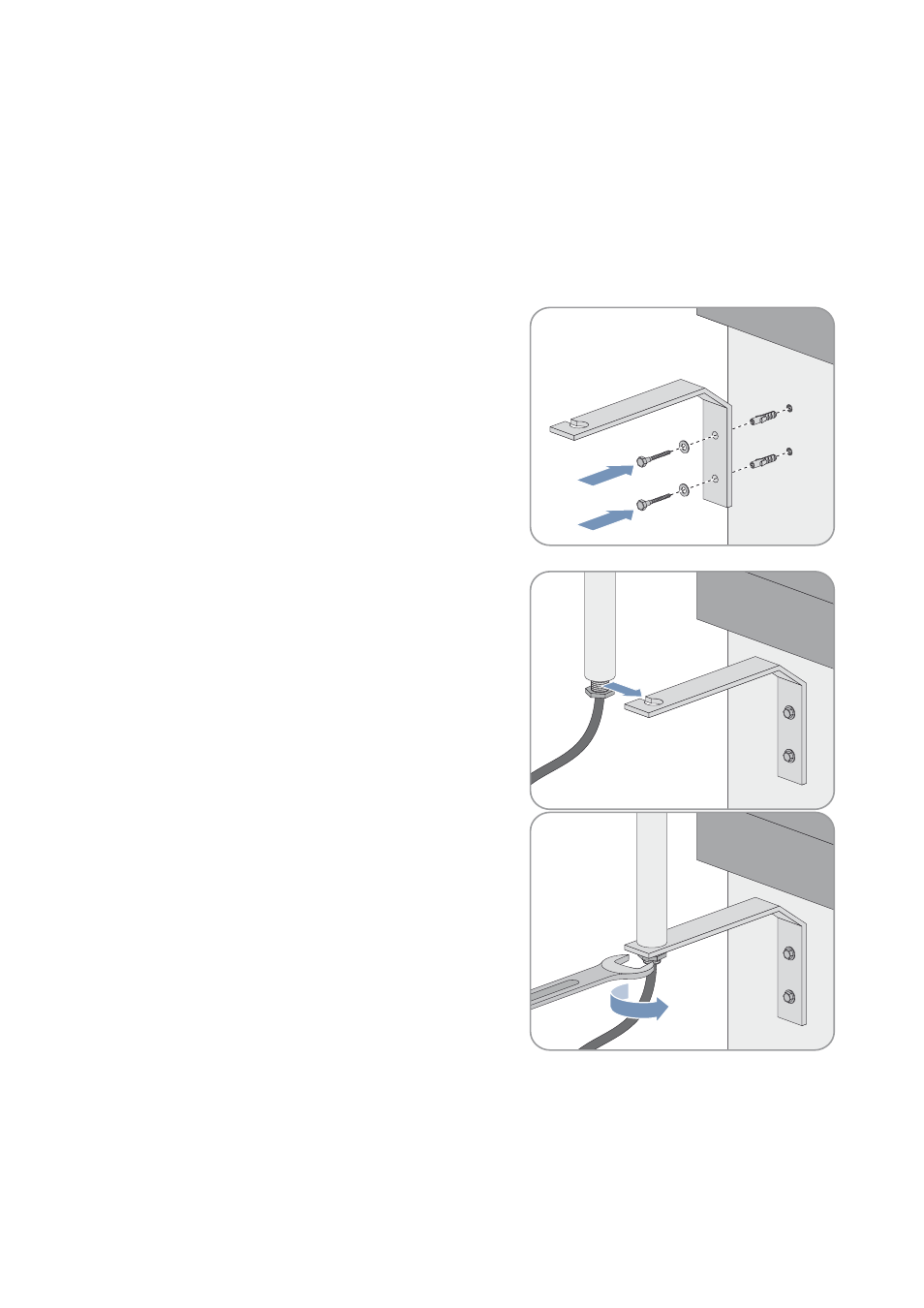

5.5 Antenne montieren
1. Bohrlöcher markieren.
2. Löcher mit Durchmesser 8 mm an gekennzeichneter Stelle bohren.
3. Dübel einsetzen. Den Winkel mit Schrauben an Wand befestigen.
4. Verschraubung von Antenne lösen.
5. Antenne mit Kabel seitlich in Winkel führen.
6. Antennenverschraubung anziehen (Drehmoment: 20 Nm). Dabei
Antenne festhalten. Dadurch vermeiden Sie Verdrehen des Kabels.
7. Kabel zum Router verlegen. Dazu gegebenenfalls Loch in die Station zur Durchführung des Kabels an geeigneter
Stelle bohren und Schutzrohre oder Kabelkanäle verwenden.
