6 Elektrischer Anschluss SMA Solar Technology AG
24 Communit-IA-A1-de-22 Installationsanleitung

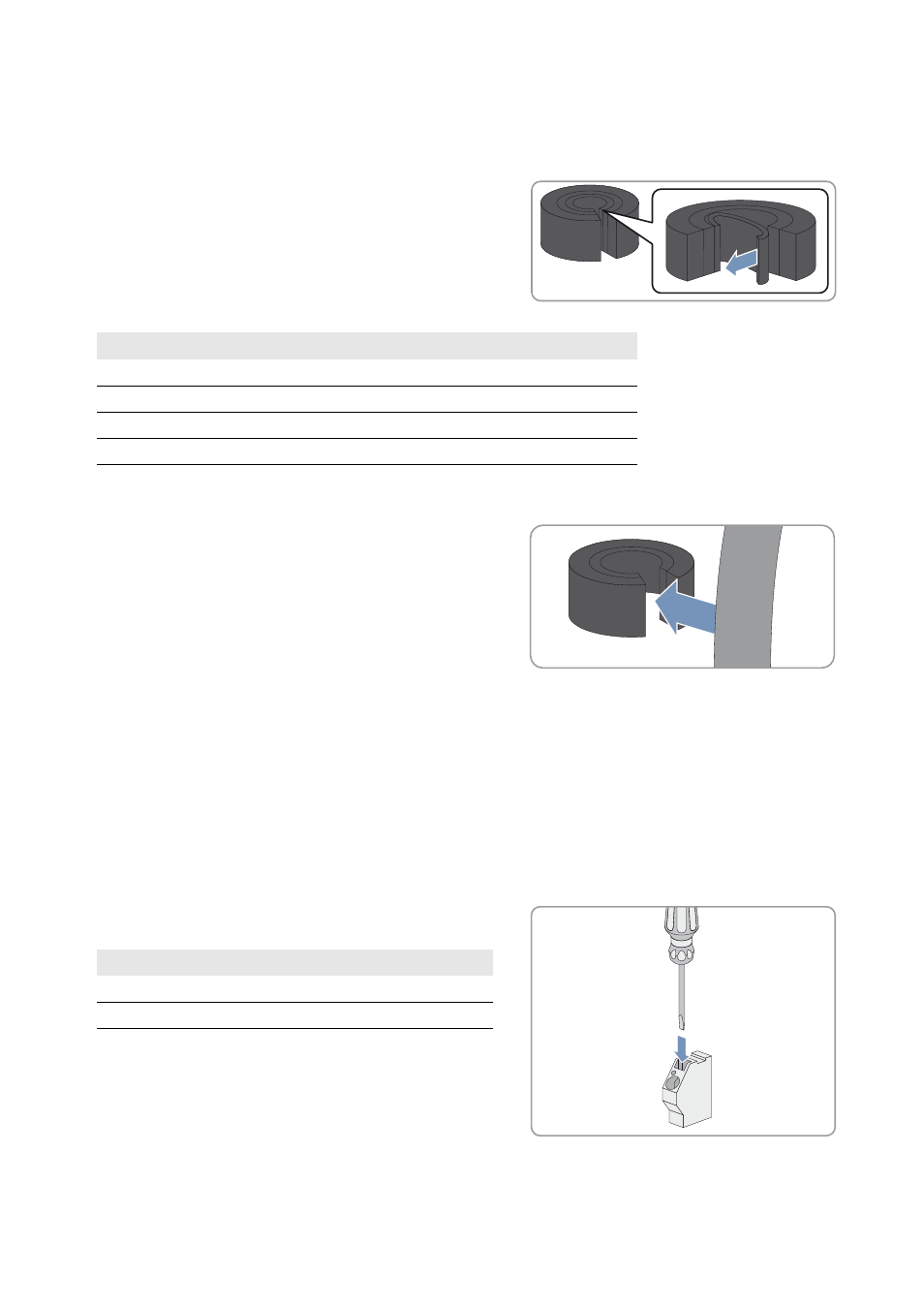

2. Den Blindstopfen aus der Kabelverschraubung entfernen.
3. Dichtgummi aus der Kabelverschraubung entnehmen.
4. Dichtgummi dem Durchmesser des einzuführenden Kabels anpassen:
• Die entsprechende Anzahl der Dichtungsringe im Dichtgummi
entfernen.
5. Das Kabel durch die Überwurfmutter der Kabelverschraubung führen. Dabei darauf achten, dass die
Überwurfmutter mit dem Gewinde nach oben zeigt.
6. Das Kabel oberhalb der Überwurfmutter seitlich durch Dichtgummi
einführen.
7. Dichtgummi mit dem Kabel in die Kabelverschraubung einsetzen.
8. Das Kabel ablängen.
9. Kabelverschraubung anziehen.
6.3 Kabel an Klemmleisten anschließen
6.3.1 Leiter an Federkraftklemme anschließen
Jeden Leiter nach folgendem Vorgehen an die entsprechende Federkraftklemme anschließen.
Vorgehen:
1. Den Schraubendreher in den Klemmkontakt der Federkraftklemme
einführen.
Kabeldurchmesser Anzahl der zu entfernenden Dichtungsringe
4,5 mm … 5,0 mm 0
4,5 mm … 7,5 mm 1
7,0 mm … 10,0 mm 2
9,5 mm … 13,0 mm 3
Klemmleiste Größe des Schraubendrehers
X300, X460 3,5x0,5
X500 … X530 2,5x0,4
