6 Elektrischer Anschluss SMA Solar Technology AG
22 Communit-IA-A1-de-22 Installationsanleitung
6 Elektrischer Anschluss
6.1 Übersicht des Anschlussbereichs

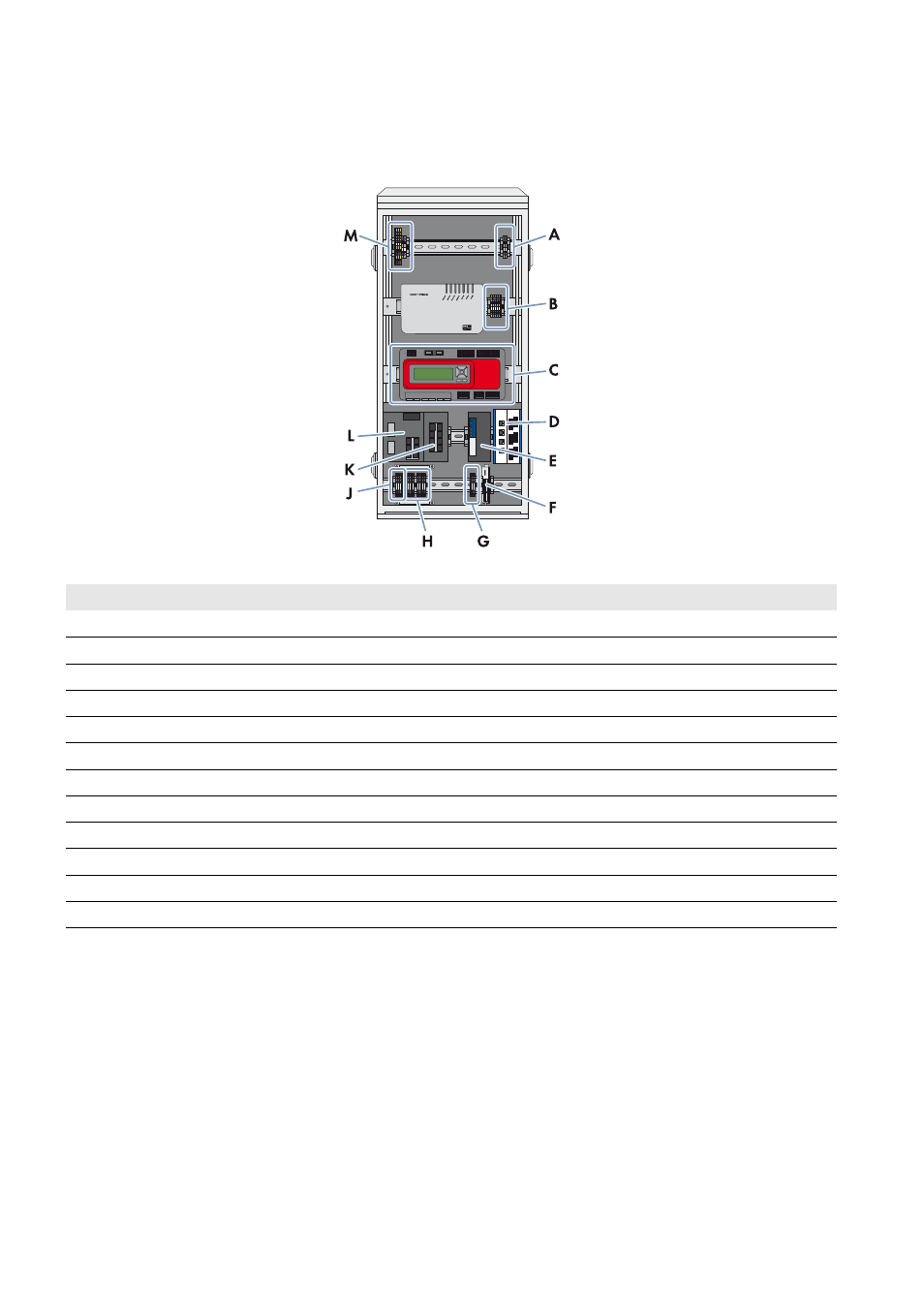

Abbildung 9: Einbauplätze und Anschlüsse in der Communit (Beispiel)
Position Bezeichnung
A Anschluss des kundeneigenen Gerätes am Einbauplatz 1 an die DC-Spannungsversorgung
B Anschluss des kundeneigenen Gerätes am Einbauplatz 2 an die DC-Spannungsversorgung
C Anschluss an den Cluster Controller
D Patchfeld
E Router
F Anschluss an I/O-Modul
G Anschluss an Spannungsversorgungsklemmen für die Ansteuerung der digitalen Eingänge
H Anschluss der Sunny SensorBox
J Anschluss der Spannungsversorgung der Communit
K Switch 1
L Switch 2
M Anschluss des kundeneigenen Gerätes am Einbauplatz 1 an die AC-Spannungsversorgung
