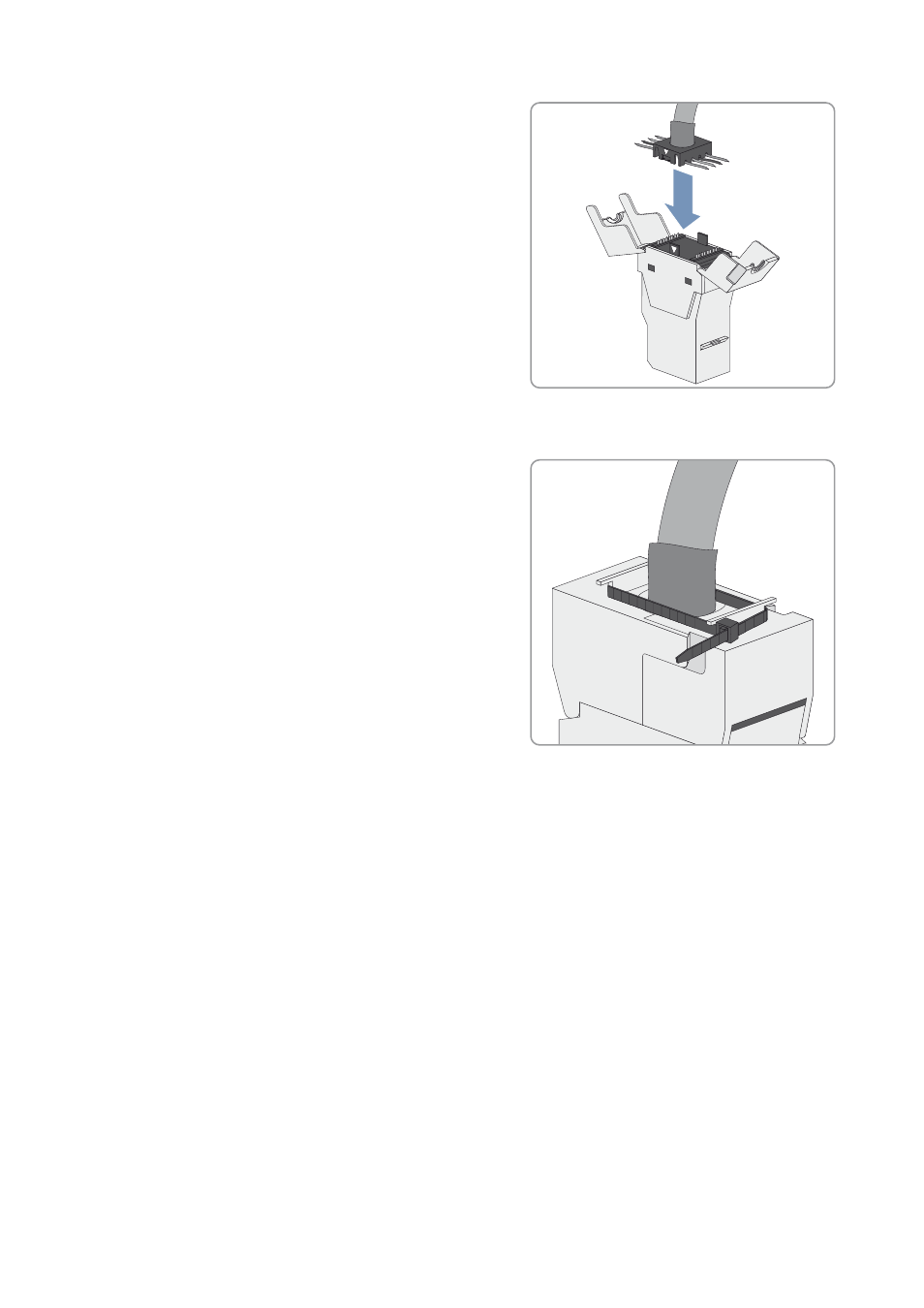

8. Den Kabelsortierer in das Gehäuse einsetzen. Dabei sicherstellen,
dass der weiße Pfeil des Kabelsortierers auf den weißen Pfeil des
Gehäuses zeigt.
☑ Der Kabelsortierer rastet ein.
9. Die klappbaren Teile des Gehäuses zusammenpressen. Dabei eine geeignete Zange (z. B. Rohrzange) verwenden.
☑ Die klappbaren Teile des Gehäuses rasten hörbar ein.
10. Die Kabelfixierung des Gehäuses mit einem Kabelbinder sichern.
11. Das überstehende Ende des Kabelbinders abschneiden.
12. Keystone Jack mit Netzwerkkabel an Patchfeld anschließen.
13. Mit dem Patch-Kabel das Patchfeld mit Switch verbinden.
