6.2 Kabel in Kommunikationsverteiler einführen
Die einzelnen Komponenten im Kommunikationsverteiler sind verkabelt. Die Kabeleinführung für den Anschluss erfolgt
durch die Kabelverschraubungen im Boden der Communit.

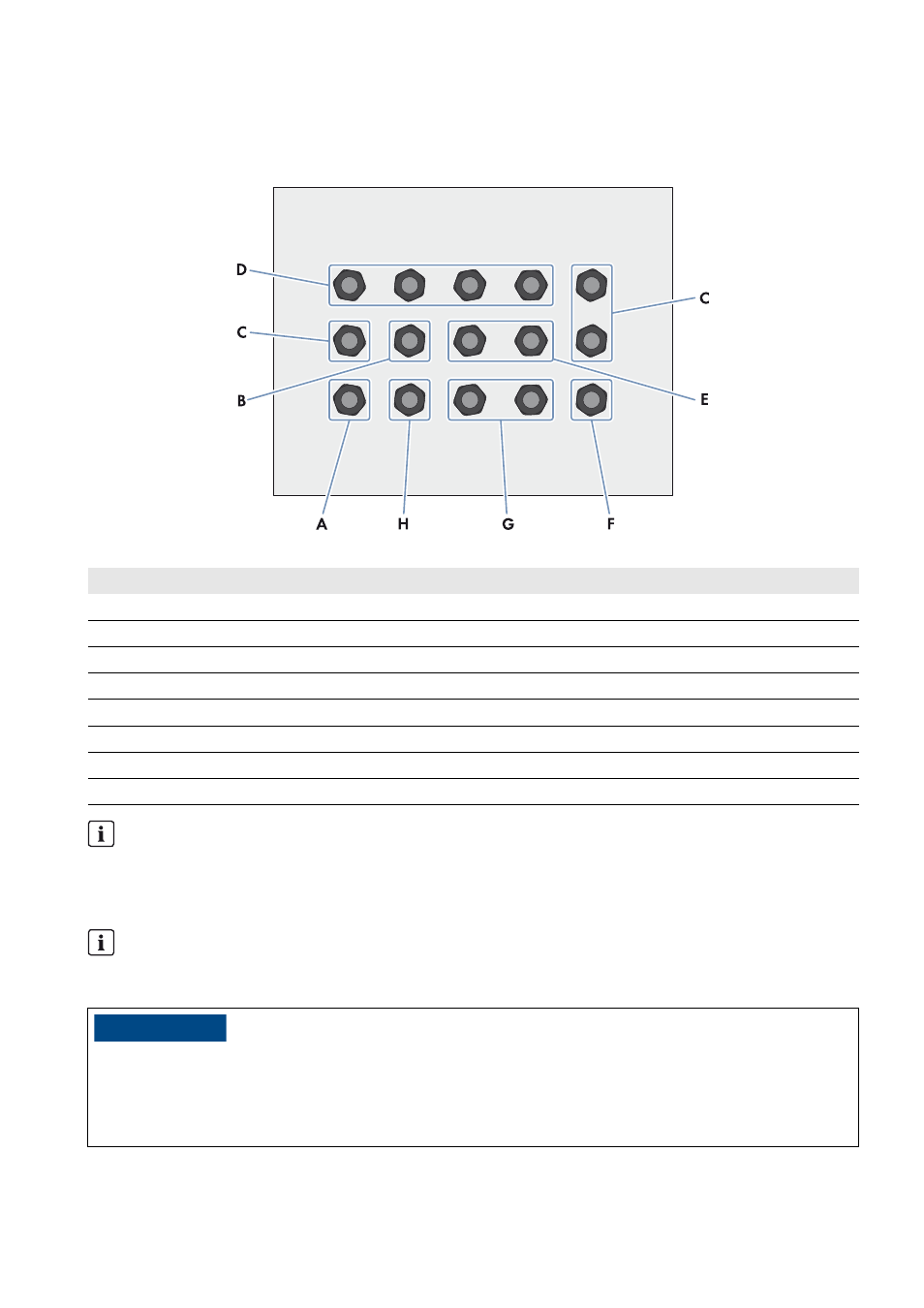

Abbildung 10: Kabelverschraubungen im Boden der Communit
Vorgehen:
1. Wenn nötig, Tür der Communit aushängen.
Position Empfehlungen für die Kabeleinführung
A Für das Kabel der Versorgungsspannung
B Für das Kabel der Sunny SensorBox
C Für Lichtwellenleiter
D Für die Kabel des Cluster Controllers und des I/O-Moduls
E Reserve
F Für das Antennenkabel
G Für Netzwerkkabel
H Reserve
Externe Zugentlastung des Kabels für die Versorgungsspannung
Das Kabel für die Versorgungsspannung der Communit muss ausreichend abgefangen an die Communit
herangeführt werden. Die externe Kabelabfangschiene ist nicht im Lieferumfang vorhanden.
• Das Kabel für die Versorgungsspannung an einer externer Kabelabfangschiene befestigen.
Nicht benötigte Kabelverschraubungen
• Die Blindstopfen aus den nicht benutzten Kabelverschraubungen nicht herausnehmen. Die Blindstopfen dienen
zur Abdichtung der Communit.
"$)56/(
Beschädigung der Communit durch eindringende Feuchtigkeit
Durch nicht dichte Kabelverschraubungen kann Feuchtigkeit in die Communit eindringen.
• Im Dichtgummi der Kabelverschraubung nur Anzahl der Dichtungsringe entfernen, die dem Kabeldurchmesser
entspricht.
