SMA Solar Technology AG 6 Elektrischer Anschluss
Installationsanleitung Communit-IA-A1-de-22 25

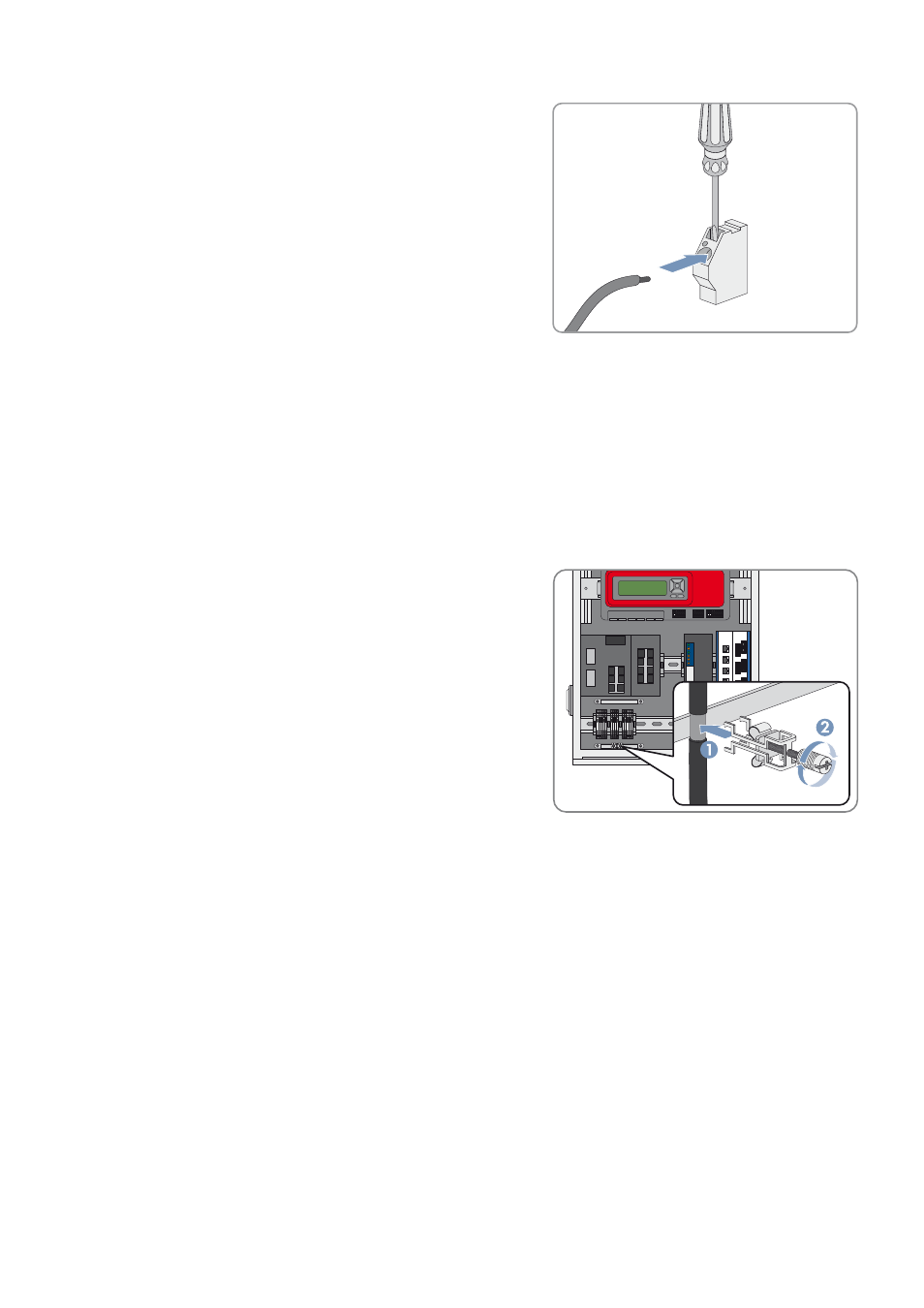

2. Den Leiter in die Anschlussklemme bis zum Anschlag einführen.
Dabei darauf achten, dass die Isolierung nicht geklemmt wird.
3. Den Schraubendreher herausziehen.
6.3.2 Schirmkontakt des Kabels anschließen
Den Schirmkontakt jedes benötigten Kabels nach folgendem Vorgehen anschließen.
Vorgehen:
1. Das Datenkabel abmanteln.
2. Rändelschraube des Schirmklemmbügels komplett aufdrehen. Dadurch spreizen sich die Klemmschenkel.
3. Den Schirmklemmbügel entnehmen. Dabei den Schirmklemmbügel leicht zur Seite kippen.
4. Kabelschirm auf Schirmschiene auflegen.
5. Den Schirmklemmbügel auf Schirmschiene und Kabelschirm
aufsetzen.
6. Rändelschraube festdrehen (Drehmoment: 0,5 Nm).
6.3.3 Versorgungsspannung der Communit anschließen
Kabelanforderungen:
☐ Im Kabel für die Versorgungsspannung muss ein Schutzleiter mitgeführt sein.
☐ Anzahl der Adern: 3
☐ Leiterquerschnitt bei starren Kabeln: 0,08 mm
2
… 4 mm
2
☐ Leiterquerschnitt bei flexiblen Kabeln: 0,14 mm
2
… 2,5 mm
2
☐ Das Kabel muss für die örtliche Netzspannung geeignet sein.
Voraussetzungen:
☐ Es darf keine Versorgungsspannung anliegen.
☐ Das Kabel für Versorgungsspannung muss korrekt in die Communit eingeführt sein (siehe Kapitel 6.2 „Kabel in
Kommunikationsverteiler einführen“, Seite 23).
