6.3.7 Spannungsversorgung der optionalen eigenen Geräte anschließen
Wenn die Communit mit 1 oder 2 Kundeneinbauplätzen ausgestattet ist, können Sie eigene Geräte in die Communit
einbauen und an die Spannungsversorgung anschließen.
Kabelanforderungen:
☐ Anzahl der Adern für die AC-Spannungsversorgung: 3
☐ Anzahl der Adern für die DC-Spannungsversorgung: 2
☐ Leiterquerschnitt bei starren Kabeln: 0,14 mm
2
… 1,5 mm
2
☐ Leiterquerschnitt bei flexiblen Kabeln: 0,14 mm
2
… 1,5 mm
2
(mit Aderendhülse 0,14 mm
2
… 1,0 mm
2
)
☐ Im Kabel der AC-Versorgungsspannung muss ein Schutzleiter mitgeführt sein.
☐ Die Isolationsfestigkeit des Kabels muss für die vor Ort vorhandene Spannung geeignet sein.
Voraussetzungen:
☐ Die Strom- und Leistungsaufnahme der kundeneigenen Geräte dürfen die Leistungsreserve der Communit nicht
überschreiten (siehe Technische Information „Communit“).
☐ Es darf keine Versorgungsspannung anliegen.
☐ Das Kabel muss korrekt in die Communit eingeführt sein (siehe Kapitel 6.2 „Kabel in Kommunikationsverteiler
Anschluss des Gerätes am Einbauplatz 1
1. Adern des Kabels 8 mm abisolieren.
2. Wenn Sie Aderendhülsen verwenden, Aderendhülsen gasdicht crimpen.
3. Wenn Sie die AC-Spannungsversorgung verwenden, Adern an den Stecker der Klemmleiste -X320 anschließen
(siehe Kapitel 6.3.1 „Leiter an Federkraftklemme anschließen“, Seite 24). Dabei auf die korrekte Belegung achten
und darauf, dass die Isolierung nicht geklemmt wird.

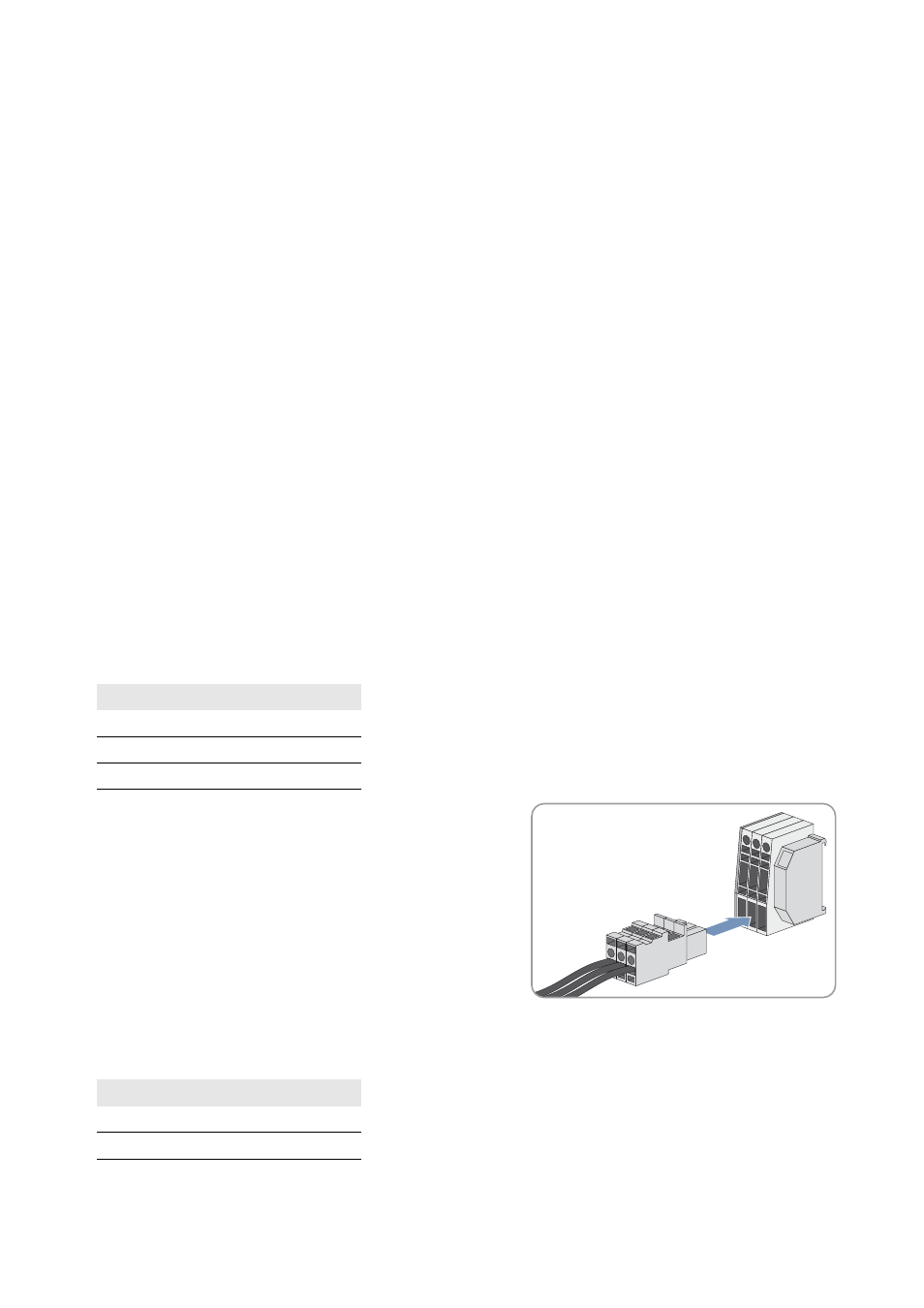

4. Den Stecker in die Klemmen stecken.
5. Wenn Sie die DC-Spannungsversorgung verwenden, Adern an den Stecker der Klemmleiste -X461 anschließen
(siehe Kapitel 6.3.1 „Leiter an Federkraftklemme anschließen“, Seite 24). Dabei auf die korrekte Belegung achten
und darauf, dass die Isolierung nicht geklemmt wird.
Klemme
Signal
1
L
2
N
3
PE
Klemme
Signal
1
+24 VDC
2
0 VDC
