FR
22
TABLEAU DES MATIÈRES
Description des pièces 22
Identification des Symboles 23
Régles de Sécurité 24
Montage 28
Fonctionnement 30
Métodes de coupure 32
Service et Réglages 35
Rangement 38
Tableau de Dépannage 39
Déclaration de Conformité 40
Caractéristiques Techniques 41

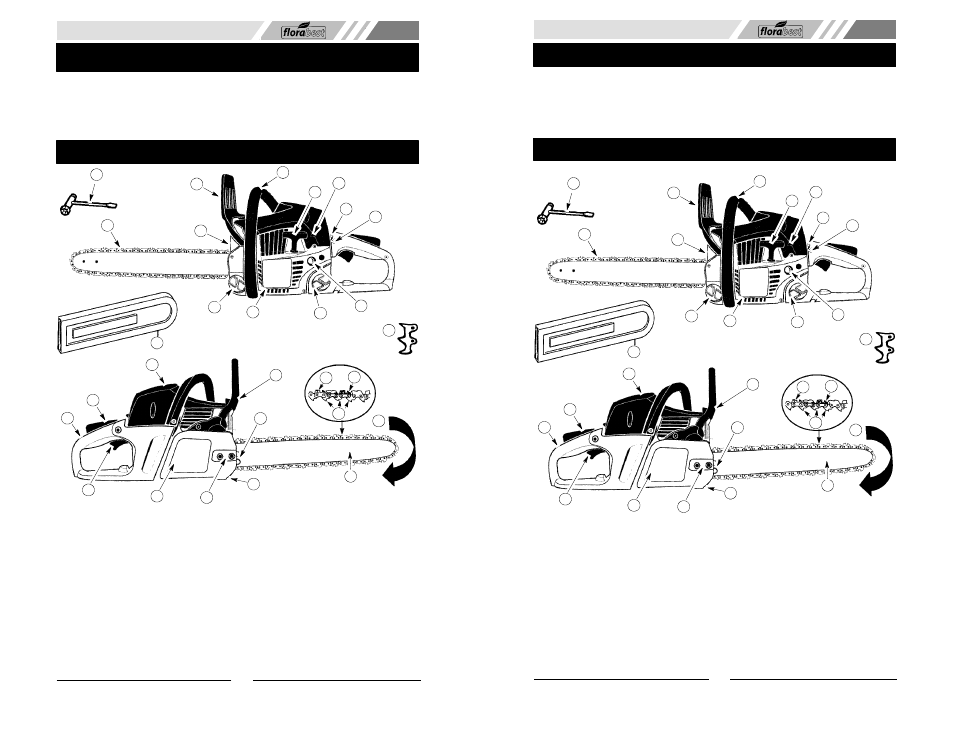

DESCRIPTION DES PIÈCES
27
3
2
1
4
5
6
7
8 9
10 11
28
29
17
23 24
25
15 26
21
14
13
12
16
20
19
22
18
1. Chaîne
2. Silencieux
3. Protecteur de main avant
4. Poignée avant
5. Corde du démarreur
6. Vis du ralenti
7. Interrupteur de mise en route/d’arrêt (ON/STOP)
8. Poire d’amorçage
9. Capuchon de remplissage (huile pour la barre)
10. Boîtier du démarreur
11. Capuchon de remplissage (carburant)
12. Poignée arrière
13. Verrouillage des gaz
14. Calotte du cylindre
15. Vis de réglage
16. Gâchette des gaz
17. Levier de l’étrangleur
18. Frein de chaîne
19. Attrape--chaîne
20. Couvercle d’embrayage
21. Écrous de la barre
22. Barre-guide
23. Coupoirs
24. Indicateur de profondeur
25. Maillons d’entraînement
26. Direction de rotation de la chaîne
27. Outil de réglage de la chaîne
28. Protecteur du barre-guide
29. Griffe
NL
63
INHOUDSOPGAVE
Identificatie (Was is Wat?) 63
Verklaring symbolen 64
Veiligheidsvoorschriften 65
Montage 69
Bediening 71
Snijmethoden 73
Onderhoud en afstellen 76
Opslag 79
Problemen oplossen--tabel 80
Verklaring van conformiteit 81
Technische specificaties 82
IDENTIFICATIE (WAT IS WAT?)
27
3
2
1
4
5
6
7
8 9
10 11
28
29
17
23 24
25
15 26
21
14
13
12
16
20
19
22
18
1. Zaagketting
2. Geluiddemper
3. Veiligheidspal
4. Handgreep voorzijde
5. Handgreep startmotor
6. Schroef voor de stationaire snelheid
7. AAN/UIT--schakelaar
8. Ontetekingslamp
9. Tank kettingolie
10. Afdekking startmotor
11. Brandstoftank
12. Handgreep achterzijde
13. Vergrendeling koppeling
14. Cilinderafdekking
15. Afstelschroef
16. Gashendel
17. Choke/hendel voor snel stationair lopen
18. Kettingrem
19. Kettingvanger
20. Koppelingdeksel
21. Zaagbladmoeren
22. Zaagblad
23. Tanden
24. Diepte afmeting
25. Aandrijving
26. Kettingomdraaiing
27. Afstelling zaagblad / ketting
28. Bescherming zaagblad
29. Stootpunt
