DE
8
die Möglichkeit und das Ausmaß des
Rückschlags und sind zu empfehlen. Diese
Säge ist mit einer rückschlaghemmenden
Schiene und Kette ausgerüstet. Reparaturen
der Kettenbremse sind ausschließlich von ei-
nem autorisierten Fachbetrieb auszuführen.
Bringen Sie Ihr Gerät zur Verkaufsstelle, falls
diese einen technischen Kundendienst zur
Verfügung stellt bzw. zu einem autorisierten
Reparaturdienst.
S
Kommt die Spitze des Sägeschwerts mit
Objekten in Berührung, kann es zu einer
blitzschnellen RÜCKSCHLAGREAKTION
kommen, bei der das Kettenschwert nach
oben und hinten (in Richtung des Bedieners)
geschlagen wird.
S Wird die Kette oben am Kettenschwert ein-
geklemmt, kann die Kettensäge plötzlich
zurückschnellen.
S Diese Reaktionen können dazu führen, dass
Sie die Kontrolle über die Kettensäge verlier-
en, was ernsthafte Verletzungen zur Folge
haben kann. Verlassen Sie sich nicht auf die
Sicherheitseinrichtungen, mit denen Ihre
Kettensäge ausgestattet ist.

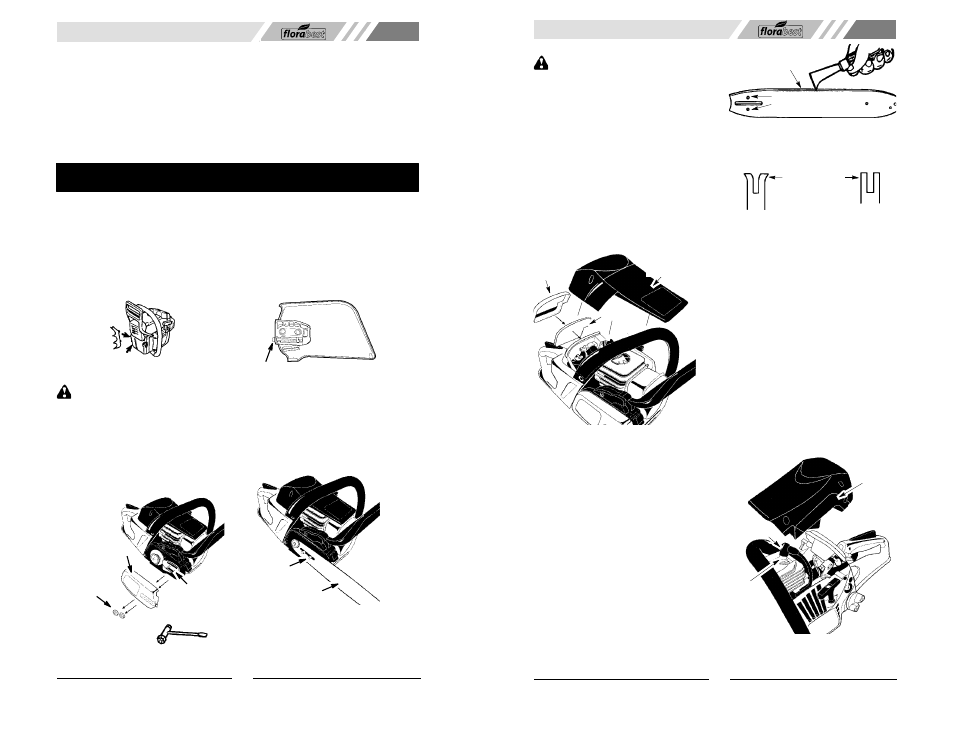

MONTAGE
Sie sollten bei dieser Arbeit Schutzhand-
schuhe tragen.
ANBRINGEN DER ANSCHLAGS-
KRALLE (wenn nicht schon montiert)
Die Anschlagskralle dient beim Fällen als
Drehpunkt.
1. Entfernen Sie die Haltemuttern und den
Kupplungsdeckel.
2. Befestigen Sie die Anschlagskralle wie
in der Abbildung dargestellt mit den zwei
Schrauben.
SCHWERT UND KETTE MONTIE-
REN (wenn nicht schon montiert)
VORSICHT! Wenn die Kettensäge
bereits zusammengebaut ist, überprüfen Sie
alle Montageschritte der Reihe nach. Tragen
Sie immer Schutzhandschuhe, wenn Sie die
Kette anfassen. Die Kette ist scharf und
kann Sie auch verletzen, wenn sie sich nicht
bewegt!
1. Entfernen Sie die Haltemuttern und den
Kupplungsdeckel.
2. Entfernen Sie die Transportsicherung
(falls nicht schon geschehen).
Kupplungsdeckel
Haltemuttern Transportsi-
cherung
Kombiwerkzeug:
Schraubenzieher/
Schraubenschlüssel/
Zündkerzenschlüssel
3. Die Kettenspannung wird über eine Jus-
tierschraube und einen Mitnehmerzap-
fen reguliert. Bei der Montage des Ket-
tenschwerts muss der Mitnehmerzapfen
der Justierschraube in das Loch im Ket-
tenschwert greifen. Der Mitnehmerzap-
fen wird durch Drehen an der Justiersch-
raube hin-- und herbewegt. Stellen Sie
vor Montage des Schwerts sicher, dass
Sie die Position der Justierschraube
kennen. Siehe Abbildung unten.
Justierschraube für Kettenspannung
Innenansicht
des
Kupplungs-
deckels
4. Drehen Sie die Verstellschraube per
Hand gegen den Uhrzeigersinn, bis der
Verstellstift den Stoppschalter gerade so
berührt. Dadurch kommt der Stift der
korrekten Position sehr nahe. Eine Fei-
neinstellung kann bei der Montage der
Schiene erforderlich werden.
5. Schieben Sie die Führungsschiene auf
den Stehbolzen, bis sie an das Antriebs-
ritzel anstößt.
Schiene
Stehbolzen
6. Bereiten Sie die Kette vor, indem Sie die
korrekte Laufrichtung prüfen. Eine Nicht-
beachtung der Abbildungen kann leicht zu
umgekehrtem Ketteneinsatz führen. Fol-
gen Sie den Abbildungen der Kette zur Er-
mittlung der korrekten Laufrichtung.
NL
77
LUCHTFILTER
WAARSCHUWING : Reinig het fil-
ter niet met benzine of ander ontvlambaar
oplosmiddel om brandgevaar en de uitstoot
van schadelijke dampen te voorkomen.
Op de volgende wijze reinigt u het
luchtfilter:
Een vuil luchtfilter vermindert de prestaties
van de motor en vergroot het
brandstofgebruik en de uitstoot van
schadelijke dampen. Reinig het altijd na 5
gebruiksuren.
1. Reinig het deksel en de ruimte daarom-
heen om te voorkomen dat vuil en zaag-
sel in de carburator vallen wanneer het
deksel is verwijderd.
2. Verwijder de onderdelen zoals staat aan-
gegeven.
3. Was het filter met water en zeep. Geef
het filter de gelegenheid om te drogen.
4. Onderdelen vervangen.
Deksel
luchtfilter
Luchtfilter
Cilinderkap
ONDERHOUD VAN HET
ZAAGBLAD
Als uw zaag naar één kant zaagt, door de
kap moet worden geforceerd of met een ver-
keerde hoeveelheid geleidersmering heeft
gelopen, kan het noodzakelijk zijn onder-
houd aan de zaagblad te verrichten. Een
versleten geleider beschadigt de ketting en
bemoeilijkt het zagen.
Verzeker na elk gebruik dat de
AAN--/STOP--schakelaar op de STOP--
stand staat, en veeg daarna alle zaagsel van
de zaagblad en het tandwielgat af.
Onderhoud aan de zaagblad verrichten:
S
Zet de AAN--/STOP--schakelaar op de
STOP--stand.
S Draai de moeren van de kettingrem los en
verwijder zowel de moeren als de kettin-
grem. Haal de zaagblad en ketting van de
zaag af.
S Maak de oliegaten en geleidegroef na elke
5 draaiuren schoon.
Het zaagsel van de
zaagblad vegen
De gaten oliën
S Bramen op de zaagblad is een normaal
proces van railslijtage. Vijl deze bramen af
met een platte vijl.
S Als de bovenkant van de rails ongelijk zijn,
gebruikt u een platte vijl om de randen en zij-
kanten bij te vijlen tot ze weer vierkant zijn.
Groef repareren Versleten groef
De randen en
zijkanten van
de rail vierkant
vijlen
De zaagblad moet worden vervangen als de
groef versleten is, de zaagblad verbogen of
gescheurd is, of als de rails aan overmatige
hitte zijn blootgesteld of bramen hebben. Als
vervanging noodzakelijk is, moet uitsluitend
de in de reparatieonderdelenlijst voor uw
kettingzaag gespecificeerde zaagblad wor-
den gebruikt.
BOUGIE
De bougie moet elk jaar worden vervangen om
te verzekeren dat de motor gemakkelijker start
en beter loopt. De ontstekingsafstelling staat
vast en kan niet worden afgesteld.
1. Draai de 3 schroeven op de cilinderkap
los.
2. Verwijder de cilinderkap.
3. Trek de bougiedop eraf.
4. Haal de bougie uit de cilinder en gooi
hem weg.
5. Vervangen met een Champion
RCJ--7Y--bougie en stevig vastdraaien
met een 19 mm dopsleutel. De vonkaf-
stand moet 0,5 mm bedragen.
6. Zet de bougiedop er weer op.
7. Monteer de cilinderkap met de 3 schroe-
ven. Stevig vastdraaien.
Cilinderkap
Bougiedop
Bougie
