IT
56

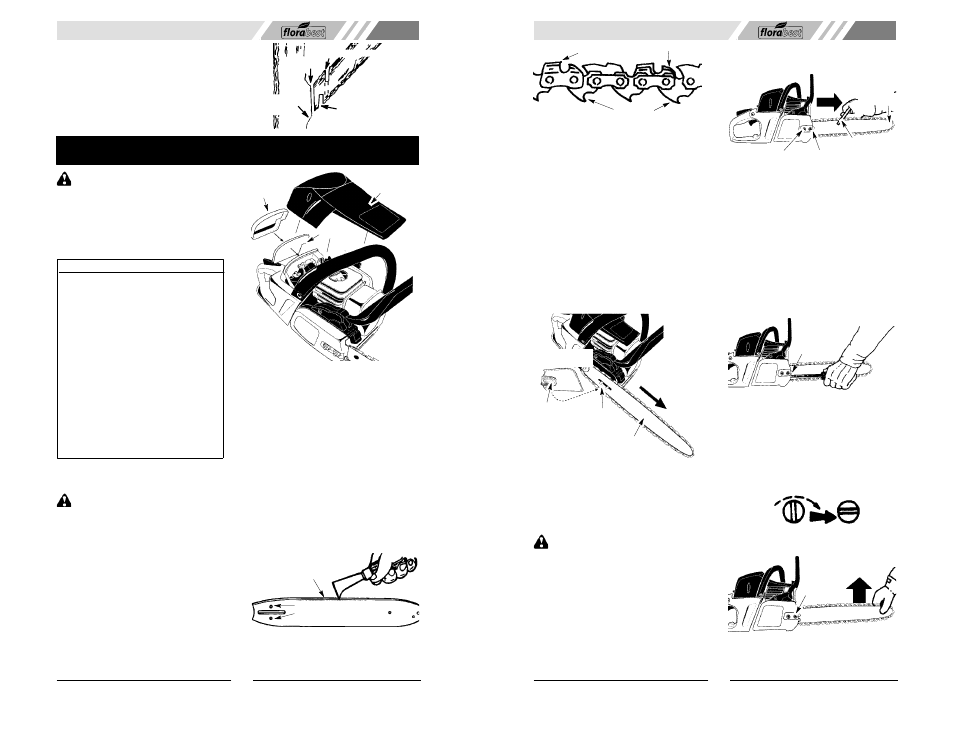

S Eseguire il primo taglio per 1/3 del dia-
metro della parte inferiore del ramo.
S Fare quindi un secondo taglio per tutto
il diametro del ramo. Infine, eseguire il
terzo taglio, dall’alto, lasciando una lun-
ghezza di 3--5 cm dal tronco.
Primo taglio
Secondo taglio
Terzo
taglio
Lunghezza
dal tronco
Tecnica di potatura
MANUTENZIONE E REGOLAZIONI
AVVERTENZA : Disconnettere la
candela prima di eseguire la manutenzione,
tranne per le regolazioni del carburatore.
Si consiglia di far eseguire da un centro auto-
rizzato tutte le operazioni di manutenzione e
tutte le regolazioni non riportate in questo
manuale.
PROGRAMMA DI MANUTENZIONE
Controllare:
Livello del benzina Prima ogni uso . . . .
Lubrificazione Prima ogni uso . . . . . . .
Tensione della catena Prima ogni uso
Affilatura della catena Prima ogni uso
Per parti danneggiate Prima ogni uso
Per tappo lenti Prima ogni uso . . . . . . .
Per fermagli lenti Prima ogni uso . . . . .
Per parti lenti Prima ogni uso . . . . . . . .
Ispezionare e pulire:
Barra Prima ogni uso . . . . . . . . . . . . . .
Intero sega Dopo ogni uso . . . . . . . . .
Filtro dell’aria Ogni 5 ore* . . . . . . . .
Freno dell catena Ogni 5 ore * . . . .
Silenziatore e sullo schermo
parascintille Ogni 25 ore* . . . . . . . .
Sostituire la candela Annualmente
Sostituire il filtro del
carburante Annualmente . . . . . . . . .
* Ore di uso
FILTRO DELL’ARIA
AVVERTENZA : Non pulire il filtro
con benzina o altro solvente infiammabile:
questo creerebbe un pericolo di incendio o
emissioni nocive.
Pulizia del filtro dell’aria:
Il filtro dell’aria sporco diminuisce le presta-
zioni del motore e aumenta il consumo di car-
burante e le emissioni nocive. Pulirlo sempre
dopo cinque ore di funzionamento.
1. Pulire il coperchio e l’area circostante
per evitare la caduta di terra e segatura
nella camera di carburazione quando
viene rimosso il coperchio.
2. Rimuovere le parti come illustrato.
3. Pulire il filtro con acqua e sapone. Permet-
tere che il filtro si asciughi completamente.
4. Reinstallare le parti.
Coperchio
del filtro
dell’aria
Coperchio
cilindro
Filtro
dell’aria
MANUTENZIONE DELLA BARRA
Se la sega taglia da un lato soltanto, è stata
forzata durante il taglio o se è stata usata con
una lubrificazione inadeguata, può essere
necessario prevedere una manutenzione
della barra. Una barra consumata
danneggia la catena e rende il taglio difficile.
Dopo ogni uso, assicurarsi che l’interruttore
ON/STOP sia in posizione di STOP, quindi
rimuovere tutta la segatura dalla barra e dal
foro del dente.
Per eseguire la manutenzione della barra di
guida:
S
Muovere l’interruttore ON/STOP in
posizione di STOP.
S Allentare e rimuovere i dadi e il freno della
catena. Rimuovere la barra e la catena
dalla sega.
S Pulire i fori dell’olio e la scanalatura della
barra dopo ogni 5 ore di servizio.
Rimuovere la segatura
della scanalatura
Fori dell’olio
S La produzione di bavatura da parte dei
binari della barra di guida è un normale
processo di usura della barra. Rimuovere
questi residui con una lima piatta.
FR
29
Couteaux Calibre de profondeur
Maillons d’entraînement
7. Passez la chaîne par dessus l’embray-
age et derrière lui, adaptant les maillons
d’entraînement dans le pignon de tam-
bour de l’embrayage.
8. Introduisez le bas des maillons d’en-
traînement entre les dents de l’embout
de la barre--guide.
9. Commencez par le haut de la barre et
placez la chaîne dans la fente autour du
guide--chaîne.
10. Tirez la barre jusqu’à ce que la chaîne
soit bien en place dans la fente du guide--
chaîne.
11. Installez maintenant la couvercle de
l’embrayage en vous assurant que la
goupille de réglage est dans le trou infé-
rieur de la barre--guide. Souvenez--vous
que cette goupille fait bouger vers l’avant
et l’arrière le barre--guide quand vous
tournez le vis.
Couvercle de
l’embrayage
Trou
inférieur
Barre--guide
Goupille
12. Installez les écrous de la barre et ajustez--
les avez les doigts. Après avoir tensioné la
chaîne, il faudra ajuster les écrous de la
barre.
TENSION DE LA CHAINE (y com-
pris les appareils avec la chaíne
déjà installée)
AVERTISSEMENT : Quand vous
touchez la chaîne, portez toujours des gants
protecteurs. La chaîne est aiguisée et peut
vous coupermême quand elle ne bougepas.
REMARQUE: Lors du réglage de la ten-
sion de la chaîne, assurez--vous que les
écrous aient été serrés à la main unique-
ment. Un réglage de la tension de la chaîne
lorsque les écrous sont serrés risque d’en-
dommager la tronçonneuse.
Verification de la tension:
Utilisez l’extrémité de tournevis de l’outil de ré-
glage à chaîne (outil de la barre) pour déplacer
la chaîne autour de la barre. Si elle ne se met
pas en rotation, la chaîne est trop serrée. Si
elle est trop lâche, la chaîne sortira de la barre.
Écrous de
la barre
Barre--
guide
Vis de
réglage
Outil de réglage
de la chaîne
(outil de la
barre)
Réglage de la tension:
La tension de la chaîne est primordiale. La
chaîne s’étend avec l’usage, spécialement
pendant les premières fois que la tronçon-
neuse est employée. Vérifiez toujours la ten-
sion de la chaîne avant chaque utilisation de la
tronçonneuse et après chaque ravitaillement
en carburant.
1. Desserez les écrous de la barre jusqu’à
ce qu’ils ne soient pas plus serrés contre
le frein qu’on peut le faire des doigts.
2. Tournez le vis de réglage dans le sens
des aiguilles d une montre jusqu’à ce
que la chaîne touche à peine au bas de la
barre.
Vis de
réglage
3. À l’aide de l’outil pour la barre, faites
tourner la chaîne autour de la barre--
guide pour vous assurer que tous les
maillons sont dans la rainure de la barre.
4. Soulevez le bout de la barre--guide pour
voir si la chaîne pend. Relâchez le bout
de la barre--guide et tournez ensuite le
vis de réglage 1/4 de tour dans le sens
des aiguilles d’une montre. Répétez jus-
qu’à ce que la chaîne ne pende plus.
Vis de réglage -- 1/4 de tour
5. Alors que vous levez le bout de la barre--
guide, resserrez solidement les écrous de
la barre avec l’outil pour la barre.
Écrous de
la barre
6. À l’aide du bout en tournevis de l’outil
pour la barre, déplacez la chaîne autour
de la barre--guide.
