FR
42

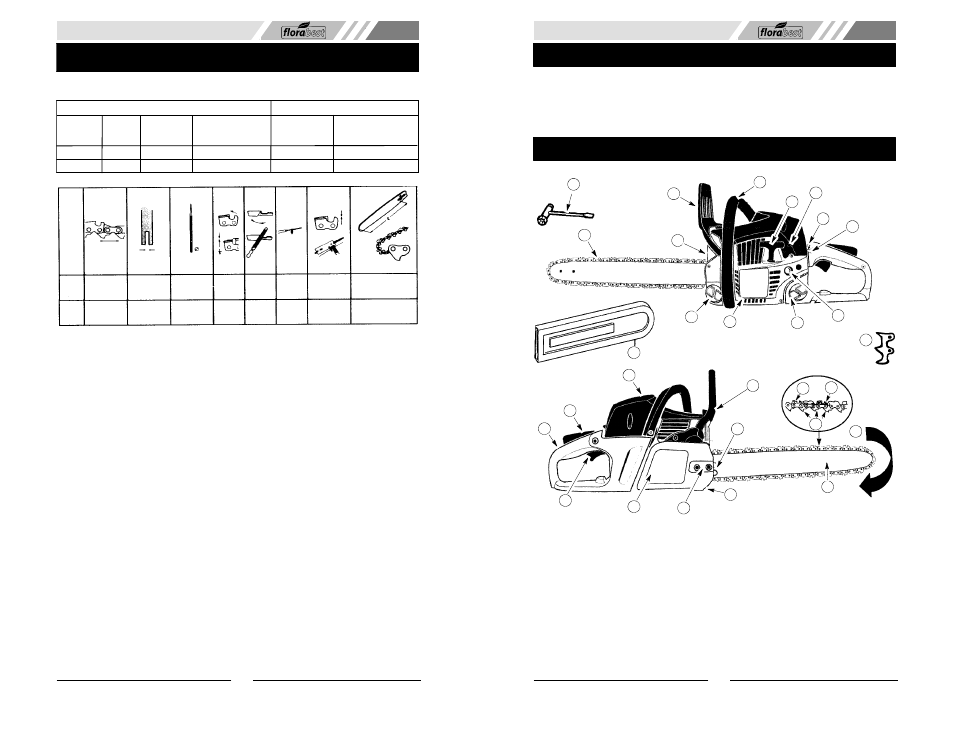

CARACTÉRISTIQUES TECHNIQUES
Barre-guide Chaîne
Nombre max. de Longueur, maillons
Longueur, Pas, Largeur de dents, pignon d’entraînement
pouces pouces rainure, mm avant Type (pce)
14 0,375 1,3 7T Oregon 91VJ 52
14 0,375 1,3 7T Oregon 91VG 52
Combinaisons barre-guide et chaîne
Les équipements de coupe suivants sont homologués pour les modèle Florabest FBKS 4014.
9,525 80° 30° 0° 14/35:52 0,050/1,3 5/32 / 4,0 0,025/0,65 91VJ
91VG 9,525 0,050/1,3 5/32 / 4,0 80° 30° 0° 0,025/0,65 14/35:52
Type mm mm mm Degrés Degrés Degrés mm in/cm :dl
IT
43
SOMMARIO
Identificazione delle parti 43
Spiegazione utilizzati 44
Norme di sicurezza 45
Montaggio 49
Utilizzo 51
Metodi del taglio 53
Manutenzione e regolazioni 56
Conservazione 59
Tabella di soluzione dei problemi 59
Dichiarazione di conformità 60
Dati tecnici 61
IDENTIFICAZIONE DELLE PARTI
27
3
2
1
4
5
6
7
8 9
10 11
28
29
17
23 24
25
15 26
21
14
13
12
16
20
19
22
18
1. Catena
2. Sileniziatore
3. Grilletto di sicurezza
4. Impugnatura anteriore
5. Cordicella del motorino di avviamento
6. Vite di regolazione
7. Interruttore ON/STOP
8. Pompetta d’avviamento
9. Coppa dell’olio della catena
10. Copertura dell’avviamento
11. Serbatoio del carburante
12. Impugnatura posteriore
13. Blocco del gas
14. Copertura del cilindro
15. Vite di regolazione
16. Grilletto dell’acceleratore
17. Leva dell’aria/minimo veloce
18. Freno della catena
19. Arresto della catena
20. Dadi del freno della catena
21. Barra di guida
22. Ruota dentata della testata
23. Lame
24. Misuratore di profondità
25. Maglia
26. Senso di rotazione della catena
27. Strumento di regolazione barra/catena
28. Coprisbarra
29. Formatrice chiodata
