EINBAUARBEITEN
Die hier beschriebenen Einbauarbeiten nur von
qualifiziertem Kundendienstpersonal oder
sonstigen Fachleuchten vornehmen lassen.
■ Einbau der Daten-Multiplex-Baugruppen
WV-PB6164
Um Kameras über den Video-Multiplexer und ein
Koaxialkabel steuern zu können, muß für jede zu
steuernde Kamera eine Daten-Multiplex-Baugrup-
pe WV-PB6164 in den Video-Multiplexer eingebaut
werden.
Die Baugruppen für die ersten vier Kameras
gehören zum Lieferumfang.
Weitere Baugruppen (jeweils 4) sind unter der
Modellbezeichnung Daten-Multiplex-Baugruppe
WV-PB6164 als Option erhältlich.
Vorsicht: Vor den Einbauarbeiten unbedingt die
Stromversorgung des Video-Multiplexers
ausschalten.

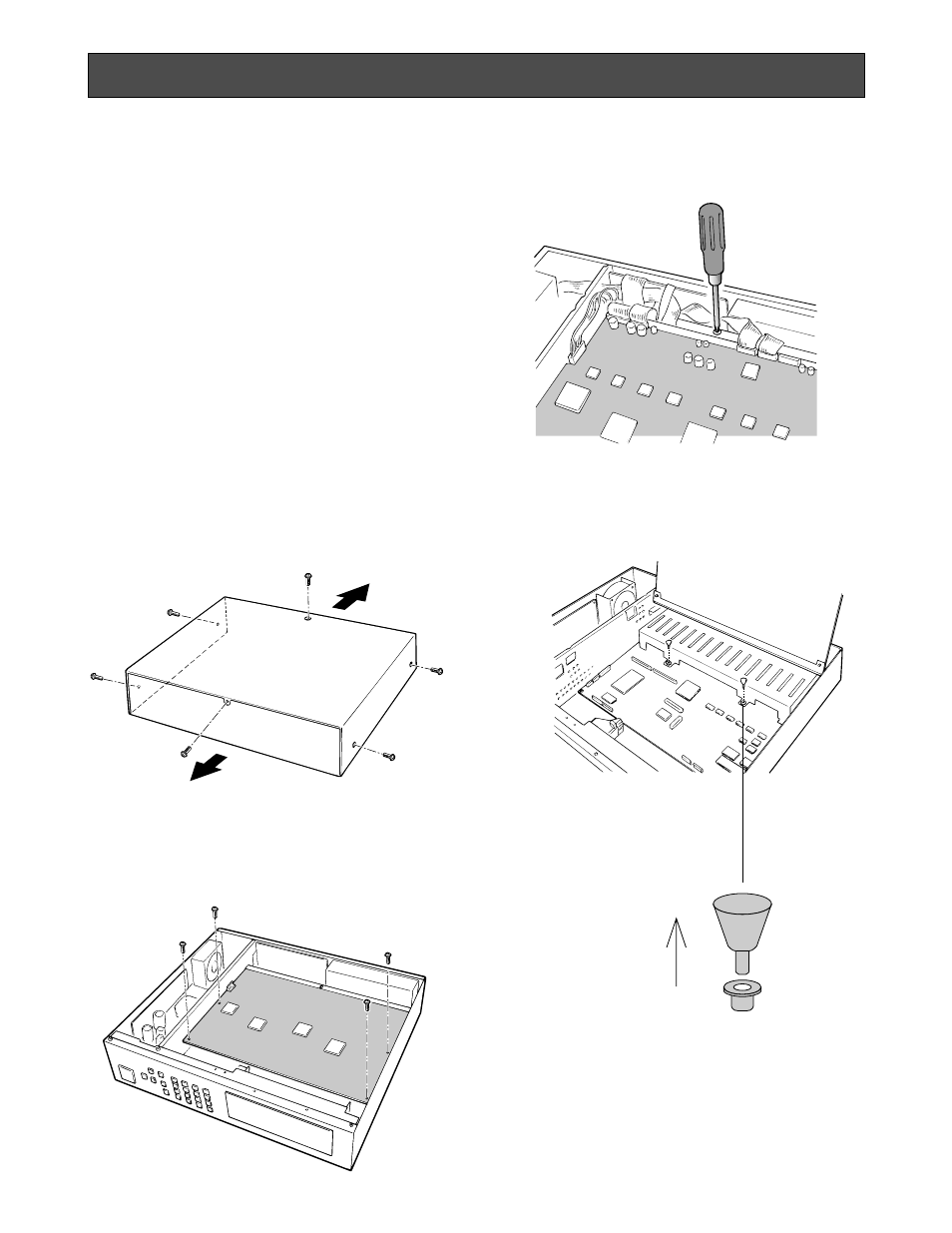

1. Die obere Abdeckung des Video-Multiplexers
entfernen. Dazu die unten gezeigten sechs
Schrauben lösen.
2. Die Abdeckung abnehmen.
3. Die vier Befestigungsschrauben (siehe Abbildung
unten) der Baugruppe lösen.
4. Die unten gezeigte Schraube lösen. Dann die
vorhandene Leiterplatte herumdrehen, so daß die
bestückte Seite nach oben zeigt.
5. Die zwei unten gezeigten Stöpsel aus der Konsole
ziehen. Dann die Konsole entfernen.
-69-
Vorne
Hinten
