-75-
■

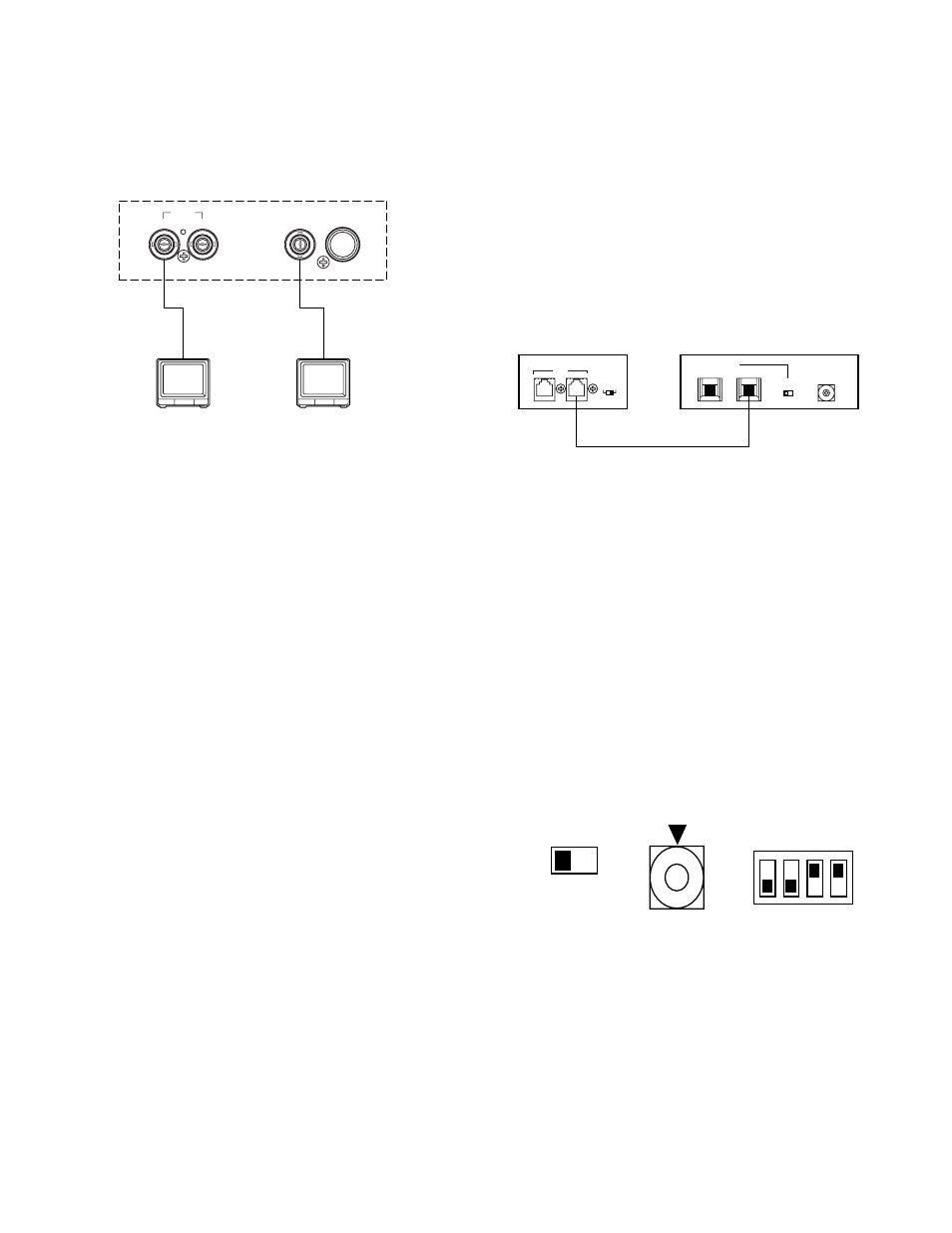

Anschluß der Monitoren
Den Spot-Monitor an die Spot-Ausgangsbuchse
(SPOT OUT) und den Multiscreen-Monitor an die
Multiscreen-Ausgangsbuchse (MULTISCREEN) auf
der Rückseite des Video-Multiplexers anschließen.
■
Anschluß an das Systemsteuergerät
WV-CU550A
Bei Verwendung des mitgelieferten 6-Leiter-Kabels
dieses mit einem Ende an den Eingang DATA IN
des Video-Multiplexers und mit dem anderen an
den Ausgang DATA OUT des Systemsteuergeräts
anschließen.
Nur hochwertiges Daten-Kabelmaterial verwenden,
das als RS-485 Schnittstellenkabel geeignet ist
(zweiadriges, verdrilltes Schirmkabel).
Minderwertige Kabel können den Betrieb des
Systems beeinträchtigen.
●
Einstellen des Leitungsabschluß-Schalters und
Steuergerätenummer-Wahlschalters
Diese Schalter befinden sich auf der Rückseite des
Systemsteuergeräts.
Beim Betrieb in Verbindung mit dem Video-
Multiplexer WJ-FS616 stets die unten dargestellten
Schalterstellungen beibehalten.
●
Einstellen des Modus-Wahlschalters
Der Schalter zum Anwählen des Steuergerät-
modus befindet sich auf der Rückseite des System-
steuergeräts.
Beim Betrieb in Verbindung mit dem Video-
Multiplexer WJ-FS616 stets die unten dargestellte
Schalterstellung beibehalten.
SPOT
MULTISCREEN
OUT
I N
S–VIDEO
VIDEO
Video-Multiplexer
WJ-FS616
TERM.
MODE
ON
OFF
0
OFF
ON
TERM.
OFF
IN
OUT
ON
DATA
IN
OUT
TERM
ON
OFF
DATA
0 1
2
3
45
6
7
8
9
CONTROLLER
UNIT NO.
1-8
Video-Multiplexer
WJ-FS616
Systemsteuergerät
WV-CU550A
