Seite 14

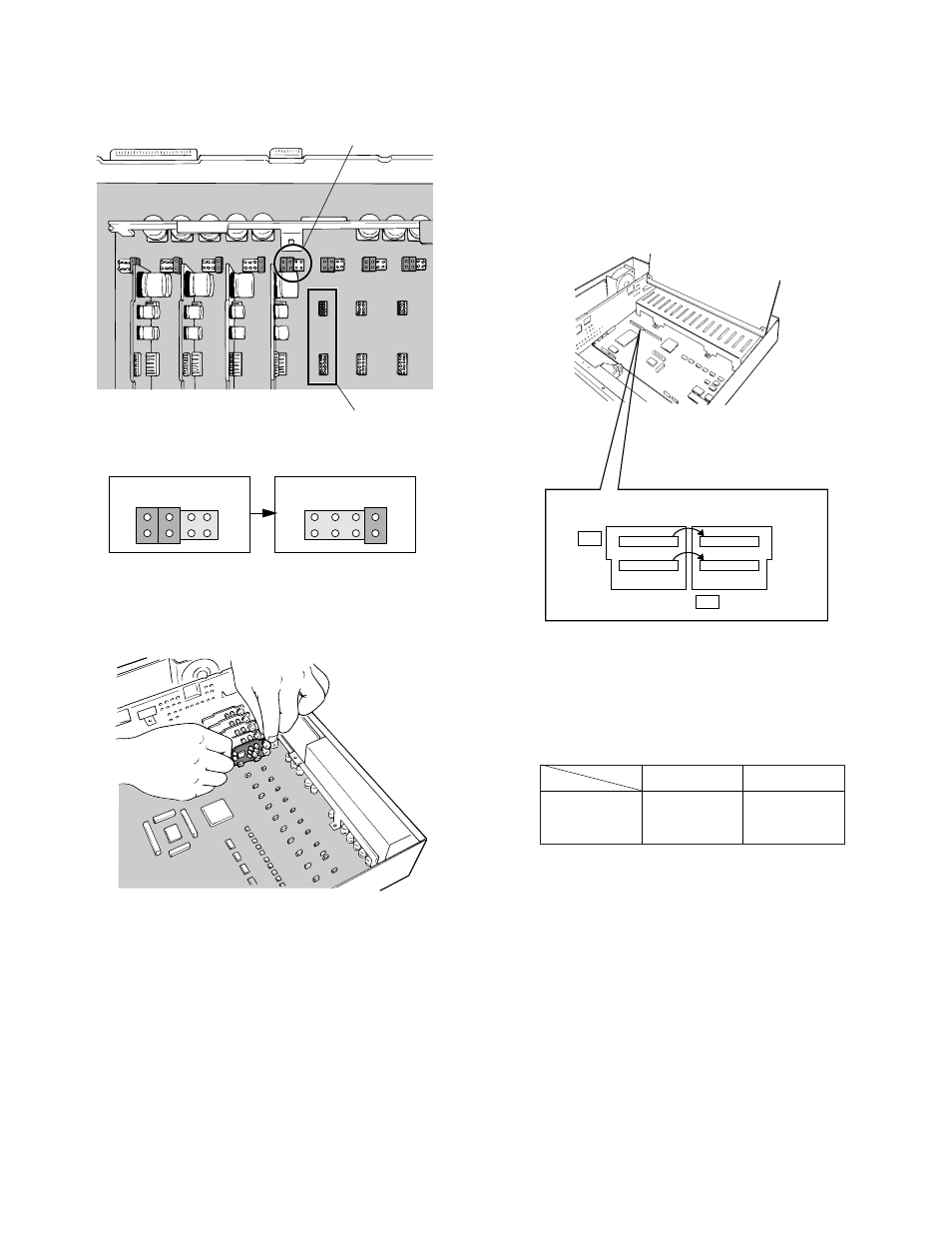

6. Die links oben auf der neuen Baugruppe
vorhandene Schaltbrücke wie unten gezeigt
versetzen.
7. Die Baugruppe einsetzen, nochmals die Lage
überprüfen und dann von oben her gerade
andrücken.
8. Die in den vorausgegangenen Schritten entfernten
Schrauben und Stöpsel wieder anbringen.
Hinweis:
Der Einbau von Baugruppen erfordert
bestimmte Einstellungen für das VD2-Signal
and Steuerdaten, die über das Menü des
Video-Multiplexers zugänglich sind. Zu Einzel-
heiten siehe Abschnitt 9. Kabelkompen-
sation/VD2/Daten (CABLE COMPENSATION/
VD2/DATA) auf Seite 92.
Schaltbrücke
Baugruppen-Steckverbinder
-70-
Initial State
Installed State
2
1
8
7
2
1
8
7
■
Einstellen des Tally-Ausgangs
Die Alarmausgangsklemme des Video-Multiplexers
kann durch Versetzen von zwei Steckern im
Inneren des Geräts in eine Tally-Ausgangsklemme
verwandelt werden.
1. Den Video-Multiplexer zerlegen. Dabei wie wie auf
Seite 69 für den Einbau der Daten-Multiplex-
Baugruppen beschrieben vorgehen.
2. Die zwei oben abgebildeten Stecker von der ALM-
Seite auf die TLY-Seite versetzen.
Die Zuordnung der Kanal- und Steckernummern
zeigt die Tabelle unten.
10
1
CN33
9
1
CN32
ALM
TLY
10
1
CN37
9
1
CN36
Alarmeingang
CN33
CN32
Tally-Ausgang
CN37
CN36
CH9 - CH16
CH1 - CH8
Ausgangsstellung
Endstellung
