-64-
33. VTR-Tasten (VTR CONTROL)
Dies sind die Fernbedienungstasten für einen an
den Video-Multiplexer angeschlossenen Video-
recorder.
Sie haben folgende Funktionen:
: Rückspulen
: Pause
: Vorspulen
: Rückwärtswiedergabe
: Stop
: Wiedergabe
: Aufnahmezeit (
−
)
: Aufnahmezeit (+)
: Aufnahme
30. Zoom-Tasten (ZOOM, TELE/WIDE)
Dienen zur Zoom-Einstellung (Tele/Weit) bei ange-
schlossenen Kameras, die mit einem
entsprechenden Objektiv ausgerüstet sind.
31. Einstell/Escape-Taste (SETUP/ESC)
Mit dieser Taste wird das Einstellmenü des Video-
Multiplexers aufgerufen.
Auf dem Menü führt diese Taste gewählte Einstel-
lungen aus und schaltet zurück zum vorherigen
Menü-Bildschirm.
32. Lock-Schalter (LOCK OFF/ON)
Mit diesem Schalter kann die Steuerung des Video-
Multiplexers über die Bedienfeldtasten unwirksam
gemacht werden.
Die Steuerung über den Video-Multiplexer ist
unwirksam, wenn sich der Schalter in Stellung ON
befindet.

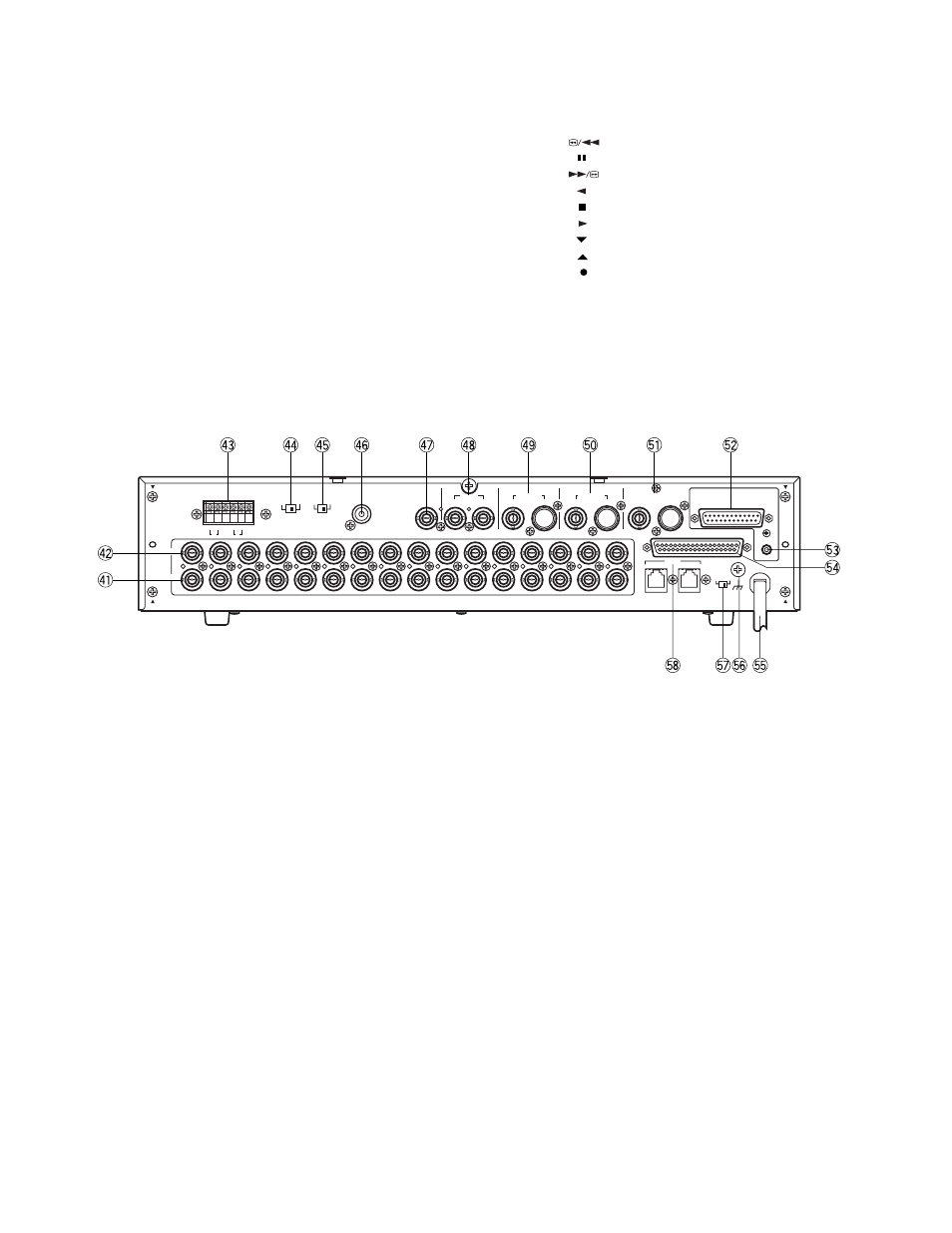

<Rückenansicht>
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
A B
T
A B
R
G
N D
G
N D
RS485 TERM.
LINE
SELECT
CAMERA
SW IN GENLOCK
IN OFF ON 2 4
SPOT REC OUT PLAY IN MUL TISCREEN VTR CONTROL
R2–232C OUT I N VIDEO S–VIDEO S–VIDEO S–VIDEO VIDEO VIDEO
REMOTE
ALARM/REMOTE
OUT
TERM.
OFF
IN OUT
ON
SIGNAL
GND
DATA
CAMERA
IN
CAMERA
OUT
41. Kamera-Ausgangsbuchsen (CAMERA OUT)
An diesen Ausgangsbuchsen stehen die an
CAMERA IN eingehenden Videosignale der
angeschlos-senen Kameras zur Verfügung. Die
Schleife wird automatisch mit 75 Ohm
abgeschlossen.
Das dem Kamerasignal aufmultiplexierte Kamera-
Steuersignal steht an diesen Ausgüngen nicht zur
Verfügung. Bei ausgeschaltetem Video-Multiplexer
steht kein Signal an.
42. Kamera-Eingangsbuchsen (CAMERA IN)
Dies sind die Eingänge für die BAS- bzw. FBAS-
Signale von den angeschlossenen Kameras,
multiplexiert mit dem VD2-Signal für die
Synchronisation der Videosignale sowie Signalen
für die Kamera-steuerung.
43. RS-485-Klemmen (RS485)
Über diese Klemmen findet der Datenaustausch
mit den angeschlossenen Kameras statt.
44. Abschlußschalter (TERM., OFF/ON)
In Stellung ON macht dieser Schalter den
Abschlußder RS-485-Klemmen wirksam.
45. Leitungswahlschalter (LINE SELECT, 2/4)
Mit diesem Schalter kann die Kommunikation-
sleitung mit Vollduplex (4 Leitungen) oder Halbdu-
plex (2 Leitungen) festgelegt werden.
46. Eingangsbuchse für Kamera-Schaltimpuls
(CAMERA SW IN)
Über diesen Eingang geht das Kamera-Schalt-
impuls vom Langzeitrecorder ein.
Das Kamera-Schaltintervall (Verweilzeit) kann mit
dem Aufnahmemodus des angeschlossenen Lang-
zeitrecorders synchronisert werden.
47. Genlock-Eingangsbuchse (GENLOCK IN)
Über diesen Eingang kann das Genlock-Signal für
die Synchronisation des Systems eingespeist
werden.
48. Spot-Ein-/Ausgangsbuchsen (SPOT OUT/IN)
IN: Hier gehen die Video-Ausgangssignale des
externen Systems ein.
Wenn die entsprechenden Einstellungen
gemacht sind, kann das Videobild auf dem
Spot-Monitor dargestellt werden.
OUT: Liefert das Videosignal für die Darstellung
auf dem Spot-Monitor.
