-62-

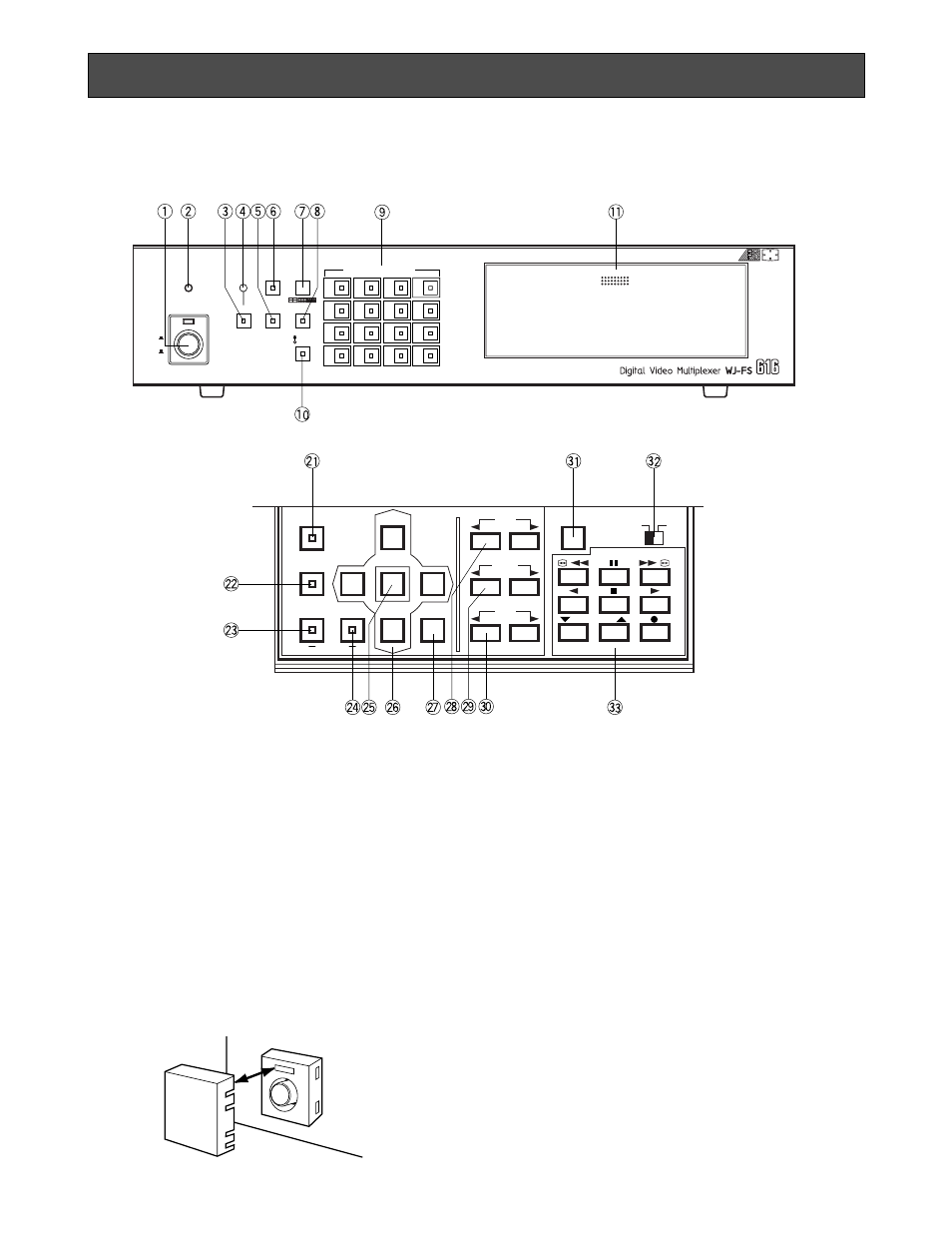

WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN
4
8
12
16
3
7
11
15
2
6
10
14
1
5
9
13
PUSH OPEN
16
POWER
LOCK
ON
OFF
ALARM
MULTI
SCREEN
MULTISCREEN
SELECT
RESET SPOT SEQUENCE
VTR
CAM
CAMERA/PRESET POSITION
FUNCTION
PRE-POSI LEFT RIGHT
AUTO
UP
DOWN
HOME/SET
EL-ZOOM STILL
CURSOR / CAMERA CONTOROL
CLOSE OPEN
I R I S
NEAR FAR
FOCUS
TELE WIDE
ZOOM
LOCK
OFF ON
SET UP/ESC
VTR CONTROL
T/L MODE
/ /
■ Video-Multiplexer WJ-FS616
<Vorderansicht>
1. Netzschalter (POWER ON/OFF)
Schaltet die Stromversorgung des Video-Multiplex-
ers ein und aus. Die Kontrolleuchte POWER
leuchtet rot auf, wenn die Stromversorgung ein-
geschaltet ist.
Vorsicht: Blinken der Kontrolleuchte weist auf eine
Störung des im Gerät eingebauten Lüfters hin.
Die Stromversorgung ausschalten und das
Gerät von qualifiziertem Kundendienstpersonal
warten lassen.
Hinweis: Den mitgelieferten Schalterschutz gemäß
Abbildung auf dem Schalter anbringen, um ein
versehentliches Ausschalten des Video-Multi-
plexers zu vermeiden.
2. Lock-Anzeige (LOCK)
Leuchten dieser gelben Kontrolleuchte zeigt an,
daß sich der LOCK-Schalter in Stellung ON
befindet.
In diesem Zustand ist die Steuerung des Video-
Multiplexers über die Bedienfeldtasten unwirksam.
3. Alarm-Rückstelltaste (ALARM RESET)
Drücken dieser Taste hebt den Alarmzustand auf
und stellt den vor der Alarmauslö sung
bestehenden Systemzustand wieder her.
Leuchten der orangen Tastenleuchte bedeutet, daß
Alarmaufhebungsmodus gewählt ist.
4. Alarmanzeige (ALARM)
Blinken dieser roten Kontrolleuchte weist auf
Alarmzustand hin.
Die Leuchte wechselt auf stetiges Licht, wenn der
Alarm automatisch rückgesetzt wird.
Sie kann mit der Taste ALARM RESET gelöscht
werden.
SWITCH
PROTECTOR
