Video Multiplexer WJ-FS616
■
Anschluß der Kameras

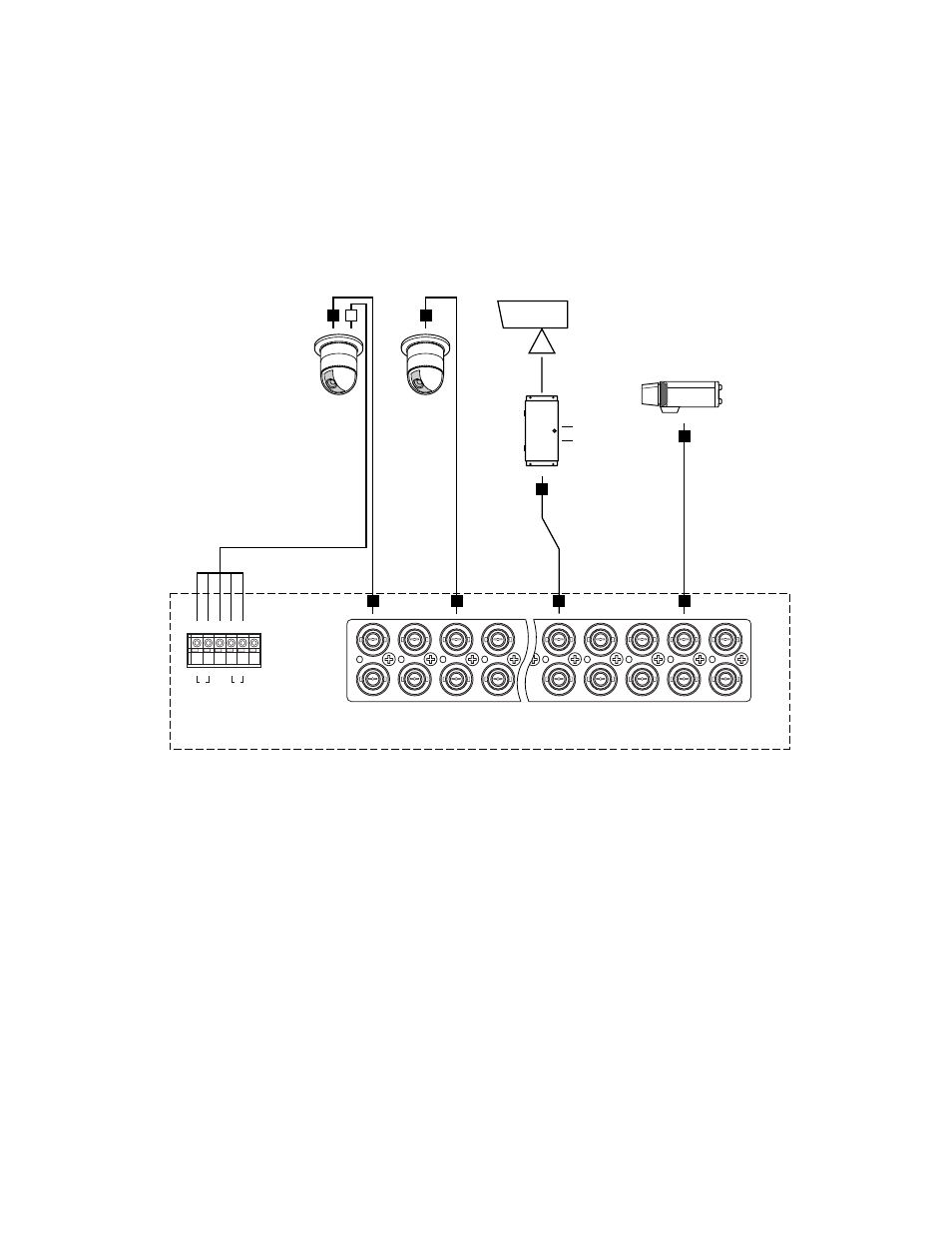

Die vor Ort installierten Kameras an die Kamera-
Eingangsbuchsen (CAMERA IN 1-16) auf der
Rückseite des Video-Multiplexers anschließen.
Hinweis:
Bei Verwendung von Kabeln des Typs
RG-6/U (5C - 2V) oder gleichwertiger Kabel
darf die Kabellänge zwischen dem Instal-
lationsort der Kamera und dem Video-Multi-
plexer WJ-FS616 1 200 m nicht überschreiten.
Bei Verwendung von RS-485 Schnittstellenkabeln
sind die vor Ort installierte Kameras an die Klemme
RS-485 auf der Rückseite des Video-Multiplexers
anzuschließen.
Hinweis:
Nur hochwertiges Daten-Kabelmaterial
verwenden, das als RS-485 Schnittstellenkabel
geeignet ist (zweiadriges, verdrilltes Schirm-
kabel).
Minderwertige Kabel können den Betrieb des
Systems beeinträchtigen.
